HAGOEtervezett egyenáramú megoldásokat kínál alállomások, erőművek, ipari létesítmények és más kritikus elektromos infrastruktúra számára. AGZDW DC tápegység panelintegrálja az AC/DC konverziót, az akkumulátortöltést, a DC elosztást, a szigetelésfigyelést és az intelligens felügyeletet, hogy stabil kiegészítő egyenáramot biztosítson a védelmi, vezérlési, automatizálási és kommunikációs rendszerek számára.
Cikk összefoglaló:A megbízható egyenáramú segédenergia-rendszer elengedhetetlen mindenhol, ahol a védelmi reléknek, megszakítóknak, automatizálási berendezéseknek és kommunikációs eszközöknek működőképesnek kell maradniuk. Ez a cikk elmagyarázza a GZDW-rendszer működését, főbb műszaki jellemzőit, akkumulátor-beállításait, intelligens felügyeleti funkcióit, alkalmazási forgatókönyveket, valamint a projektspecifikus konfiguráció kiválasztásakor figyelembe veendő kulcsfontosságú tényezőket.
Tartalomjegyzék
- Mi az a GZDW DC tápegység panel?
- Hogyan működik a rendszer?
- Főbb műszaki paraméterek
- Hogyan befolyásolják az akkumulátor opciók a rendszertervezést?
- Miért fontos az intelligens megfigyelés?
- Hol használják a rendszert?
- Mit kell figyelembe venni a vásárlóknak a kiválasztás előtt?
- Gyártás, tesztelés és minőségbiztosítás
- GYIK
- Következtetés

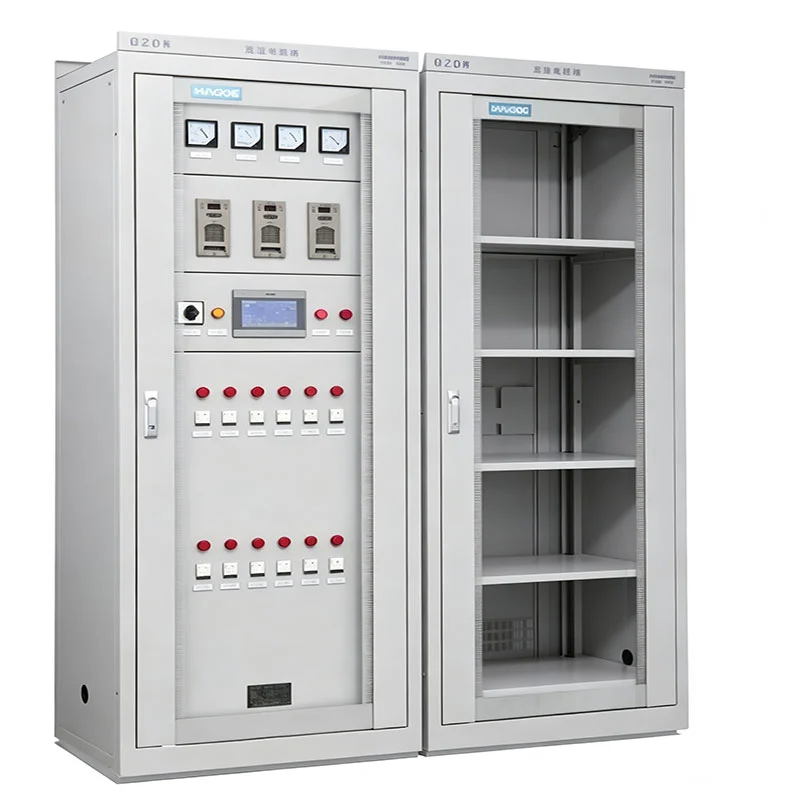

Mi az a GZDW DC tápegység panel?
A GZDW rendszer egy integrált egyenáramú működési megoldás, amelyet a kritikus elektromos berendezések megbízható egyenáramforrásának fenntartására terveztek. Ahelyett, hogy csak akkumulátortöltőként működne, egy koordinált szekrényen belül kombinálhatja az egyenirányítást, a töltéskezelést, az akkumulátor ellenőrzést, az egyenáram-elosztást, a szigetelésfelügyeletet, a riasztásokat, a kommunikációt és a rendszerfelügyeletet.
Alállomásokon és erőművekben egyenáramra általában relévédelemhez, megszakítók működéséhez, jelzésekhez, automatizáláshoz és egyéb másodlagos áramkörökhöz van szükség. Ha a kiegészítő egyenáramú rendszer nem elérhető, előfordulhat, hogy a tőle függő berendezések nem a rendeltetésszerűen működnek normál kapcsolási vagy rendellenes működési körülmények között.
A HAGOE konfiguráció támogatja az általános egyenáramú rendszerkövetelményeket, beleértve a 110 V-ot és a 220 V-ot, míg a 48 V-os konfigurációk a projektkövetelményeknek megfelelően is kialakíthatók. Az akkumulátortechnológiák közé tartozhatnak az ólom-savas, lítium- és Ni-Cd-oldatok.
Hogyan működik a rendszer?
A teljes egyenáramú áramellátó rendszer általában több, egymással összekapcsolt funkcionális részt tartalmaz. Mindegyik szakasz egy adott feladatot hajt végre, miközben hozzájárul a rendszer általános elérhetőségéhez és karbantarthatóságához.
- AC bemenet és egyenirányítás:A váltakozó áramot a töltőmodulok szabályozott egyenárammá alakítják át.
- Akkumulátor töltés:A rendszer támogatja a töltéskezelési funkciókat, mint például az úszó és kiegyenlítő töltést.
- Biztonsági akkumulátor:Az akkumulátorbank tárolt egyenáramú energiát biztosít, ha a normál AC bemenet nem elérhető.
- DC elosztás:Független betápláló áramkörök osztják el az egyenáramot a védelemhez, vezérléshez, automatizáláshoz és egyéb terhelésekhez.
- Szigetelés ellenőrzése:A rendszer képes felügyelni az ágak szigetelési feltételeit, és riasztást generál, ha abnormális körülmények lépnek fel.
- Intelligens felügyelet:A működési paraméterek, riasztások, kapcsolási állapotok és történeti események egy integrált interfészről figyelhetők meg.
A moduláris töltési architektúra több töltőmodul párhuzamos konfigurálását is lehetővé teszi. Ez a megközelítés támogatja a redundanciát és leegyszerűsíti a karbantartást az egyetlen töltőegység köré épített rendszerhez képest.
Főbb műszaki paraméterek
A projekt követelményei a DC terheléstől, az akkumulátor kapacitásától, az autonómia idejétől, az adagoló mennyiségétől, a kommunikációs architektúrától és a telepítési feltételektől függően változnak. Az alábbi specifikációk az elérhető HAGOE platformot mutatják be, nem pedig minden projekt univerzális konfigurációját.
| Paraméter | Tipikus HAGOE specifikáció |
|---|---|
| Névleges bemeneti feszültség | AC 380V ±20% |
| Névleges frekvencia | 50Hz ±10% |
| Névleges DC kimenet | DC 110V / DC 220V |
| Kimeneti feszültség tartomány | DC 90-130V / DC 180-260V |
| Töltőmodul áram | 5A, 10A, 20A vagy 30A modultól függően |
| Monitoring Display | HG-E5 7 hüvelykes / HG-E6 10,4 hüvelykes |
| Kommunikációs interfészek | RS232 / RS485 / RJ45 |
| Kommunikációs protokollok | MODBUS / IEC61850 / CDT opcionális |
| Történelmi Feljegyzések | Több mint 500 000 hiba- és működési rekord |
| Szekrény méretei | 800 × 600 × 2260 mm / 2360 mm |
EPC vagy közüzemi projekt esetén a végső töltési kapacitást, az akkumulátorkapacitást, az adagolók számát, a felügyeleti modulokat és a szekrény elrendezését a tényleges egyenáramú terhelési listából és a rendszer felépítéséből kell kiszámítani, nem pedig kizárólag a szekrény névleges specifikációiból.
Hogyan befolyásolják az akkumulátor opciók a rendszertervezést?
Az akkumulátor kiválasztása közvetlenül befolyásolja a biztonsági mentés teljesítményét, a szekrény elrendezését, a karbantartás tervezését, a környezeti alkalmazkodóképességet és az életciklus-megfontolásokat. A projektnek ezért az akkumulátort a töltővel és a felügyeleti rendszerrel együtt kell értékelnie, ahelyett, hogy elszigetelt alkatrészként kezelné.
Ólom-savas akkumulátorok
Kiforrott technológiájuk és bevált karbantartási gyakorlatuk miatt az ólom-savas akkumulátorok továbbra is praktikus választás a hagyományos alállomások és ipari alkalmazások számára. Integrálhatók GZDW-rendszerekbe, ahol a hagyományos akkumulátor-konfigurációk megfelelőek.
Lítium akkumulátorok
Lítium akkumulátoros megoldások jöhetnek szóba ott, ahol a nagyobb energiasűrűség, a kompakt telepítés vagy a csökkentett karbantartási igény fontos. Az akkumulátor architektúrától függően az akkumulátor-felügyeleti rendszer integrációja is megadható.
Ni-Cd akkumulátorok
A Ni-Cd technológia olyan igényes környezetekben is szóba jöhet, ahol a hőmérséklettűrés és a hosszú élettartam fontos tervezési tényezők. A megfelelő megoldást a projekt körülményei alapján kell meghatározni, nem pedig az akkumulátor típusa alapján.
Miért fontos az intelligens megfigyelés?
A modern egyenáramú áramellátó rendszerek többet igényelnek az elektromos átalakításnál. Az üzemeltetőknek időszerű információra van szükségük a töltési modulokról, akkumulátorokról, szigetelési állapotokról, riasztásokról, kapcsolási állapotokról és történelmi eseményekről is.
A HAGOE HG-E5 és HG-E6 felügyeleti platformjai ipari érintőképernyős interfészt biztosítanak a paraméterkezeléshez, a hibaelemzéshez és a rendszerfelügyelethez. A konfigurációtól függően a megfigyelő architektúra támogatja:
- Töltőmodul állapotfigyelés
- Akkumulátor ellenőrzés
- Ágak szigetelésének ellenőrzése
- Kapcsolási állapot figyelése
- Riasztáskezelés
- Történelmi hiba- és működési feljegyzések
- Külső kommunikáció menedzsment
RS232, RS485 és RJ45 interfészek állnak rendelkezésre, míg a MODBUS, IEC61850 és CDT a projekt követelményeinek megfelelően választható. Ez alkalmassá teszi a rendszert a szélesebb energiaellátási automatizálási vagy SCADA architektúrákba való integrálásra, amikor a szükséges kommunikációs konfigurációt megadják.
Hol használják a rendszert?
A GZDW egyenáramú rendszerek fő célja, hogy megbízható kiegészítő egyenáramot biztosítsanak ott, ahol a vezérlés, a védelem és az elektromos működés nem támaszkodhat kizárólag a normál váltóáramra.
Alállomások és erőművek
A tipikus terhelések közé tartoznak a relévédelmi rendszerek, a megszakítók működési mechanizmusai, az automatizálási berendezések, a jelzőrendszerek és más másodlagos áramkörök. A 110 V-os és a 220 V-os DC konfigurációk egyaránt használhatók az általános alállomási követelményekhez.
Ipari létesítmények
A gyárak, bányák, kohászati létesítmények, vegyi üzemek és más ipari telephelyek központi egyenáramot igényelhetnek az elektromos vezérlő- és védelmi berendezésekhez.
Közlekedési infrastruktúra
A vasúti és egyéb infrastrukturális projektek központi egyenáramú rendszereket igényelhetnek a vezérlő-, jelző- és kommunikációs berendezésekhez. A moduláris konfiguráció lehetővé teszi a rendszer hozzáigazítását a projekt-specifikus elektromos követelményekhez.
Kommunikációs és segédrendszerek
Az alacsonyabb feszültségű egyenáramot igénylő alkalmazások megfelelő töltő- és akkumulátor-specifikációkkal konfigurálhatók, beleértve a tervezett 48 V-os megoldásokat is.
Mit kell figyelembe venni a vásárlóknak a kiválasztás előtt?
Az egyenáramú tápegység kiválasztását az elektromos tervezéssel kell kezdeni, nem pedig a szekrény megjelenésével vagy névleges feszültségével. A beszerzési csoportoknak és az EPC-vállalkozóknak értékelniük kell a teljes működési környezetet.
- DC rendszer feszültség:Ellenőrizze, hogy a projekthez 48 V, 110 V, 220 V vagy más tervezett DC architektúra szükséges.
- Folyamatos és vészterhelések:Számítsa ki a tényleges egyenáramú terhelést, és azonosítsa azokat a kritikus terheléseket, amelyeknél szükség van akkumulátoros tartalékra.
- Akkumulátor kapacitása:Határozza meg a szükséges autonómia-időt, az akkumulátortechnológiát, a környezeti feltételeket és a karbantartási követelményeket.
- Töltési kapacitás:Válassza ki a töltő mennyiségét és áramerősségét a terhelési igény, az akkumulátor töltési követelményei és a redundancia alapján.
- Az adagoló követelményei:Erősítse meg a kimenő DC áramkörök számát és védelmi követelményeit.
- Kommunikáció:Ellenőrizze, hogy a projekthez MODBUS, IEC61850, CDT vagy más interfész szükséges-e a meglévő automatizálási rendszerrel való integrációhoz.
- A szekrény méretei:Ellenőrizze a rendelkezésre álló telepítési helyet, a kábelek elvezetését, az akkumulátor elrendezését és a karbantartáshoz való hozzáférést.
- Dokumentáció:Amikor csak lehetséges, adjon meg a szállítónak egy sebességkorlátozót, a terhelési listát, az akkumulátorra vonatkozó követelményeket, a kommunikációs követelményeket és a vonatkozó műszaki specifikációkat.
Személyre szabott projektek esetén ezeknek a tényezőknek az ajánlattétel előtti áttekintése csökkenti a későbbi konfigurációs változásokat, és lehetővé teszi a szállító számára, hogy a tényleges elektromos architektúrának megfelelő rendszert fejlesszen ki.
Gyártás, tesztelés és minőségbiztosítás
A megbízhatóság nemcsak az egyes alkatrészeken múlik, hanem attól is, hogy a töltőmodulok, védelmi eszközök, felügyeleti egységek, gyűjtősínek, akkumulátorok és a belső vezetékek hogyan vannak integrálva. A HAGOE kijelenti, hogy gyártási folyamata magában foglalja a szekrények gyártását, az elektromos összeszerelést, a vezetékek ellenőrzését és a működési ellenőrzést.
A HAGOE Electric Technology Co., Ltd.-t 2008-ban alapították a kínai Wenzhou-ban, és termékköre egyenáramú áramellátó rendszereket, AC/DC integrált energiarendszereket, UPS-berendezéseket, kapcsolóberendezéseket, alállomásokat és kapcsolódó elektromos részegységeket foglal magában. Irányítási rendszerei ISO 9001:2015, ISO 14001:2015 és ISO 45001:2018 tanúsítvánnyal rendelkeznek.
A HG-GZDW-200AH/220V konfigurációhoz modellspecifikus tesztelési bizonyítékok is vannak. A HAGOE közzétett termékinformációi szerint ezt a konfigurációt 2022 márciusában típustesztelték a JW220252 jelentés alapján, a tesztelés a DL/T 459-2017 és a GB/T 17626.18-2016 alapján történt. A közölt következtetés szerint a vizsgált tételek megfeleltek a vonatkozó követelményeknek.
Az ilyen dokumentáció hasznos lehet a műszaki értékelés során, különösen akkor, ha egy EPC-vállalkozónak vagy projekttulajdonosnak nyomon követhető információra van szüksége a beszerzéshez. A vásárlóknak mindig ellenőrizniük kell, hogy a tesztelt konfiguráció megfelel-e a szállított tényleges projektkonfigurációnak.
GYIK
1. Milyen típusú akkumulátorok állnak rendelkezésre?
A platform ólom-sav, lítium és Ni-Cd akkumulátorokhoz konfigurálható. A kiválasztásnál figyelembe kell venni az egyenáramú terhelést, a biztonsági mentési időt, a környezeti feltételeket, a karbantartási követelményeket és a projekt specifikációit.
2. Támogathatja a rendszer a 110V és a 220V egyenfeszültséget?
Igen. A HAGOE közzétett specifikációi DC 110V és DC 220V rendszereket tartalmaznak. A tervezett 48 V-os konfigurációk is számításba vehetők a töltő és az akkumulátor követelményei szerint.
3. Testreszabható egy GZDW rendszer egy EPC projekthez?
Igen. A töltési kapacitás, az akkumulátor konfiguráció, az adagoló áramkörök, a felügyeleti modulok, a kommunikációs interfészek és a szekrény méretei konfigurálhatók egy jóváhagyott SLD, terhelési lista és műszaki specifikáció szerint.
4. Tud-e kommunikálni a felügyeleti rendszer a SCADA-val?
A kommunikációs lehetőségek közé tartoznak az RS232, RS485 és RJ45 interfészek, a MODBUS, IEC61850 és CDT protokollopciókkal a kiválasztott konfigurációtól és projektkövetelményektől függően.
5. Hogyan kell meghatározni a töltő kapacitását?
A töltő kapacitását a DC terhelésből, az akkumulátor kapacitásából, a szükséges töltési időből és a kívánt redundanciából kell kiszámítani. A projekt-specifikus terhelési lista megbízhatóbb alapot nyújt, mintha csak a névleges szekrénybesorolások közül választanánk ki a töltőt.
6. Milyen információkat kell megadni árajánlatkéréskor?
A hasznos információk közé tartozik az egyenfeszültség, a terhelési lista, az akkumulátor típusa és kapacitása, a szükséges tartalék idő, az egyenáramú adagolók száma, a felügyeleti funkciók, a kommunikációs protokoll, a telepítési méretek és a projekt SLD vagy műszaki specifikációja.
Következtetés
Egy jól megtervezett egyenáramú segédenergia-rendszer támogatja a védelmi, vezérlési, automatizálási és kommunikációs funkciók folytonosságát alállomásokon, erőműveken, ipari létesítményeken és infrastrukturális projekteken keresztül. A konfigurálható egyenfeszültséggel, több akkumulátortechnológiával, moduláris töltéssel, intelligens felügyelettel, kommunikációs lehetőségekkel és projektalapú tervezéssel a GZDW platform különféle elektromos architektúrákhoz illeszthető. A projektspecifikus specifikációk, az akkumulátor méretezése, a töltőkonfiguráció vagy az EPC/OEM követelmények tekintetében tudjon meg többet a GZDW egyenáramú megoldásról éslépjen kapcsolatba velünkhogy megvitassák az egyenáramú terhelési listáját, az SLD-t, a műszaki követelményeket és a testreszabott energiarendszer-konfigurációt a HAGOE-val.
