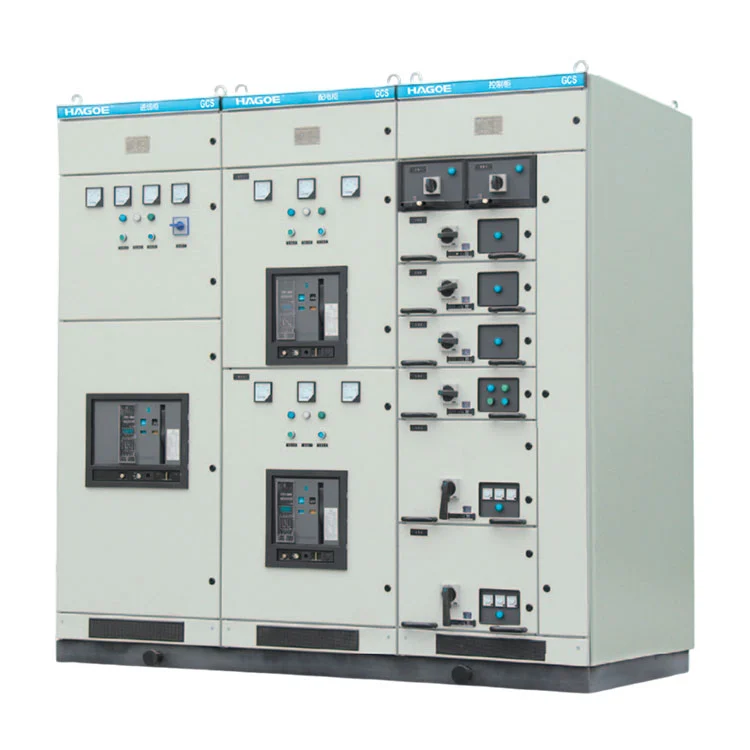

GCS kisfeszültségű kapcsolóberendezés

A GCS alacsony feszültségű kapcsolóberendezés több, mint egy hagyományos kisfeszültségű elosztószekrény. Ez egy komplett kapcsolóberendezés-rendszer, amelyet erre fejlesztettek kinagy kapacitású, több áramkörű és nagymértékben automatizált elosztó alkalmazások.

Nagy erőművekben, petrolkémiai létesítményekben, kohászati ​​gyártósorokon és sokemeletes épületekben előfordulhat, hogy az alacsony feszültségű rendszernek ugyanazon az elektromos infrastruktúrán belül kell kezelnie a bejövő áramelosztást, a kimenő betáplálást, a központi motorvezérlést és a meddőteljesítmény-kompenzációt.

A GCS kihúzható funkcionális egységeket használ a különböző elektromos funkciók megszervezésére egy strukturált szekrény elrendezésen belül, lehetővé téve az áramkörök konfigurálását a tényleges terhelési követelményeknek megfelelően.

Névleges áramerősséggel ig4000A, a GCS különösen alkalmas nagy kisfeszültségű elosztórendszerekhez, nem pedig önmagában a hagyományos végfelhasználói elosztáshoz.

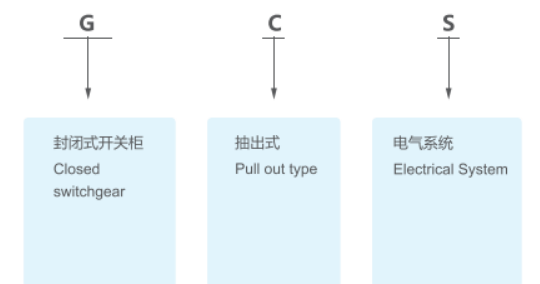

Modell meghatározása

Három alapvető elektromos funkció egy rendszerben

A GCS három fő elektromos funkció köré konfigurálható:

Kisfeszültségű áramelosztás
Bejövő tápellátáshoz, gyűjtősínelosztáshoz és több kimenő tápáramkörhöz használható.

Központi motorvezérlés
Gyártógépek, szivattyúk, ventilátorok, kompresszorok és egyéb ipari motorterhelések központi vezérlésére tervezték.

Meddő teljesítmény kompenzáció
A reaktív kompenzációs funkciók a rendszer kialakításának megfelelően beépíthetők a teljesítménytényező kezelésének és az elektromos energia hatékonyabb felhasználásának támogatására.

A nagymértékben automatizált ipari létesítmények esetében a GCS konfigurálható a felügyeleti számítógépekkel, PLC-kkel és más vezérlőrendszerekkel való interfész-integrációra is, lehetővé téve a kapcsolóberendezések számára, hogy egy szélesebb ipari automatizálási architektúra részeként működjenek.

Kivonható architektúra nagy áramkör-sűrűségű rendszerekhez

A GCS akihúzható kisfeszültségű architektúra, amely lehetővé teszi a funkcionális egységek elosztási séma szerinti elrendezését.

A nagy ipari projektekhez több, különböző névleges és funkciójú áramkörre lehet szükség ugyanazon a kapcsolóberendezés-kínálaton belül. Teljesen rögzített konfiguráció esetén az áramkör karbantartása, a rendszer módosítása és a berendezés szervizelése korlátozóbbá válhat.

A GCS kihúzható funkcionális egységeken keresztül szervezi az áramköröket, strukturáltabb elrendezést hozva létre az elosztási, vezérlési és védelmi funkciókhoz.

Ez az architektúra különösen alkalmas:

Több adagolós elosztórendszerek

Központosított MCC alkalmazások

Nagy ipari automatizálási projektek

Hatékony berendezés-karbantartást igénylő termelési rendszerek

Automatizált ipari energiarendszerekhez tervezve

A GCS különösen alkalmas számítógépes interfészt és magasabb szintű automatizálást igénylő elosztórendszerekhez.

A modern ipari villamosenergia-rendszereknek az alapvető energiaelosztásnál többre van szükségük. A kezelőknek hozzá kell férniük az üzemállapothoz, az áramköri paraméterekhez és a vezérlési információkhoz is. A kisfeszültségű kapcsolóberendezéseknek ezért hatékonyan kell kapcsolódniuk a szélesebb ipari vezérlési architektúrához.

A projekt követelményeitől függően a GCS tartalmazhat megfelelő mérési, védelmi és vezérlőelemeket, valamint interfészt PLC-kkel, felügyeleti rendszerekkel vagy ipari számítógépekkel.

Az energiaelosztás és -vezérlés ezen kombinációja alkalmassá teszi a GCS-t olyan folyamatos termelésű iparágakban, mint a petrolkémia, a kohászat, az energiatermelés és a textilgyártás.

Műszaki paraméter

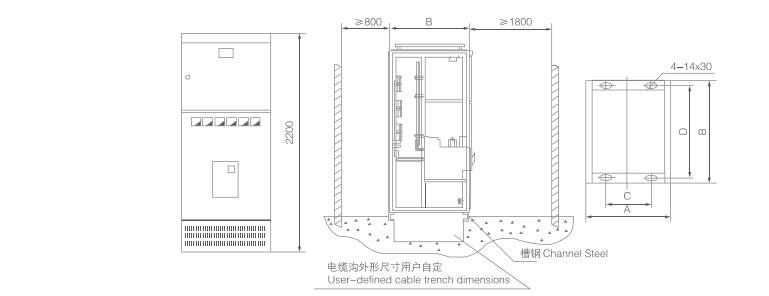

Telepítési diagram

GCS alacsony feszültségű kapcsolóberendezés a GCK ellen

Mind a GCS, mind a GCK visszavonható architektúrát használ, de tipikus mérnöki alkalmazásaik eltérőek.

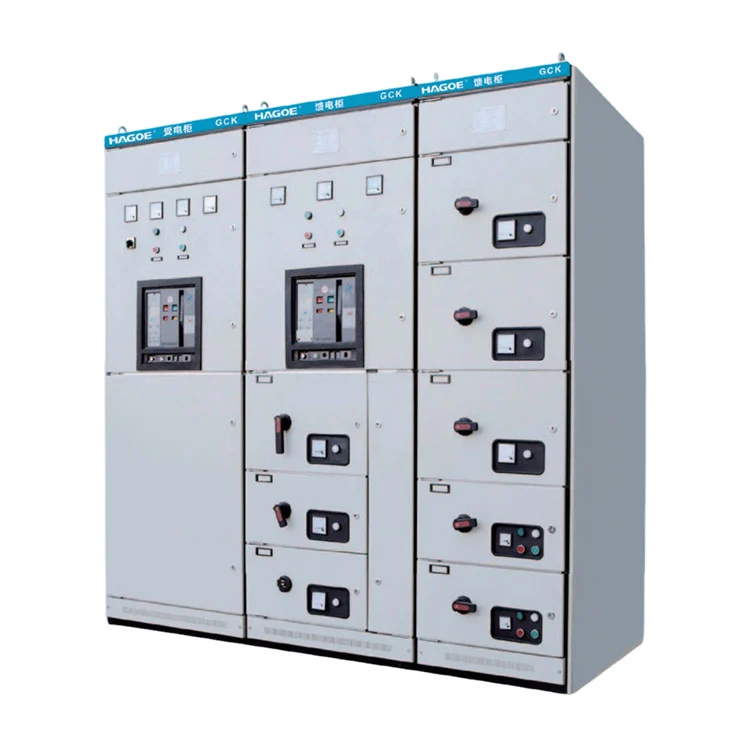

A GCK-t általában használjákipari kisfeszültségű elosztás és motorvezérlés, különös tekintettel a PC és MCC alkalmazásokra.

A GCS inkább arra irányulnagy kapacitású, nagy sűrűségű és nagymértékben automatizált kisfeszültségű elosztórendszerek. Akár 4000 A névleges áramerősségével integrált alkalmazásokhoz tervezték, amelyek nagy léptékű elosztást, központi motorvezérlést és meddőteljesítmény kompenzációt foglalnak magukban.

Ezért a termék kiválasztásánál figyelembe kell venni:

Rendszerkapacitás → Bejövő/Kimenő áramkörök száma → Motorterhelések → Automatizálási követelmények → Reaktív kompenzáció → Telepítési hely → Karbantartási követelmények

Alkalmazható iparágak

Erőművek

A GCS használható erőművek kisfeszültségű segédáramrendszereiben, központi elosztást és vezérlést biztosítva segédberendezésekhez, motorterhelésekhez és egyéb kisfeszültségű terhelésekhez.

Petrolkémiai létesítmények

A petrolkémiai létesítmények jellemzően folyamatos működést és magas szintű automatizálást foglalnak magukban. A GCS alkalmazható ezekben a környezetekben az energiaelosztásra és a központi motorvezérlésre.

Kohászat és Nehézipar

Nagy gyártósorok és nagy teljesítményű motorterhelések esetén a GCS strukturált megoldást kínál a többkörös kisfeszültségű elosztáshoz és a központi vezérléshez.

Sokemeletes épületek

A GCS integrálható nagy épületek kisfeszültségű elosztórendszereibe az energia, a világítás és más kisfeszültségű terhelések központosított elosztása érdekében.

Tervezési szabványok és megfelelőség

A GCS rendszert a kisfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványoknak megfelelően tervezték, beleértve:

• IEC 439-1 – Kisfeszültségű kapcsoló- és vezérlőberendezések
• GB/T 7251 – Kisfeszültségű kapcsoló- és vezérlőberendezések
• ZBK 36001 — Kisfeszültségű kihúzható komplett kapcsolóberendezés
• GB/T 7251.12-2013

Az alkalmazandó projektszabványok, komponenskonfiguráció és tesztelési követelmények a célpiac és a projekt műszaki specifikációja szerint határozhatók meg.

Minőségellenőrzés

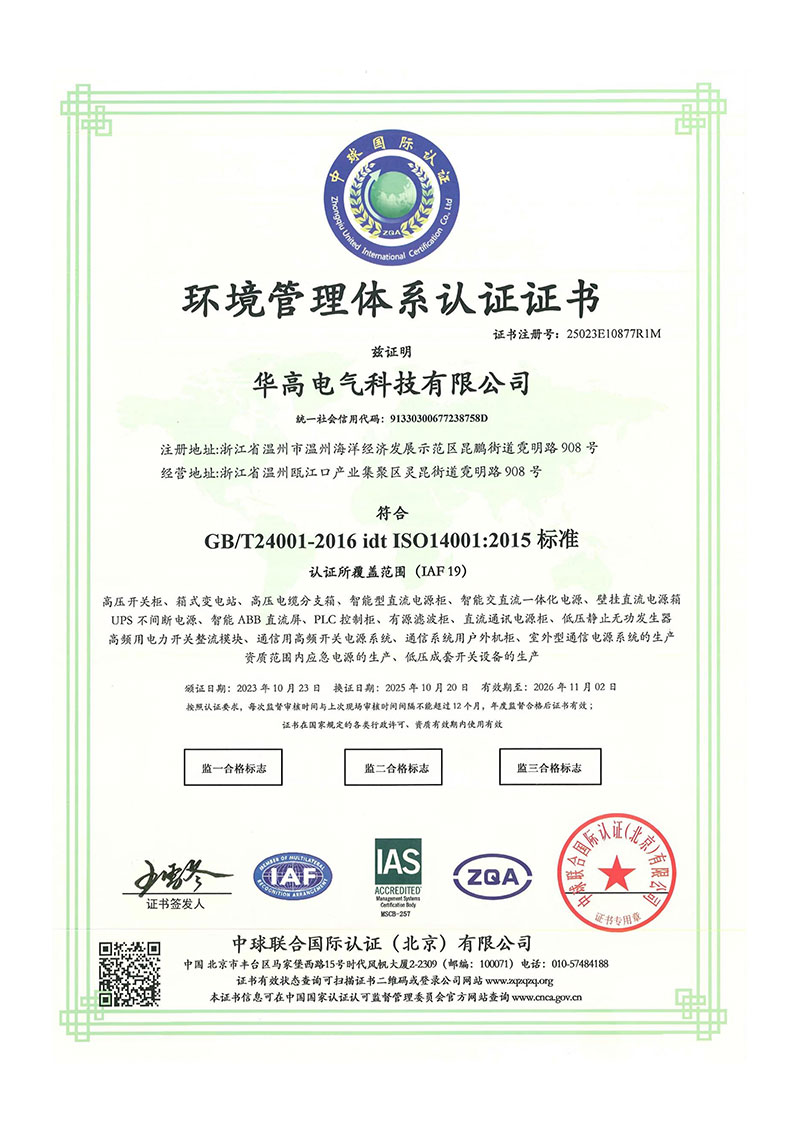

alatt működik a HAGOEISO9001, ISO14001 és ISO45001irányítási rendszereket, és folyamatalapú minőségellenőrzést alkalmaz a teljes elektromos berendezésekre.

A GCS minőség-ellenőrzési szakaszai a következők:

Alkatrész minőség : A bejövő, kimenő, vezérlő és védelmi áramkörök komponensmodelljeinek, minősítésének és illesztésének ellenőrzése.

Szekrény gyártás: Lézeres vágás, CNC hajlítás és szekrény összeszerelési pontosság ellenőrzése.

Gyűjtősín rendszer: Gyújtósín-specifikációk, csatlakozások, beépítési minőségi és szigetelési követelmények ellenőrzése.

Funkcionális egységek: Kihúzható egység szerelvény, mechanikai szerkezet és elektromos csatlakozások ellenőrzése.

Másodlagos vezérlés: Vezérlő vezetékek, kivezetések, mérési és jeláramkörök ellenőrzése.

Teljes szekrény tesztelése: Szállítás előtti ellenőrzés és elektromos teljesítményvizsgálat a vonatkozó projektkövetelmények szerint.

GYIK

Mire használható a GCS kisfeszültségű kapcsolóberendezés?

A GCS-t elsősorban kisfeszültségű áramelosztásra, központi motorvezérlésre és meddőteljesítmény-kompenzációra használják erőművekben, petrolkémiai létesítményekben, kohászatban, textilgyárakban, sokemeletes épületekben és más ipari alkalmazásokban.

Mekkora a GCS maximális névleges árama?

A GCS 4000A névleges áramerősségig konfigurálható, a végső névleges értéket a bejövő, a gyűjtősín és az adagoló kialakítása határozza meg.

Milyen névleges feszültség érhető el?

A rendszert 380 V-os, 400 V-os és 660 V-os alacsony feszültségű AC rendszerekhez tervezték, 50 Hz vagy 60 Hz névleges frekvenciájú.

Használható a GCS motorvezérlésre?

Igen. A GCS konfigurálható MCC-vel kapcsolatos funkcionális egységekkel az ipari motorok központi vezérlésére, elosztására és védelmére.

A GCS tartalmazhat meddőteljesítmény kompenzációt?

Igen. A meddőteljesítmény-kompenzációs funkciók a projekttervezési és teljesítménytényező-kezelési követelményeknek megfelelően beépíthetők.
