HAGOE GZDW DC tápegység panelmegbízható egyenáramú segédtápellátást biztosít alállomások, erőművek és ipari rendszerek számára, 110V/220V kimenettel, moduláris töltéssel és intelligens felügyelettel.
HAGOE GZDW DC tápegység panelegy integrált egyenáramú segédáramrendszer, amelyet alállomásokhoz, erőművekhez, ipari létesítményekhez és kritikus elektromos infrastruktúrákhoz terveztek. által kifejlesztettHAGOE Electric Technology Co., Ltd., ben alapított tápegység-gyártó2008, aGZDW sorozategy szekrényben egyesíti az AC/DC konverziót, az akkumulátor töltés kezelését, az egyenáram elosztást, a szigetelésfigyelést és az intelligens rendszerfelügyeletet.
Az egyszerű egyenáramú töltőszekrénytől eltérően aGZDW rendszerkomplett egyenáramú működési megoldásként készült. Stabil egyenáramú tápellátást biztosít a relévédelemhez, a kapcsolóberendezések működéséhez, az automatizálási berendezésekhez, a kommunikációs rendszerekhez és más szekunder áramkörökhöz, amelyek folyamatos áramellátást igényelnek.
A rendszer többféle akkumulátor-konfigurációt támogat, beleértve:

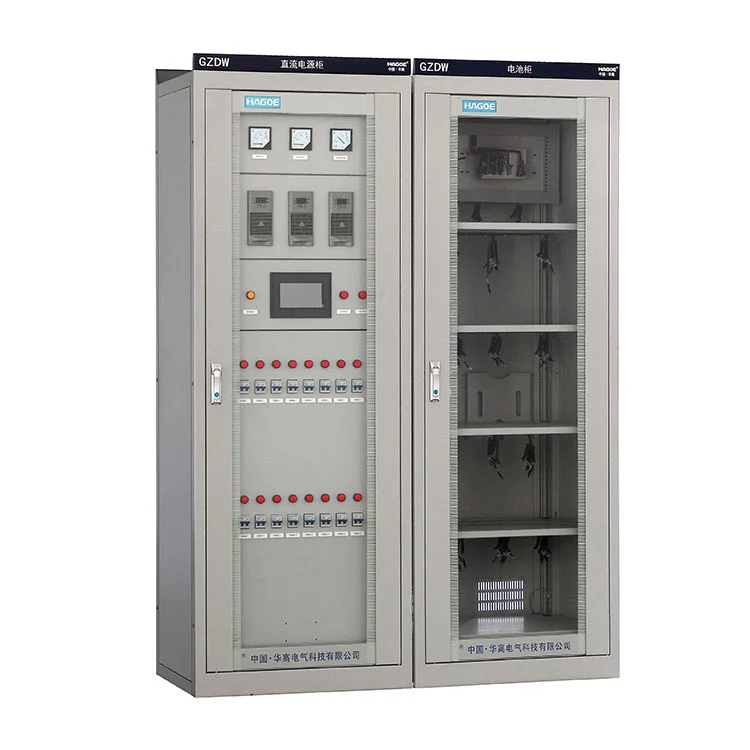

GZDW ólom-savas egyenáramú tápegység panel

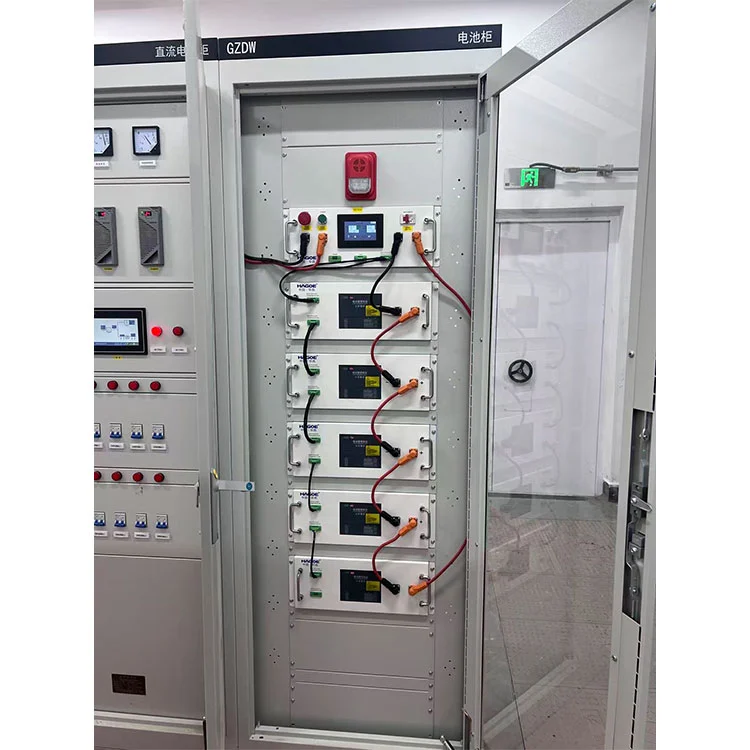

GZDW lítium egyenáramú tápegység panel

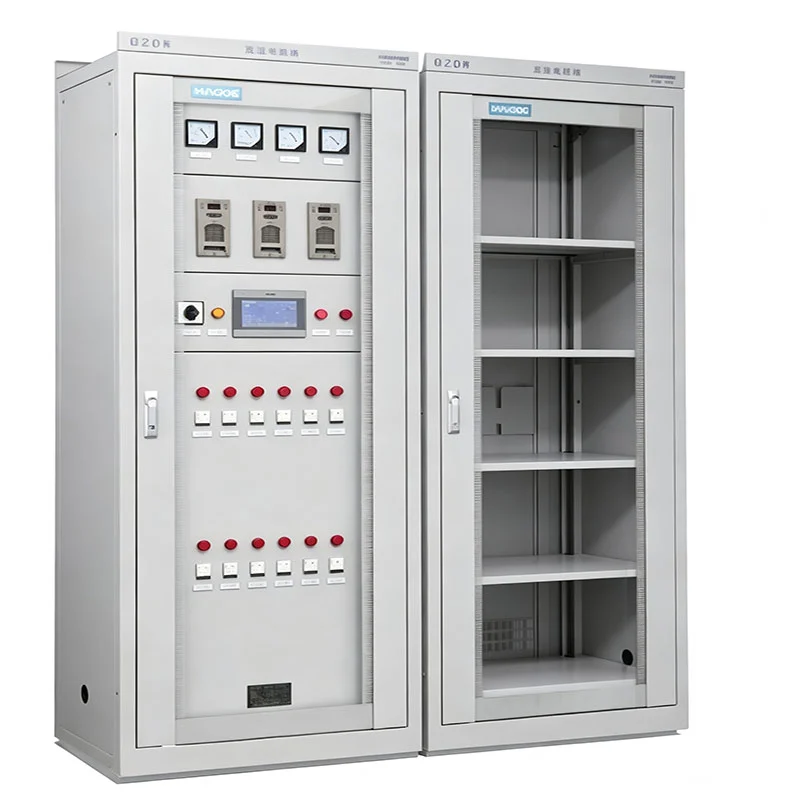

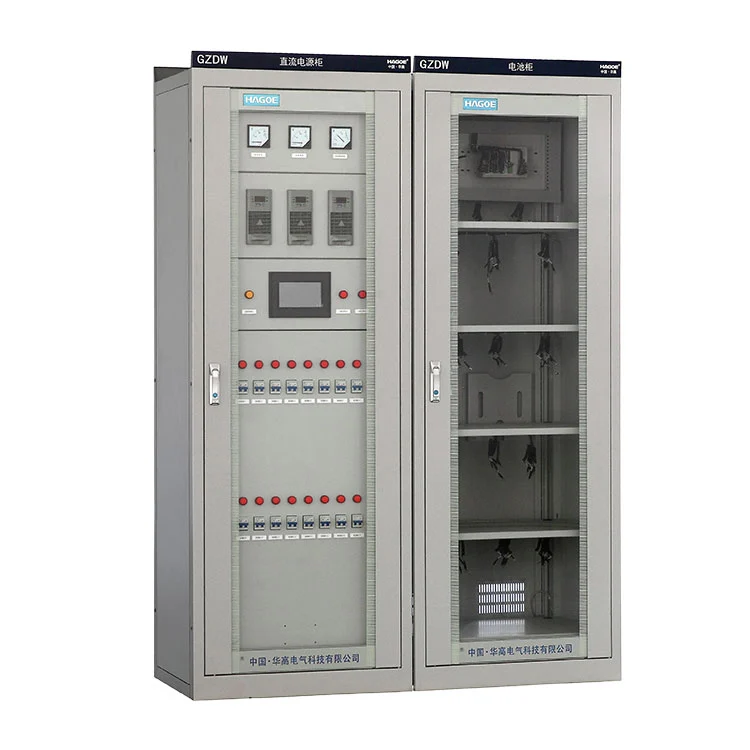

GZDW Ni-Cd DC tápegység panel
Úgy is konfigurálható, mint48V DC töltő szekrények, 110V DC töltő szekrényekés220V DC töltő szekrényeka különböző alkalmazások feszültségigényének megfelelően.
A moduláris töltőegységekkel, intelligens felügyelettel és többféle kommunikációs lehetőséggel aGZDW sorozatrugalmas egyenáramú tápegységet biztosít a hazai és tengerentúli EPC projektekhez.
A modern alállomásokon és ipari elektromos rendszerekben az egyenáramú áramellátás megbízhatósága közvetlenül befolyásolja a védelmi relék, megszakítók és automatizálási berendezések működését.
AGZDW DC tápegység panela következő funkcionális részeket integrálja:
AC bemenet és egyenirányítás
A rendszer átalakítjaAC380Vbemeneti teljesítmény stabil egyenáramú kimenetbe a nagy hatékonyságú töltőmodulokon keresztül. Több töltőmodul párhuzamosan is működhet a redundancia és a karbantartási rugalmasság javítása érdekében.
Az akkumulátor töltése és kezelése
A rendszer támogatja az úszótöltést, a kiegyenlítő töltést és az akkumulátorkezelési funkciókat. Különféle akkumulátortípusok választhatók a projekt követelményei szerint, beleértve az ólom-savas, lítium és Ni-Cd akkumulátorokat.
DC elosztás
Az egyenáramú kimenet független tápáramkörökön keresztül van elosztva védelmi és felügyeleti funkciókkal, megbízható tápellátást biztosítva a másodlagos berendezések számára.
Rendszerfelügyelet
Az intelligens felügyeleti egység folyamatosan rögzíti a működési feltételeket, a riasztásokat és a történelmi eseményeket, segítve a kezelőket a rendszerállapot és a karbantartási igények azonosításában.
AHG-E5(7 hüvelykes) ésHG-E6(10,4 hüvelykes) felügyeleti rendszerek képviselik a HAGOE fejlődését a hagyományos, kulcsos működtetésű egyenáramú rendszerektől az intelligens ipari érintésvezérlő platformokig.
A megfigyelő rendszer különböző DC rendszerarchitektúrákat támogat:
Egy akkumulátor egy töltővel, Egy akkumulátor dupla töltővel, Dupla akkumulátor egy töltővel, Dupla akkumulátor dupla töltővel
Az ipari minőségű színes érintőképernyő áttekinthetőbb felületet biztosít a működéshez, a paraméterezéshez és a hibaelemzéshez.
A fő megfigyelési funkciók a következők:
Töltőmodul felügyelet, Akkumulátor ellenőrzés, Leágazás szigetelés felügyelet, Kapcsoló állapot felügyelet, Hibatörténeti rögzítés, Kommunikációkezelés
A rendszer képes tárolnitöbb mint 500 000 történelmi hiba- és működési rekord, amely értékes adattámogatást nyújt a karbantartási elemzéshez.
Elérhető kommunikációs felületek:
RS232
RS485
RJ45 Ethernet
Az opcionális kommunikációs protokollok a következők:
MODBUS
IEC61850
CDT
Különböző egyenáramú tápellátási követelmények támogatása
AGZDW sorozataz alkalmazási követelményeknek megfelelően különböző akkumulátortechnológiákkal konfigurálható.
AGZDW ólom-savas egyenáramú tápegység panelTovábbra is széles körben használt konfiguráció a hagyományos alállomások és ipari alkalmazások számára kiforrott technológiája, stabil teljesítménye és költségelőnye miatt.
AGZDW lítium egyenáramú tápegység panelalkalmas nagyobb energiasűrűséget, kisebb karbantartási igényt és kompakt beépítési helyet igénylő projektekhez.
Akkumulátor menedzsment rendszer (BMS) az integráció a projekt specifikációi szerint jöhet szóba.
AGZDW Ni-Cd DC tápegység paneligényes környezetben alkalmazható, ahol a széles hőmérséklet-tűrés és a hosszú élettartam fontos tényező.
A HAGOE ajánlani tudja a megfelelő akkumulátor-konfigurációt a feszültségszint, a telepítési környezet, az üzemeltetési feltételek és a karbantartási követelmények alapján.
| Paraméter | Specifikáció |
|---|---|
| Névleges bemeneti feszültség | AC 380V ±20% |
| Névleges frekvencia | 50Hz ±10% |
| Névleges kimeneti feszültség | DC 110V / DC 220V |
| Kimeneti feszültség tartomány | DC 90-130V / DC 180-260V |
| Töltő modulok | HG-T, HG-Z, HG-F |
| Töltőmodul áram | 10A, 20A, 30A; 5A, 10A, 20A, 30Amodultól függően |
| Akkumulátor-ellenőrző modul | HG-X, legfeljebb 4 modul |
| Ágak szigetelésének felügyelete | HG-J, legfeljebb 16 modul |
| Inverter modul | HG-N1K, 1K / 2K / 3K / 5K |
| Váltóérték modul | HG-K, legfeljebb 16 modul |
| Monitoring Display | HG-E57 hüvelykes /HG-E610,4 hüvelykes |
| Kommunikációs interfészek | RS232 / RS485 / RJ45 |
| Kommunikációs protokollok | MODBUS, IEC61850, CDTválasztható |
| Történelmi Feljegyzések | Több mint 500.000hiba- és működési feljegyzések |
| Szekrény méretei | 800 × 600 × 2260 mm / 2360 mm |
| Szekrény konfiguráció | Nem szabványos méretek kérésre |
Projektspecifikus konfiguráció esetén a végső töltési kapacitást, az akkumulátorkapacitást, a betápláló áramkörök és a felügyeleti modulok számát a DC terhelési listából és a rendszertervezésből kell meghatározni, nem pedig a névleges szekrényspecifikációból.

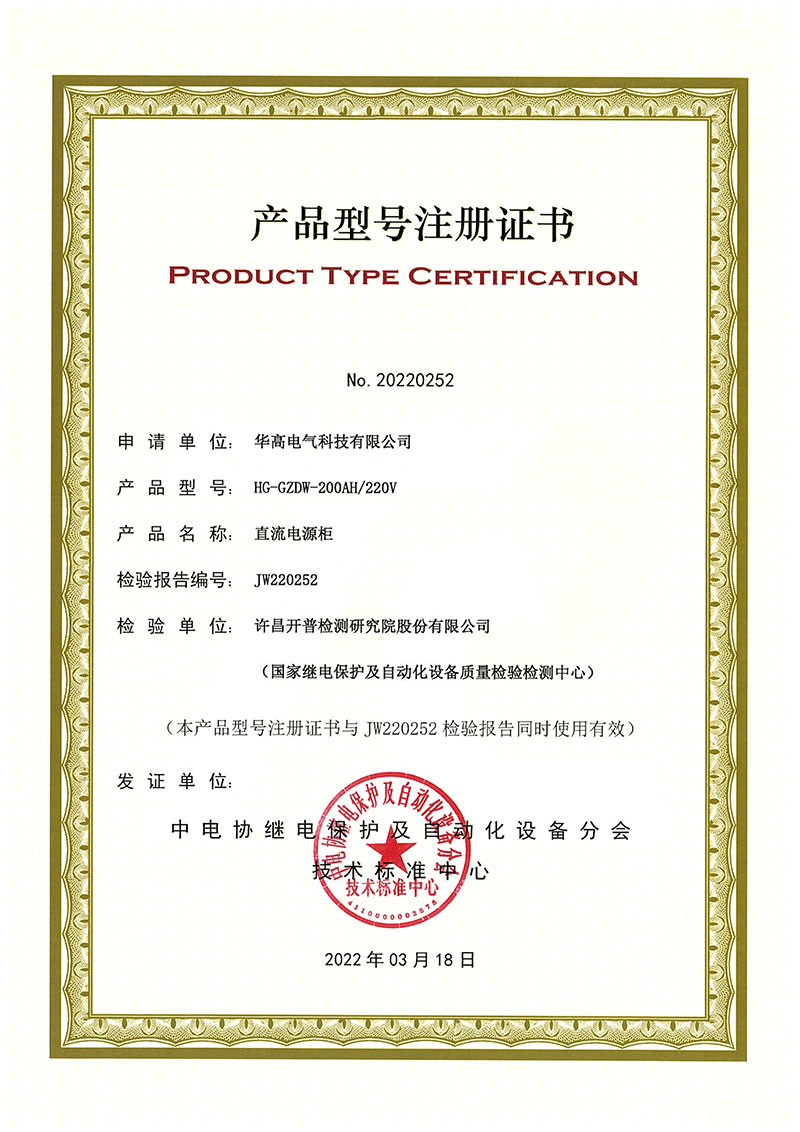

AHG-GZDW-200AH/220V DC tápegység paneltípusvizsgálatnak vetette aláXuchang Kaipu Tesztelési és Kutatóintézet Co., Ltd.A vizsgálati mintát a következőképpen azonosították:AC380V / DC220V / 40A, egy tesztelésre benyújtott egységgel.
A tesztet től végezték2022. március 9-től március 14-igszámú jelentés alatt.JW220252. A tesztelést atípusvizsgálat, a teszt alapján, beleértveDL/T 459-2017, Elektromos tápegység egyenáramú tápegység, együttGB/T 17626.18-2016csillapított oszcillációs hullám immunitás vizsgálatához.
A jelentés következtetése szerint a tesztelt tételekmegfelelt a vonatkozó vizsgálati szabványok követelményeinek.
| Tétel | A tesztjelentés információi |
|---|---|
| Termék | DC tápegység panel |
| Modell | HG-GZDW-200AH/220V |
| Minta specifikáció | AC380V / DC220V / 40A |
| Minta mennyiség | 1 egység |
| számú jelentés | JW220252 |
| Teszt típusa | Típusvizsgálat |
| Tesztidőszak | 2022. március 9–14 |
| Teszt szabvány | DL/T 459-2017 |
| EMC teszt alapja | GB/T 17626.18-2016 |
| Vizsgáló Laboratórium | Xuchang Kaipu Tesztelési és Kutatóintézet Co., Ltd. |
| Teszt Következtetés | A tesztelt termékek megfeleltek a vonatkozó követelményeknek |
Ez a jelentés előírjamodellspecifikus tesztelési bizonyítékoka HG-GZDW-200AH/220V konfigurációhoz, és a műszaki értékelés és a projektbeszerzés során hivatkozni lehet rá. A tesztjelentést az aktuális termékkonfigurációval és a projektspecifikus műszaki követelményekkel együtt kell figyelembe venni.
Tesztjelentés összefoglalója
A HG-GZDW-200AH/220V DC tápegység panel 2022 márciusában átment a típusteszten a Xuchang Kaipu Testing and Research Institute Co., Ltd.-nél. Minden vizsgált elem megfelelt a DL/T 459-2017 és a GB/T 17626.18-2016 követelményeinek.
A JW220252 számú jelentés elérhető műszaki referenciaként és projektbeszerzési dokumentációként.
A HAGOE egyenáramú tápegység-gyártási tapasztalata köré épült

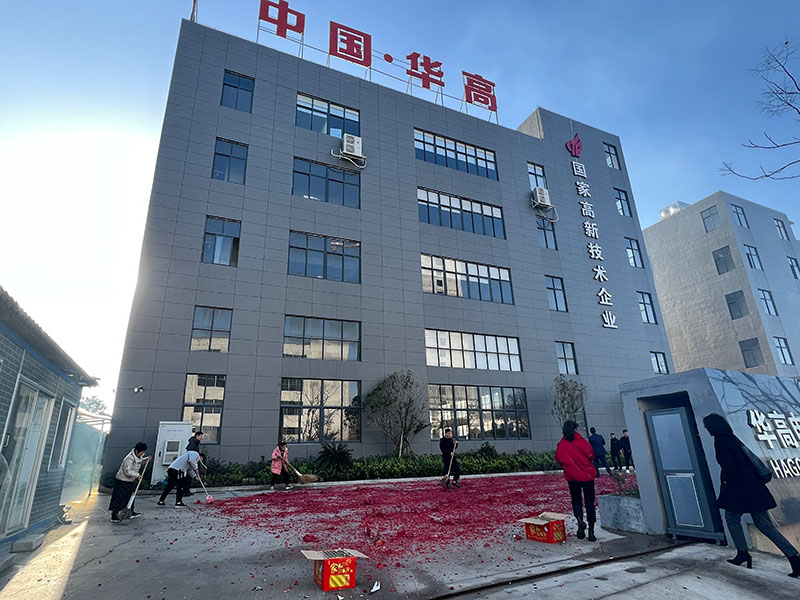

HAGOE Electric Technology Co., Ltd.ben alakult2008Wenzhou-ban, Kínában, gyártási tapasztalattal rendelkezik egyenáramú tápegységek, AC/DC integrált áramellátó rendszerek, UPS-rendszerek, kapcsolóberendezések, alállomások és kisfeszültségű elektromos szerelvények területén.
A GZDW projektek esetében a gyártás többet jelent, mint a szekrény összeszerelését. A töltőmoduloknak, a felügyeleti alkatrészeknek, a védelmi eszközöknek, a belső vezetékeknek és az egyenáram-elosztó szakaszoknak egy koordinált rendszerként kell működniük.
A gyártás minőség-ellenőrzése a következő fő szakaszokat foglalja magában:

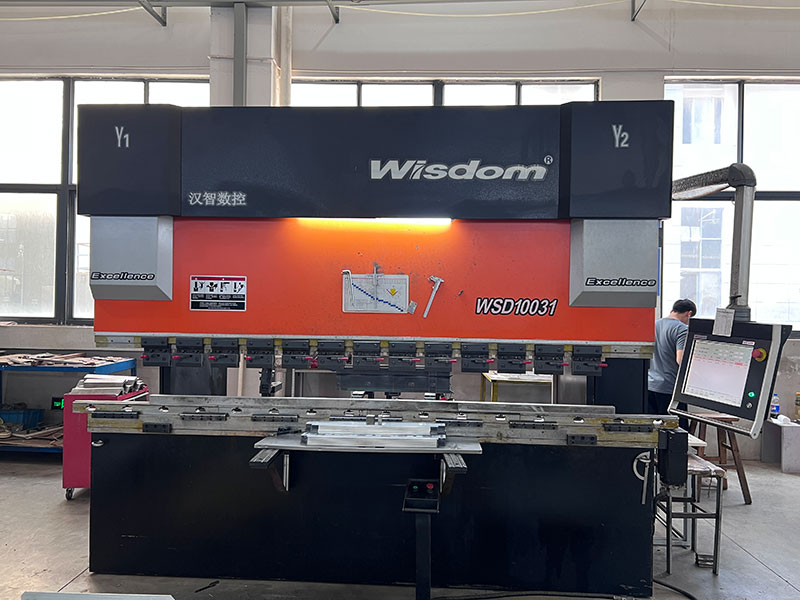

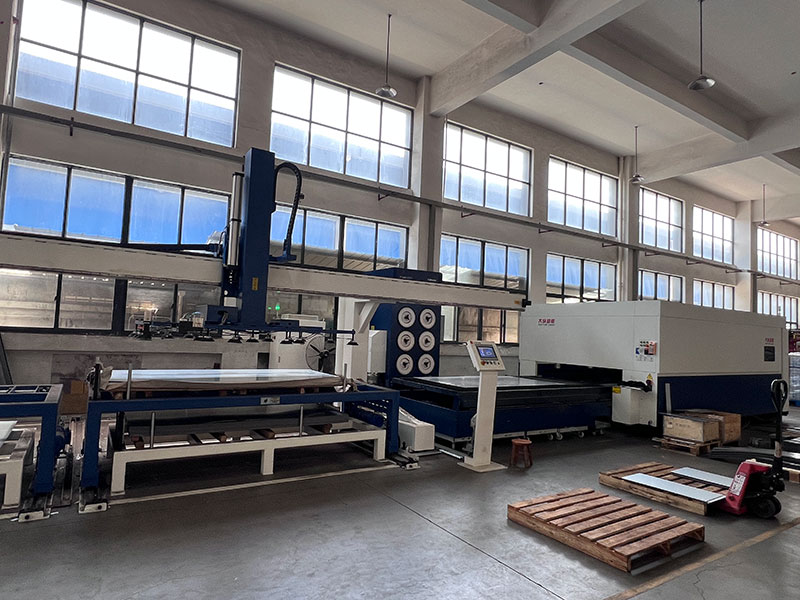

Szekrény gyártás és befejezés— A lemezfeldolgozás, a burkolat összeszerelés és a felületkezelés a jóváhagyott szekrényrajzok szerint történik.
Elektromos összeszerelés— A gyűjtősíneket, töltőmodulokat, felügyeleti egységeket, védelmi alkatrészeket és kapcsokat a jóváhagyott elektromos konfigurációnak megfelelően kell felszerelni.
A vezetékek ellenőrzése— A belső huzalozást, a kapocsazonosítókat és az áramköri csatlakozásokat a tesztelés előtt ellenőrizni kell a jóváhagyott rajzok alapján.
Funkcionális ellenőrzés— A töltési funkciók, a felügyeleti interfészek, a riasztási jelek, a kommunikációs interfészek és a vonatkozó kapcsolási funkciók ellenőrzése a projekt követelményeinek megfelelően történik.
alatt működik a HAGOEISO 9001:2015, ISO 14001:2015ésISO 45001:2018tanúsított irányítási rendszerek. A tanúsított gyártási kör az egyenáramú tápegységekre és egyéb elektromos berendezésekre terjed ki, dokumentált minőségirányítási alapot biztosítva a projektgyártáshoz.
AGZDW sorozatelsősorban olyan alkalmazásokhoz készült, ahol az egyenáramnak rendelkezésre kell állnia a védelmi, vezérlő- és segédberendezések számára.
A rendszer egyenáramú működési tápellátást tud biztosítani relévédelemhez, megszakítók működéséhez, automatizálási berendezésekhez, jelzőrendszerekhez és egyéb másodlagos rendszerekhez.110V és 220V DCA konfigurációk lefedik az alállomások egyenáramú feszültségének általános követelményeit.
Gyárak, bányák, kohászati létesítmények, vegyi üzemek és egyéb ipari telephelyek használhatják aGZDW rendszerdedikált egyenáramú tápként a vezérlő és védelmi áramkörök számára.
A vasúti tranzit- és egyéb infrastrukturális projektek központi egyenáramú tápellátást igényelhetnek a vezérlő-, jelző- és kommunikációs berendezésekhez. A moduláris felügyeleti architektúra lehetővé teszi a rendszer konfigurálását a projekt követelményei szerint.
Az alacsonyabb feszültségű egyenáramú rendszereket használó alkalmazásokhoz a HAGOE megfelelő konfigurációkat tud kifejleszteni, mint pl48V DC töltő szekrények, a szükséges akkumulátor- és töltési előírásoktól függően.
Az alkalmazás végső konfigurációja a DC terheléstől, az akkumulátor autonómia követelményétől, a töltési kapacitástól és a projektvédelmi rendszertől függ.
A GZDW szállító kiválasztása nem csak a megfelelő feszültségcímkével ellátott szekrény beszerzését jelenti. Egy megtervezett egyenáramú áramellátó rendszer esetében a szállítónak meg kell értenie a kapcsolatot a töltő, az akkumulátor, az egyenáram-elosztás, a felügyelet és a helyszíni alkalmazás között.
A HAGOE közel két évtizede gyárt áramellátást és elektromos berendezéseket, termékköre az egyenáramú táprendszerekre és a kapcsolódó elektromos berendezésekre terjed ki.
AGZDW platformólom-sav, lítium vagy Ni-Cd akkumulátor rendszerekhez konfigurálható a projekt követelményeinek megfelelően.
A töltőmodulok, az akkumulátor kapacitása, az adagoló áramkörök, a felügyeleti modulok, a kommunikációs interfészek és a szekrény méretei a megrendelő elektromos tervezése szerint határozhatók meg.
AHG-E5ésHG-E6A felügyeleti rendszerek integrált interfészt biztosítanak a rendszerfelügyelethez, az előzményekhez és a kommunikációhoz.
A HAGOE az ügyfél SLD-kből, terhelési listákból és műszaki specifikációkból tud dolgozni, hogy testreszabott konfigurációkat és dokumentációt készítsen a projektbeszerzéshez.
alatt működik a HAGOEISO 9001, ISO 14001ésISO 45001tanúsított irányítási rendszerek, amelyek támogatják az ellenőrzött gyártást és a dokumentált minőségi eljárásokat.
HAGOE Electric Technology Co., Ltd.
A 2008-ban alapított HAGOE egyenáramú tápellátó rendszerek, kisfeszültségű kapcsolóberendezések és kapcsolódó elektromos berendezések professzionális gyártója. Az ISO 9001, ISO 14001 és ISO 45001 tanúsítvánnyal rendelkező irányítási rendszerekkel a HAGOE megbízható áramellátási megoldásokat kínál alállomások, ipari létesítmények és infrastrukturális projektek számára világszerte.
AGZDW platformszámára konfigurálhatóólomsav, lítium és Ni-Cdakkumulátor rendszerek. Az akkumulátor kiválasztásánál figyelembe kell venni a DC terhelést, a szükséges tartalék időt, a környezeti hőmérsékletet, a karbantartási feltételeket és a projekt specifikációit.
Igen. A HAGOE különféle egyenáramú rendszerkövetelményekhez tud konfigurációkat biztosítani. A közölt adatok kifejezetten lefedikDC110V és DC220V, míg48V DC töltő szekrényeka szükséges töltési és akkumulátor-specifikációk szerint tervezhető.
A töltőszekrény elsősorban az AC/DC konverzióra és az akkumulátor töltésére összpontosít. AGZDWegy integrált egyenáramú táprendszer, amely kombinálhatja a töltőmodulokat, akkumulátorokat, egyenáramú elosztást, szigetelésfelügyeletet, akkumulátor-ellenőrzést, riasztásokat és rendszerkommunikációt.
Igen. A töltési kapacitás, az akkumulátor konfiguráció, az adagoló áramkörök, a felügyeleti modulok, a kommunikációs funkciók és a szekrény méretei a projektnek megfelelően konfigurálhatókSLD, rakománylista és műszaki követelmények.
A kiválasztott konfigurációtól függően a felügyeleti rendszer felügyelheti a töltési modulokat, az akkumulátor állapotát, az elágazás szigetelését, a kapcsolási jeleket, a riasztásokat és az üzemi feljegyzéseket. Ezen keresztül külső rendszerekkel is kommunikálhatRS232, RS485 vagy RJ45interfészek.
Igen.MODBUS, IEC61850 és CDTkommunikációs protokoll opcióként állnak rendelkezésre. A tényleges interfészt és protokollt meg kell erősíteni az ügyfél SCADA vagy automatizálási rendszer követelményei szerint.
A töltési kapacitást a DC terhelésből, az akkumulátor kapacitásából, a töltési időigényből és a rendszer redundanciájából kell meghatározni. A HAGOE a projekt egyenáramú terhelési adatainak áttekintése után tudja javasolni a megfelelő töltőmodul mennyiséget és áramerősséget.
Mérnöki árajánlat esetén a leghasznosabb információk közé tartozik aEgyenáramú rendszer feszültsége, terhelési lista, akkumulátor típusa és kapacitása, szükséges tartalék idő, egyenáramú adagolók száma, felügyeleti követelmények és kommunikációs protokoll. AnSLDvagy műszaki specifikáció előnyösebb, ha rendelkezésre áll.
