Ahogy az 5G hálózatok a nagyobb kapacitás, szélesebb lefedettség és elosztottabb infrastruktúra felé terjeszkednek, a megbízható energiaellátás a távközlési webhelyek teljesítményének kritikus részévé vált. A5GKültéri egyenáramú tápegység panel-tólHAGOEÚgy tervezték, hogy integrált kültéri áramellátási megoldást biztosítson, amely egy szekrényben egyesíti az egyenáram-átalakítást, az AC/DC elosztást, az akkumulátorkezelést, a felügyeletet, a hőkezelést és a védelmet.
Egy modern telekommunikációs telephelynek többre van szüksége, mint egy hagyományos elektromos elosztó szekrényre. A kültéri 5G berendezéseknek folyamatosan működniük kell, miközben hőmérséklet-változásokkal, páratartalommal, porral, villámlökéssel, az akkumulátor elöregedésével, korlátozott telepítési helyekkel és távoli karbantartási követelményekkel kell szembenézniük. Az integrált 5G kültéri egyenáramú tápegység panel képes kezelni ezeket a kihívásokat azáltal, hogy több energiagazdálkodási funkciót kombinál egy koordinált kültéri rendszerben.

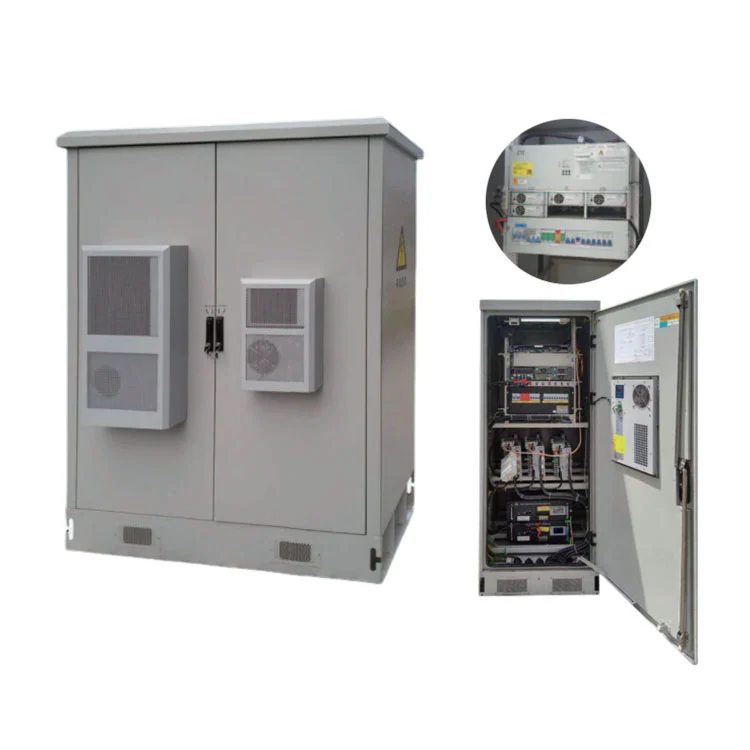

A HAGOE H5GY sorozata egy kültéri integrált 48 V-os egyenáramú tápellátási megoldás, amelyet 5G és 4G bázisállomásokhoz, FTTx hálózatokhoz, adatkommunikációs berendezésekhez, hozzáférési hálózatokhoz és felügyelet nélküli telekommunikációs helyekhez terveztek. A rendszer támogatja a 200A és 300A konfigurációkat, IP55-ös szekrényvédelmet, több kommunikációs interfészt, akkumulátorkezelést, felügyeletet és testreszabható elosztási elrendezéseket.
Az 5G infrastruktúra nagyszámú kommunikációs helytől függ, amelyek városok, ipari területek, közlekedési hálózatok, kereskedelmi övezetek és távoli helyek között vannak elosztva. A beltéri berendezésekkel ellentétben a kültéri telekommunikációs helyek közvetlenül ki vannak téve olyan környezeti feltételeknek, amelyek befolyásolhatják az elektromos berendezések és az akkumulátor teljesítményét.
A megbízható kültéri áramellátásnak ezért egyszerre több kihívással kell szembenéznie:
Ezen okokból kifolyólag egy integrált tápegység praktikusabb lehet, mint több független energiagazdálkodási komponens összeszerelése minden távközlési helyen.
Az 5G kültéri egyenáramú tápegység egy kültéri távközlési áramellátó rendszer, amelyet kommunikációs berendezések egyenáramának ellátására, elosztására, figyelésére és védelmére terveztek. A projekt konfigurációjától függően a szekrény kombinálható AC/DC elosztással, egyenirányító modulokkal, akkumulátorrendszerekkel, felügyeleti funkciókkal, hőkezeléssel és túlfeszültség-védelemmel.
A HAGOE H5GY sorozat integrált szekrényarchitektúrát használ, amelyet 5G és 4G kommunikációs oldalakhoz terveztek. A 48 V-os egyenáramú tápellátás architektúrája a távközlési berendezések tényleges követelményei szerint konfigurálható, ahelyett, hogy egyetlen rögzített konfigurációra hagyatkozna.
Ez a megközelítés különösen hasznos a távközlési vállalkozók, az EPC-cégek, a forgalmazók és a rendszerintegrátorok számára, akiknek egyensúlyba kell hozniuk az energiateljesítményt, a tartalék követelményeket, a szekrény méreteit, a környezeti feltételeket és a távfelügyeleti követelményeket.
Ahelyett, hogy minden energiagazdálkodási funkcióhoz külön szekrényeket szerelnének fel, egy integrált kültéri rendszer egyetlen, összehangolt házban egyesítheti a fő összetevőket. Ez leegyszerűsítheti a telepítést, javíthatja a helykihasználást, és egyszerűbbé teheti a helyszíni karbantartást.
A távközlési berendezések általában egyenáramú architektúrákra támaszkodnak, így a stabil egyenáramú kimenet alapvető szempont a bázisállomások és kommunikációs csomópontok számára. A H5GY sorozat képes integrálni a 48 V-os egyenáramú tápegység alkatrészeket, egyenirányító modulokat, AC/DC elosztást, akkumulátorrendszereket és felügyeleti modulokat a projekt követelményeinek megfelelően.
A kültéri távközlési szekrényeket a beltéri elektromos panelektől eltérően kell megtervezni. A H5GY sorozat IP55-ös kültéri szekrénykonfigurációval rendelkezik, amely segít megvédeni a belső elektromos alkatrészeket a környezeti hatásoktól.
Az akkumulátoros tartalék lehetővé teszi, hogy a távközlési berendezések továbbra is működjenek a kiválasztott áramkimaradások idején. Az integrált felügyeleti architektúra támogatja az akkumulátor kapacitásának kiszámítását, a hőmérséklet-kompenzációt, az online akkumulátortesztet, az automatikus feszültségszabályozást és az áramkorlátozást.
A hőkezelés azért fontos, mert a teljesítményelektronika és az akkumulátorok eltérően reagálhatnak a hőmérsékletre. A H5GY sorozat légcsatorna-szigetelési technológiát alkalmaz a berendezésrekesz és az akkumulátorrekesz között, hogy segítsen csökkenteni a teljesítményelektronika által az akkumulátor területére gyakorolt hőhatást.
A modern távközlési szolgáltatók egyre gyakrabban igényelnek távoli hozzáférést az energiarendszer-információkhoz. A kiválasztott konfigurációtól függően a rendszer támogatja az RS232, RS485, TCP/IP, RJ45 és száraz érintkezésű kommunikációs interfészeket. A CDT, Modbus és IEC 61850 kommunikációs protokollok is konfigurálhatók opcióként.
A rendszer nagy kapacitású memóriával konfigurálható, amely több mint 500 000 történeti hiba- és működési rekordot képes tárolni. Ez hasznos információkkal szolgálhat a karbantartási elemzéshez és hibaelhárításhoz.
A távközlési tápegység kiválasztását a tényleges terhelési számításokon és a helyszíni követelményeken kell alapulnia, nem pedig önmagában a szekrény kapacitásán. A következő specifikációk a HAGOE rendszerhez elérhető konfigurálható architektúrát mutatják be.
| Konfigurációs elem | Műszaki paraméter | Konfiguráció |
|---|---|---|
| Rendszer típusa | Kültéri integrált egyenáramú táprendszer | Szabványos architektúra |
| Kapacitás opciók | 200A / 300A | Projekt függő |
| Kültéri védelem | IP55 | Szabványos szekrényvédelem |
| Bemeneti feszültség | AC 380V ±20% | Standard |
| Névleges frekvencia | 50Hz ±10% | Standard |
| Kommunikáció | RS232 / RS485 / TCP/IP / száraz érintkező | Konfigurálható |
| Töltő modulok | 10A, 20A, 30A vagy más meghatározott konfigurációk | Kívánt |
| Akkumulátor ellenőrzése | Akár 4 modul | Kívánt |
| Akkumulátor figyelése | Akár 32 modul | Választható |
| Inverter modul | 1K / 2K / 3K / 5K | Választható |
| Szekrény mérete | 800 × 600 × 2260 mm vagy 2360 mm | Testreszabható |
A végső egyenirányító mennyiségét, az akkumulátor kapacitását, a megszakító elrendezését, a bemeneti/kimeneti konfigurációt és a tartalék időtartamát a projekt terhelési számításaival kell megerősíteni a beszerzés előtt.
Az elsődleges alkalmazás a kültéri mobil infrastruktúra. A központosított kültéri egyenáramú tápegység energiaátalakítást, akkumulátor-mentést, elosztást és felügyeletet biztosít a kommunikációs berendezések számára.
Az üvegszálas hozzáférésű hálózatok gyakran számos elosztott kommunikációs csomópontot tartalmaznak. Az integrált kültéri szekrény egy kompakt megoldásban egyesítheti az áramátalakítást, a tartalék tápellátást, a felügyeletet és az elosztást.
A központosított egyenáramú áramforrást igénylő kommunikációs és hozzáférési berendezések számára előnyös lehet a távfelügyelet, az akkumulátorkezelés és a konfigurálható elosztás.
A távoli oldalakat nehéz és költséges lehet gyakran ellenőrizni. A kültéri védelem, a környezetfigyelés, az akkumulátorkezelés és a távoli kommunikáció segít csökkenteni a folyamatos kézi ellenőrzéstől való függőséget.
Amikor a meglévő 3G vagy 4G telephelyeket 5G-re frissítik, előfordulhat, hogy az energiarendszernek magasabb vagy eltérő terhelési követelményeknek kell megfelelnie. A konfigurálható egyenáramú tápegység lehetővé teszi a mérnökök számára, hogy együtt értékeljék az új terhelési profilt, az akkumulátor követelményeit és az elosztási elrendezést.
A távközlési szolgáltatók, EPC-vállalkozók és rendszerintegrátorok számára a megfelelő rendszer kiválasztása többet igényel, mint a névleges áramerősség összehasonlítása. Megrendelés előtt öt kulcsfontosságú tényezőt kell értékelni.
Határozza meg a folyamatos üzemi terhelést, és fontolja meg a jövőbeni bővítést. Ez segít eldönteni, hogy a 200A, 300A vagy más konfiguráció megfelelő-e.
Az akkumulátor kapacitását a tényleges terhelés, a szükséges tartalék időtartam, az akkumulátor jellemzői és a helyi működési feltételek alapján kell kiszámítani.
Határozza meg a szükséges számú váltóáramú és egyenáramú áramkört, a megszakítók pozícióit, a bemeneti/kimeneti csoportokat és a fokozatos lekapcsolási követelményeket.
Ellenőrizze, hogy a meglévő helyfelügyeleti platformhoz szükséges-e TCP/IP, RS485, RS232, száraz érintkezők, Modbus vagy más kommunikációs módszer.
A rendszer kiválasztásakor figyelembe kell venni a környezeti hőmérsékletet, a páratartalmat, a napsugárzást, a telepítés helyét, a szellőzést és a karbantartás hozzáférhetőségét.
A projektalapú kiválasztási folyamat segíthet megelőzni mind az alulméretezett rendszereket, mind a szükségtelen berendezések kapacitását, javítva a beruházás összértékét.
A HAGOE Electric Technology Co., Ltd. 2008 óta foglalkozik elektromos berendezések gyártásával, terméklefedettsége kiterjed az egyenáramú táprendszerekre, UPS/EPS-ekre, áramelosztásra, automatizálási vezérlésre, új energiájú elektromos berendezésekre és a kapcsolódó intelligens energiarendszerekre.
A kínai gyártót vagy beszállítót kereső nemzetközi vásárlók számára a vállalat gyári mérnöki modellje integráltabb beszerzési folyamatot biztosíthat, amely magában foglalja a műszaki kiválasztást, a gyártást, a tesztelést, a dokumentációt és az exporttámogatást.
A HAGOE integrálja a kutatás-fejlesztési, mérnöki, gyártási, tesztelési és exportszolgáltatásokat. Gyártási képességei közé tartozik a szekrénygyártás, az elektromos összeszerelés, a felügyeleti rendszer-integráció, a rendszer üzembe helyezése és a végső ellenőrzés.
A vonatkozó termék- és tanúsítási körnek megfelelően a HAGOE ISO9001, ISO14001 és ISO45001 irányítási rendszereket tart fenn, és rendelkezik CCC, CE, CB és RoHS tanúsítványokkal. A vállalat több mint 34 nemzeti szabadalomról is beszámol.
A távközlési EPC-vállalkozók, forgalmazók és rendszerintegrátorok számára a HAGOE támogatja a műszaki kiválasztást, a testreszabott megoldástervezést, az árajánlatkészítést, a gyártáskövetést, az ellenőrzési dokumentációt, a logisztikai koordinációt és a távoli üzembe helyezést.
Igen. A távközlési projektek gyakran különböznek egymástól a szekrény méretei, a terhelési követelmények, az akkumulátor kapacitása, a kommunikációs protokollok, az elosztási architektúra és a környezeti feltételek tekintetében. A szabványosított szekrény ezért műszaki beállításokat igényelhet a telepítés előtt.
A H5GY sorozat a projektspecifikus követelményekhez igazítható, beleértve:
A HAGOE emellett OEM és ODM szolgáltatásokat is nyújt nemzetközi ügyfelek számára, lehetővé téve a távközlési vállalkozók és rendszerintegrátorok számára, hogy a projekt specifikációinak megfelelő tápegységet alakítsanak ki, ahelyett, hogy projektjüket merev szabványos konfigurációhoz igazítanák.
Egyenáram biztosítására, elosztására, figyelésére és védelmére használják kültéri távközlési infrastruktúrák, például 5G és 4G bázisállomások, FTTx hálózatok, hozzáférési hálózatok és adatkommunikációs berendezések számára.
A HAGOE H5GY sorozat támogatja a 200A és 300A konfigurációkat. A végső kapacitást a tényleges DC terhelés, a jövőbeli bővítési igények és az akkumulátor tartalék szükségletei alapján kell kiválasztani.
Igen. A rendszer architektúrája támogatja az elemtartó rekeszt és az akkumulátorkezelési funkciókat. Az akkumulátor típusát, kapacitását és mennyiségét a szükséges tartalék idő és a projekt terhelés alapján kell meghatározni.
Igen. A konfigurációtól függően a rendszer támogathatja a TCP/IP, RS485, RS232, RJ45 és száraz érintkezésű interfészeket. További kommunikációs protokollok, például a Modbus is konfigurálhatók.
A H5GY sorozat IP55-ös kültéri szekrényvédelmi konfigurációt használ, ami segít a rendszernek megfelelni a kültéri telekommunikációs berendezések környezetvédelmi követelményeinek.
Igen. A HAGOE támogatja az OEM és ODM testreszabását, beleértve a szekrény szerkezetét, az elektromos konfigurációt, a felügyeleti interfészek, a márkajelzést, a csomagolást és a kapcsolódó műszaki dokumentációt.
A HAGOE angol nyelvű telepítési dokumentációt, távoli műszaki útmutatást, üzembe helyezési segítséget, üzemeltetési oktatást és távoli hibaelhárítást biztosít. A nagyobb projektek támogatása a projektigényeknek megfelelően koordinálható.
A HAGOE egy Wenzhou-ban, Zhejiangban, Kínában működő gyártó. A 2008-ban alapított vállalat integrálja a K+F-et, a gyártást, a tesztelést, az értékesítést és az exportszolgáltatásokat.
A megbízható energiainfrastruktúra alapvető fontosságú a stabil 5G kommunikációs szolgáltatások fenntartásához. Egy megfelelően megtervezett5G kültéri egyenáramú tápegység panelösszehangolt kültéri megoldássá egyesítheti az energiaátalakítást, az elosztást, az akkumulátoros biztonsági mentést, a felügyeletet, a környezetkezelést és a védelmet. Ez az integrált megközelítés leegyszerűsítheti a helyszíni telepítést, miközben támogatja a modern távközlési hálózatok megbízhatósági követelményeit.
A konfigurálható kapacitással, IP55-ös kültéri védelemmel, akkumulátorkezeléssel, távoli kommunikációval, testreszabható elosztással és projekt-orientált műszaki támogatással a HAGOE H5GY sorozata praktikus lehetőséget kínál a távközlési szolgáltatók, az EPC-vállalkozók, a forgalmazók és a rendszerintegrátorok számára. Ha új 5G telephelyet tervez, meglévő távközlési hálózatot korszerűsít, vagy testreszabott kültéri egyenáramú rendszert vásárol egy kínai gyártótól,lépjen kapcsolatba velünkhogy megvitassák a terhelési követelményeket, az akkumulátor tartalék idejét, a szekrény konfigurációját, a kommunikációs protokollt és a projekt specifikációit a HAGOE mérnöki csapatával.
