Mi az a GCS alacsony feszültségű kapcsolóberendezés?
Melyek a GCS kapcsolóberendezések legfontosabb funkciói?
Miért számít a visszavonható design?
Melyek a fő műszaki paraméterek?
Hol használják általában a GCS kapcsolóberendezést?
Hogyan hasonlítható össze a GCS a GCK kapcsolóberendezéssel?
Hogyan válasszon GCS kapcsolóberendezés-rendszert?
Hogyan támogatja a HAGOE a minőséget és a megfelelőséget?
Mi az a GCS alacsony feszültségű kapcsolóberendezés?

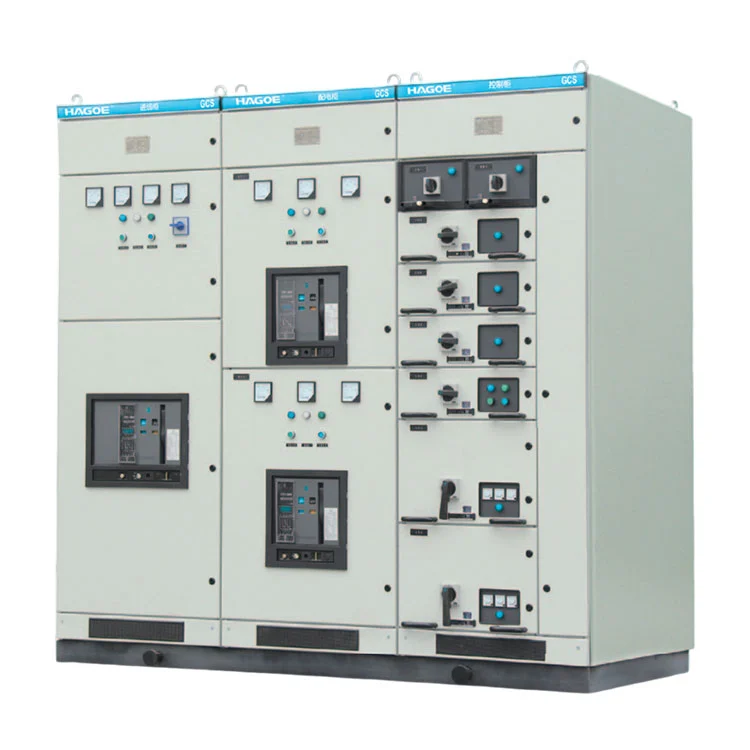

A HAGOE GCS Low Voltage Switchgear egy kihúzható kisfeszültségű kapcsolóberendezés rendszer, amelyet nagyméretű áramelosztásra, központi motorvezérlésre és meddőteljesítmény kompenzációra fejlesztettek ki. Alkalmas háromfázisú, 50 Hz-en vagy 60 Hz-en működő váltakozó áramú rendszerekhez, 380 V, 400 V és 660 V tipikus névleges üzemi feszültséggel.
A korlátozott számú áramkörre tervezett alapelosztó szekrénytől eltérően a GCS olyan elektromos rendszerekhez készült, ahol több bejövő és kimenő betáplálást, motorterhelést és vezérlési funkciókat kell egyetlen strukturált kapcsolóberendezés-sorba szervezni.
A rendszer akár 4000 A névleges áramot is képes kezelni, így alkalmas nagy ipari létesítmények és egyéb, jelentős kisfeszültségű elektromos terhelésű alkalmazásokhoz.
Architektúrája támogatja a PLC-kkel, felügyeleti számítógépekkel és más ipari vezérlőrendszerekkel való kapcsolatokat is. Ez különösen fontossá teszi a GCS-t azokban a létesítményekben, ahol az elektromos elosztásnak és automatizálásnak integrált infrastruktúra részeként kell működnie.
Melyek a GCS kapcsolóberendezések legfontosabb funkciói?
A GCS-rendszer értéke abból fakad, hogy számos fontos elektromos funkciót képes kombinálni egy összehangolt kisfeszültségű kapcsolóberendezés-konfigurációban.
Kisfeszültségű áramelosztás
A GCS konfigurálható bejövő tápellátásra, gyűjtősínelosztásra és több kimenő tápáramkörre. Ez az elrendezés lehetővé teszi az elektromos energia elosztását a fő bejövő szakaszról a különböző gyártósorokra, berendezéscsoportokra és segédterhelésekre.
Központi motorvezérlés
Az ipari létesítmények gyakran tartalmaznak nagyszámú motort, amelyek szivattyúkat, ventilátorokat, kompresszorokat, szállítószalagokat és gyártóberendezéseket hajtanak meg. A GCS funkcionális egységeket tartalmazhat a központi motorvezérléshez és -védelemhez, segítve ezeknek a terheléseknek a strukturált motorvezérlési architektúrán belüli megszervezését.
Meddő teljesítmény kompenzáció
Meddőteljesítmény kompenzáció beépíthető a projekt követelményei szerint. Az elektromos rendszer részeként megfelelően kialakított kompenzációs berendezések támogathatják a teljesítménytényezők kezelését és javíthatják az elektromos energia felhasználását.
Ipari automatizálási integráció
A nagymértékben automatizált termelési környezetekben a GCS mérési, védelmi, vezérlési és kommunikációs komponensekkel konfigurálható. Ezek a funkciók lehetővé teszik, hogy a kapcsolóberendezések PLC-kkel, felügyeleti számítógépekkel és szélesebb körű ipari automatizálási rendszerekkel kapcsolódjanak.
- Bejövő és kimenő áramelosztás
- Központi motorvezérlés
- Áramkör védelem és mérés
- Meddőteljesítmény kompenzáció
- PLC és felügyeleti rendszer integráció
- Többkörös elektromos irányítás
Miért számít a visszavonható design?
A GCS egyik fontos jellemzője a kivehető funkcionális egység architektúrája. Ahelyett, hogy a teljes szekrényt egyetlen rögzített elektromos egységként kezelnénk, a különböző áramkörök funkcionális egységeken keresztül szervezhetők elektromos szerepüknek és terhelési követelményeiknek megfelelően.
Ez a megközelítés értékes lehet nagy ipari projektekben, ahol az elektromos terhelések áramerőssége, szabályozási követelményei és karbantartási ütemezése eltérő.
Például egy gyártóüzemnek külön áramkörökre lehet szüksége a motorokhoz, szivattyúkhoz, ventilátorokhoz, segédberendezésekhez és kimenő adagolókhoz. A kihúzható konfiguráció strukturált módszert biztosít ezeknek a funkcióknak a kapcsolóberendezésen belüli elrendezésére.
A visszavonható építészet legfontosabb előnyei
- Rugalmas körszervezés:A funkcionális egységek az elosztási terv szerint rendezhetők el.
- Nagy áramkör sűrűség:Több elektromos funkció is megszervezhető egy összehangolt felállásban.
- Karbantartási kényelem:A kihúzható szerkezet leegyszerűsíti az egyes funkcionális egységekhez való hozzáférést a szervizelés során.
- Alkalmazási rugalmasság:Az architektúra alkalmas elosztásra, motorvezérlésre és automatizálás-orientált projektekre.
- Rendszerbővítés:A strukturált konfiguráció a projekt-specifikus áramköri követelményekhez illeszthető.
Számos betápláló és folyamatos termelési igényű létesítményeknél ezek a jellemzők fontos szempontot jelenthetnek a kihúzható kapcsolóberendezések használatában az elektromos rendszer tervezése során.
Melyek a fő műszaki paraméterek?
A műszaki specifikációkat mindig meg kell erősíteni a végleges projektterv, az elektromos terhelési ütemterv és az alkalmazandó szabványok alapján. A következő paraméterek a GCS-rendszer legfontosabb specifikációit foglalják össze.
| Paraméter | Specifikáció |
|---|---|
| Főáramkör névleges feszültsége | 380V / 400V / 660V AC |
| Névleges frekvencia | 50Hz / 60Hz |
| Névleges szigetelési feszültség | 690V / 1000V |
| Vízszintes gyűjtősín névleges áram | Akár 4000A |
| Függőleges gyűjtősín névleges áram | 1000A |
| Gyújtósín rövid idejű ellenállásáram | 50kA / 80kA, 0,1s |
| Gyűjtősín csúcsellenállási áram | 105kA / 176kA |
| Főáramkör teljesítmény-frekvencia tesztfeszültség | 2500V / 1 perc |
| Segédáramkör teljesítmény-frekvencia tesztfeszültség | 1760V / 1 perc |
| Védelmi szint | IP30 / IP40 |
Ezek a paraméterek azt mutatják, hogy a GCS-t általában miért tekintik nagy kapacitású ipari kisfeszültségű alkalmazásoknak, nem pedig egyszerű végfelhasználói elosztásnak. A végső konfigurációt a terhelési jellemzők, a rövidzárlati követelmények, a környezeti feltételek és a projekt specifikációi alapján kell kiválasztani.
Hol használják általában a GCS kapcsolóberendezést?
A GCS-t olyan alkalmazásokhoz tervezték, ahol az elektromos elosztás több áramkört, jelentős terhelést és központi vezérlési követelményeket foglal magában. Alkalmazási köre számos igényes ipari és kereskedelmi környezetet lefed.
Erőművek
Az energiatermelő létesítményekben a GCS használható kisfeszültségű segédenergia-rendszereken belül az elektromos áram elosztására a segédberendezések, motorok és egyéb kisfeszültségű terhelések között.
Petrolkémiai létesítmények
A petrolkémiai üzemek gyakran folyamatosan működnek, és nagymértékben támaszkodnak automatizált berendezésekre. A GCS támogatja az alacsony feszültségű elosztást és a központi motorvezérlést szivattyúk, ventilátorok, kompresszorok és kapcsolódó gyártóberendezések számára.
Kohászat és Nehézipar
A nagy gyártósorok több nagy teljesítményű motoráramkört és adagolót igényelhetnek. A GCS strukturált platformot biztosít ezen áramkörök megszervezéséhez, miközben támogatja a központosított vezérlést és védelmet.
Textilgyártás
A textilgyárak számos elektromos meghajtású gépet tartalmazhatnak, amelyek összehangolt gyártási folyamatokon belül működnek. A központosított kisfeszültségű kapcsolóberendezés-rendszer segíthet az elosztó- és motorvezérlő áramkörök megszervezésében.
Sokemeletes épületek
A nagy épületek központi kisfeszültség-elosztást igényelhetnek a világításhoz, berendezésekhez és egyéb elektromos terhelésekhez. GCS akkor jöhet szóba, ha az elosztórendszer nagyobb kapacitást és több koordinált áramkört igényel.
Hogyan hasonlítható össze a GCS a GCK kapcsolóberendezéssel?
Mind a GCS, mind a GCK kihúzható kisfeszültségű kapcsolóberendezés-alkalmazásokhoz kapcsolódik, de a projekt követelményeinek meg kell határozniuk, hogy melyik architektúra a megfelelő. A GCK-t általában az ipari kisfeszültségű elosztással és motorvezérléssel társítják, míg a GCS-t a nagy kapacitású, nagy sűrűségű és nagymértékben automatizált alkalmazások felé orientálják.
| Megfontolás | GCS | GCK |
|---|---|---|
| Tipikus alkalmazás | Nagyméretű elosztó és automatizálás-orientált rendszerek | Ipari elosztás és motorvezérlés |
| Építészet | Kihúzható funkcionális egységek | Kihúzható funkcionális egységek |
| Rendszer kapacitás | Akár 4000A névleges áramú konfiguráció | A projekt konfigurációja szerint van kiválasztva |
| Motorvezérlés | Támogatott | Közös alkalmazás |
| Automatizálási integráció | Alkalmas PLC és felügyeleti rendszer integrációra | A projekt konfigurációjától függ |
| Meddő teljesítmény kompenzáció | Tervezés szerint beépíthető | Projekt függő |
Az összehasonlítást nem szabad univerzális berendezés-kiválasztási szabályként kezelni. A villamosmérnököknek értékelniük kell a teljes terhelési profilt, az áramkör elrendezését, az automatizálási követelményeket, a telepítési feltételeket és a vonatkozó szabványokat, mielőtt kiválasztanák a kapcsolóberendezés architektúráját.
Hogyan válasszon GCS kapcsolóberendezés-rendszert?
A megfelelő GCS konfiguráció kiválasztása többet igényel, mint a névleges áram ellenőrzése. A megfelelően megtervezett rendszernek illeszkednie kell a kapcsolóberendezéshez a teljes elektromos elosztási architektúrához.
1. Határozza meg a rendszerfeszültséget
Ellenőrizze, hogy a projekt 380 V-on, 400 V-on vagy 660 V-on működik-e, és ellenőrizze a szükséges frekvenciát, szigetelési szintet és egyéb elektromos jellemzőket.
2. Számítsa ki a terhelést és az áramerősséget
Elemezze a bejövő teljesítményt, az adagolóterhelést, a motorterhelést és a jövőbeli kapacitásigényeket. A gyűjtősín és a funkcionális egység névleges értékeit az aktuális elektromos tervezésnek megfelelően kell kiválasztani.
3. Határozza meg az áramkörök számát
A szekrény elrendezésének véglegesítése előtt sorolja fel a bejövő adagolókat, a kimenő adagolókat, a motorvezérlő áramköröket, a segédáramköröket és az egyéb funkcionális követelményeket.
4. Értékelje az automatizálási követelményeket
Ha a létesítmény PLC-ket, ipari számítógépeket vagy felügyeleti rendszereket használ, a kapcsolóberendezés tervezési szakaszában határozza meg a szükséges mérési, védelmi, vezérlési és kommunikációs interfészeket.
5. Vegye figyelembe a karbantartási követelményeket
A folyamatos gyártású létesítmények esetében a karbantartás hozzáférhetősége és a funkcionális egységek felépítése fontos tényezők lehetnek a megfelelő kivonható konfiguráció meghatározásában.
- Névleges feszültség és frekvencia
- Teljes és egyedi áramköri áram
- Rövidzárlati ellenállási követelmények
- A funkcionális egységek száma és típusa
- Motorvezérlési követelmények
- Reaktív kompenzációs követelmények
- Automatizálási és kommunikációs interfészek
- Szekrény méretei és beépítési helye
- Környezetvédelmi és védelmi követelmények
Hogyan támogatja a HAGOE a minőséget és a megfelelőséget?
Az ipari kapcsolóberendezések esetében a gyártás minősége szorosan összefügg az elektromos biztonsággal, a megbízhatósággal és a hosszú távú működési teljesítménnyel. A HAGOE kijelenti, hogy gyártása ISO9001, ISO14001 és ISO45001 irányítási rendszerek szerint működik, és folyamatalapú minőségellenőrzést alkalmaz a teljes elektromos berendezések gyártása során.
A GCS minőségellenőrzési tevékenységei közé tartozik az alkatrészellenőrzés, a szekrénygyártás, a gyűjtősín-ellenőrzés, a funkcionális egységek összeszerelése, a másodlagos ellenőrzési ellenőrzés és a teljes szekrény tesztelése.
| Minőség-ellenőrzési szakasz | Elsődleges fókusz |
|---|---|
| Alkatrészellenőrzés | Az elektromos alkatrészek modellje, minősítése és kompatibilitása |
| Szekrény gyártás | Lézeres vágás, CNC hajlítás és összeszerelési pontosság |
| Gyújtósín-ellenőrzés | Gyújtósín specifikáció, csatlakozások, szerelés és szigetelés |
| Funkcionális egység ellenőrzése | Mechanikai felépítés, összeszerelés és elektromos csatlakozások |
| Másodlagos ellenőrzési ellenőrzés | Vezérlő vezetékek, sorkapcsok, mérési és jeláramkörök |
| Teljes szekrény tesztelése | Szállítás előtti ellenőrzés és elektromos teljesítmény vizsgálat |
A GCS rendszert a vonatkozó kisfeszültségű kapcsoló- és vezérlőberendezés-szabványokra való hivatkozással tervezték, beleértve az IEC 439-1, GB/T 7251, ZBK 36001 és GB/T 7251.12-2013 szabványokat. A pontos szabványokat, az alkatrészek kiválasztását és a tesztelési követelményeket meg kell erősíteni a célpiacnak és a projekt specifikációinak megfelelően.
További információ a HAGOE-rólkisfeszültségű kapcsolóberendezési megoldások, a vásárlók áttekinthetik a termékpalettát, és összehasonlíthatják a különböző szekrénykonfigurációkat alkalmazási követelményeik szerint.
Gyakran Ismételt Kérdések
Mire használják főként a GCS kisfeszültségű kapcsolóberendezést?
A GCS-t elsősorban kisfeszültségű áramelosztásra, központi motorvezérlésre és meddőteljesítmény kompenzációra használják nagy ipari és kereskedelmi elektromos rendszerekben. A tipikus alkalmazások közé tartoznak az erőművek, a petrolkémiai létesítmények, a kohászat, a textilgyárak és a sokemeletes épületek.
Mekkora a GCS maximális névleges árama?
A GCS rendszer 4000A névleges áramerősségig konfigurálható. A végső névleges áram a bejövő áramkörtől, a gyűjtősín kialakításától, az adagoló konfigurációjától és a projekt általános követelményeitől függ.
Milyen névleges feszültség érhető el a GCS-hez?
A GCS-t 380 V-os, 400 V-os és 660 V-os alacsony feszültségű váltóáramú rendszerekhez tervezték, 50 Hz vagy 60 Hz névleges frekvenciával.
Használható a GCS központi motorvezérlésre?
Igen. A GCS magában foglalhat motorvezérléssel kapcsolatos funkcionális egységeket az ipari motorok, például szivattyúk, ventilátorok és kompresszorok központi elosztására, vezérlésére és védelmére.
Beépíthető a meddőteljesítmény kompenzáció a GCS-be?
Igen. A meddőteljesítmény kompenzáció beépíthető a projekt elektromos tervezési és teljesítménytényező-kezelési követelményei szerint.
Integrálható a GCS PLC-vel vagy ipari vezérlőrendszerekkel?
Igen. A projekt konfigurációjától függően a GCS tartalmazhat mérési, védelmi és vezérlőelemeket, valamint interfészt PLC-kkel, felügyeleti számítógépekkel és egyéb ipari automatizálási rendszerekkel.
