10 kV nagyfeszültségű kapcsolóberendezés

A 10 kV-os kapcsolóberendezések ellátják a középfeszültségű villamos energia fogadásának, elosztásának, vezérlésének és védelmének alapvető funkcióit. Ellentétben a 380 V-os vagy 660 V-os kisfeszültségű kapcsolóberendezésekkel, amelyeket az alsó elosztásban használnak, a 10 kV-os rendszer nagyobb figyelmet igényel a szigetelésre, a hiba megszakítására, a mechanikus reteszelésre, a rekeszekre és a kezelő biztonságára.

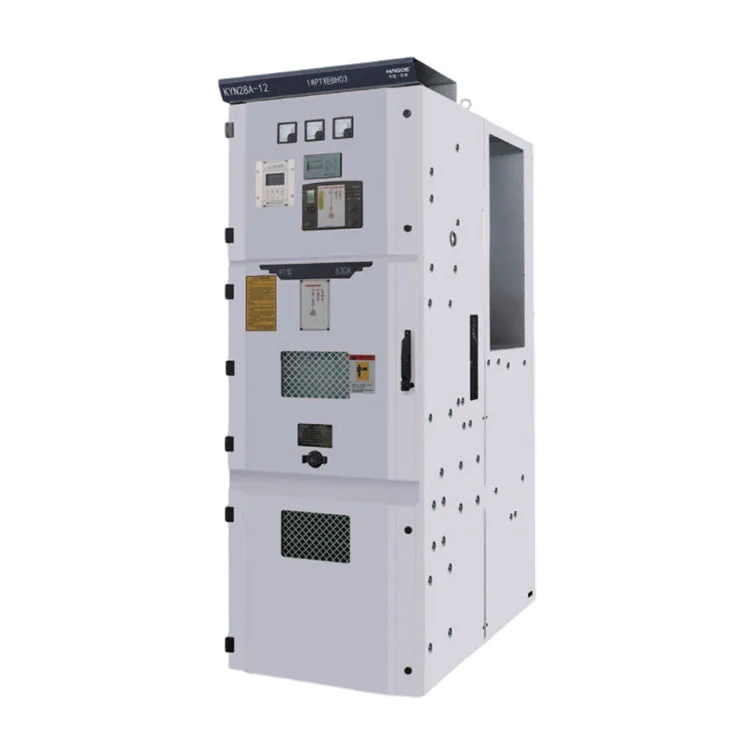

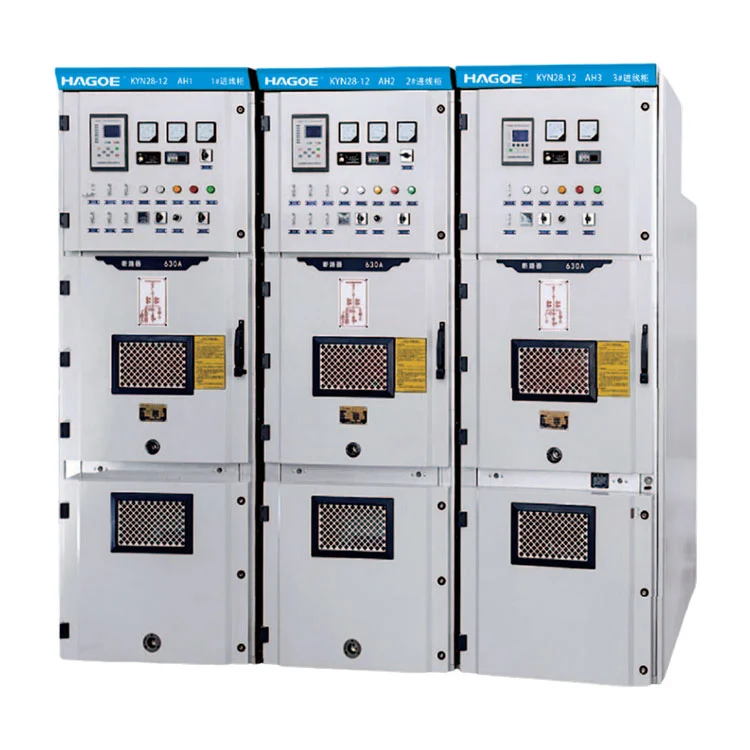

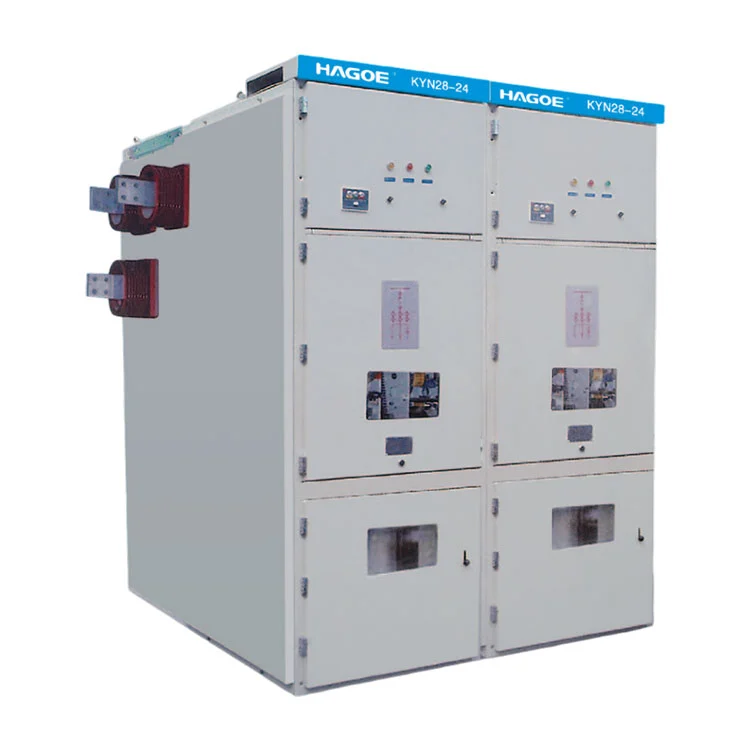

A HAGOE KYN28-12 10 kV-os nagyfeszültségű kapcsolóberendezés páncélozott, kihúzható fémmel zárt szerkezetet használ, amely elkülöníti a megszakítót, a gyűjtősínt, a kábelt és az alacsony feszültségű vezérlési területeket erre a célra szolgáló funkcionális rekeszekbe. A felállás konfigurálható bejövő adagolókhoz, kimenő adagolókhoz, buszcsatolókhoz, PT alkalmazásokhoz és egyéb elsődleges rendszerkövetelményekhez.

Ipari üzemek, alállomások, nagy épületek és 10 kV-os tápellátást igénylő infrastruktúra esetében a megfelelő középfeszültségű kapcsolóberendezés-konfiguráció nemcsak a normál működéshez, hanem a hibaelhárításhoz és karbantartáshoz is fontos.

Miért érdemes a KYN28-12 kivehető szerkezetet használni?

A KYN28-12 egyik legfontosabb jellemzője azkihúzható megszakítós teherautó.

Ahelyett, hogy a megszakítót tartósan a szekrénybe szerelnék, a megszakító független mozgatható funkcionális egységként kerül beépítésre. Az időszakos ellenőrzést, tesztelést vagy a megszakító cseréjét igénylő projekteknél a kihúzható kialakítás csökkentheti a helyszíni szétszerelési munkákat, és az elsődleges kapcsolóberendezést funkcionálisan elválaszthatja a szekrény többi területétől.

A kapcsolóberendezés főleg arögzített szekrénytest és egy kihúzható teherautó. A burkolatot és a belső funkcionális válaszfalakat csavaros csatlakozásokkal szerelik össze, hogy egyértelműen meghatározott belső területeket hozzanak létre.

A projekt konfigurációjától függően a kapcsolóberendezések vákuum-megszakítók vagy fix terheléskapcsolók elhelyezésére alkalmasak.

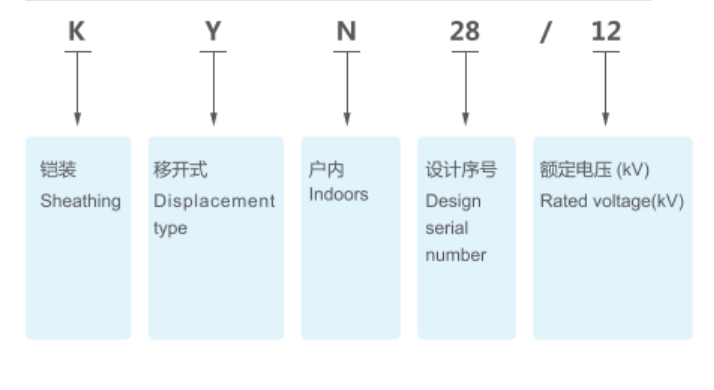

Modell meghatározása

Műszaki paraméter

Mechanikus reteszelő és hibás működés elleni kialakítás

A 10 kV-os berendezéseknél a gépészeti tervezés nem egyszerűen szekrénygyártás kérdése.Reteszelő és szabályozott működési sorrendeka középfeszültségű kapcsolóberendezések tervezésének fontos elemei.

A KYN28-12 egy mechanikus reteszelő elrendezést tartalmaz, amely összehangolja a targonca helyzetét, a megszakító állapotát és a szekrényajtó működését, segítve a helytelen működés kockázatának csökkentését.

Ez különösen fontos a középfeszültségű rendszerekben, mert a helytelen kapcsolási műveletek berendezés károsodásához, áramkimaradáshoz vagy komoly biztonsági kockázatokhoz vezethetnek. A 10 kV-os kapcsolóberendezés meghatározásakor a vásárlóknak ezért a névleges feszültségnél és áramerősségnél többet kell értékelniük, beleértve:

Megszakító típusa

Reteszelő elrendezés

Földelés elrendezése

Szigetelési szint

Rekesz kialakítás

Védelmi és ellenőrzési rendszer

Fém zárt szerkezet és IP4X védelem

A KYN28-12 egypáncélozott fémfalú szerkezet, a szekrényházzal és a belső válaszfalakkal csavarokkal összeszerelve.

A szabványos burkolat egyIP4X védettség, míg a megszakító rekesz védelmi szintje IP2X, ha a rekesz ajtaja nyitva van.

A belső rekeszes szerkezet funkcionálisan elválasztja a gyűjtősínt, a megszakítót és a kábelt, és segít korlátozni a feszültség alatt álló alkatrészekhez való hozzáférést.

A szekrény felülete műanyag bevonattal van ellátva, amely javítja a mechanikai hatásokkal és korrózióval szembeni ellenállást. A szekrény anyagok és a felületkezelési követelmények a projekt feltételei szerint is felülvizsgálhatók.

Vákuumos megszakító konfiguráció

A KYN28-12 középfeszültségű vákuum kapcsolóberendezések különböző típusú vákuum-megszakítókkal konfigurálhatók a projekt követelményei szerint, beleértveVD4, VVS1, VH1, VK és ZN28sorozatmegszakítók.

A vákuummegszakítók középfeszültségű rendszerek kapcsolási és hibavédelmére alkalmasak. A hagyományos olajmegszakítókkal ellentétben a vákuummegszakítók nem használnak szigetelőolajat ívoltó közegként, ami eltérő követelményeket támaszt a berendezés méretére, karbantartására és működési feltételeire vonatkozóan.

A HAGOE a megszakítót az ügyfél meghatározott márkája, a projekt műszaki specifikációi és a célpiac követelményei szerint tudja konfigurálni ahelyett, hogy minden projekthez egy megszakító konfigurációt kényszerítene.

Hogyan válasszunk sínrendszert?

A KYN28-12 alkalmazható:

Egysínes rendszerek
Viszonylag egyszerű konfiguráció a hagyományos 10 kV-os elosztórendszerekhez.

Szekcionált egysínes rendszerek
A gyűjtősín szakaszosítás javíthatja a működési rugalmasságot, és lehetővé teszi a rendszer különböző terhelési és ellátási feltételek szerinti működtetését.

Duplasínes rendszerek
Alkalmas olyan projektekhez, amelyek nagyobb rugalmasságot igényelnek a kapcsolási elrendezésekben és a tápellátás működésében.

A megfelelő gyűjtősín-konfigurációt az elsődleges alállomás tervezése, a terhelés osztályozása, a tartalék tápellátás elrendezése és a működési filozófia határozza meg, nem pedig a legbonyolultabb konfiguráció kiválasztása.

Mérnöki különbségek a hagyományos kisfeszültségű kapcsolóberendezésekhez képest

Amikor egy projekt áramot oszt el egy 10 kV-os hálózatról egy 380 V/400 V-os alacsony feszültségű rendszerre, a 10 kV-os kapcsolóberendezések és a kisfeszültségű kapcsolóberendezések általábankülönböző funkciókat az elektromos hálózat különböző szintjein.

Például:

10 kV nagyfeszültségű kapcsolóberendezés
Fogadja, elosztja, vezérli és védi a középfeszültségű tápegységet.

Transzformátor
A 10 kV-os középfeszültséget a kisfeszültségű rendszerek által igényelt feszültséggé alakítja.

GGD / GCS / MNS kisfeszültségű kapcsolóberendezés
Kezeli az alacsony feszültségű elosztást, az MCC vezérlést, valamint a motor- és teljesítményterheléseket.

Ezért a 10 kV-os kapcsolóberendezéseket nem szabad egyszerűen a kisfeszültségű szekrény „magasabb feszültségű változatának” tekinteni. Az elektromos elosztórendszeren belül más feszültségszinthez és védelmi architektúrához tartozik.

Alkalmazási környezet és mérnöki határok

A normál szolgáltatási feltételek a következők:

• Környezeti levegő hőmérséklet:-15°C és +40°C között
• Napi átlagos relatív páratartalom:≤95%
• Havi átlagos relatív páratartalom:≤90%
• Magasság:≤2000 m
• Szeizmikus intenzitás:≤8°
• A berendezést nem szabad tűz- vagy robbanásveszélyes, erős szennyezettségű, erős vegyi korróziós vagy erős vibrációjú helyekre telepíteni.

Nagy magasságú helyek, tengerparti területek, tengeri platformok vagy más speciális környezetek esetében a szigetelési, hőmérséklet-emelkedési, korrózióvédelmi és környezeti alkalmazkodási követelményeket a műszaki megállapodás előkészítése során újra meg kell erősíteni.

Minőségellenőrzés

A középfeszültségű kapcsolóberendezések minőségellenőrzése nem támaszkodhat csak a végső szemrevételezésre. alatt működik a HAGOEISO9001, ISO14001 és ISO45001irányítási rendszereket, és folyamatszabályozást alkalmaz a beérkező anyagoktól és a mechanikai gyártástól az alkatrészek összeszereléséig és a teljes szekrény teszteléséig.

A KYN28-12 10 kV-os nagyfeszültségű kapcsolóberendezéseknél a legfontosabb vezérlőpontok a következők:

A szekrény méretei és mechanikai szilárdsága

Rekesz felépítése és védelmi minősítése

Árammegszakító teherautó működése

Gyűjtősín és elsődleges csatlakozások

Másodlagos vezérlő huzalozás

Földelő rendszer

Szigetelési hézag

Gyári elektromos tesztelés

A termékterv dokumentációja az alkalmazandóIEC, GB és a vonatkozó nemzetközi szabvány követelményei. Az egyes szabványok és tesztelési tételek a célpiac és a projekt műszaki specifikációi szerint erősíthetők meg.

GYIK

1. Mire használható a 10 kV-os nagyfeszültségű kapcsolóberendezés?

A 10 kV-os nagyfeszültségű kapcsolóberendezések középfeszültségű áram fogadására, elosztására, vezérlésére, felügyeletére és védelmére szolgálnak alállomásokban, ipari üzemekben, infrastrukturális projektekben és egyéb 10 kV-os elosztó alkalmazásokban.

2. Mi az a KYN28-12 kapcsolóberendezés?

A KYN28-12 egy páncélozott, kihúzható fémházas kapcsolóberendezés, amelyet 3,6–12 kV-os háromfázisú váltakozó áramú rendszerekhez terveztek, és jellemzően kihúzható vákuum-megszakítókkal vannak felszerelve.

3. A KYN28-12 használható 10kV-os alállomáson?

Igen. A 10 kV-os elosztás a KYN28-12 tipikus alkalmazása. A bejövő, kimenő, buszcsatoló és egyéb funkcionális panelek az alállomás primer rendszerének megfelelően konfigurálhatók.

4. Milyen megszakítókat lehet beépíteni a KYN28-12 középfeszültségű vákuumkapcsolóba?

A termék konfigurációjának megfelelően a KYN28-12 VD4, VVS1, VH1, VK és ZN28 vákuum-megszakítókat, valamint fix terheléskapcsolókat képes befogadni a projekt követelményeinek megfelelően.

5. Mi a KYN28-12 védettsége?

A szabványos ház IP4X védelmi besorolást biztosít. A megszakító rekesz IP2X védettséget biztosít, ha az ajtaja nyitva van.

6. Milyen gyűjtősín-elrendezések állnak rendelkezésre?

A KYN28-12 konfigurálható egysínes, szekcionált egysínes és kétsínes rendszerekhez, a szükséges tápellátási megbízhatóságtól és működési elrendezéstől függően.
