A nagyfeszültségű kapcsolóberendezések a középfeszültségű áramelosztó rendszerek kritikus része, szabályozott interfészt biztosítva a bejövő áramforrások, transzformátorok, betáplálók, motorok és a downstream elektromos hálózatok között.
A HAGOE Electric Technology Co., Ltd. biztosítja10 kV nagyfeszültségű kapcsolóberendezésés35 kV-os nagyfeszültségű kapcsolóberendezésalállomásokhoz, ipari villamosenergia-rendszerekhez, áramelosztó hálózatokhoz, infrastrukturális projektekhez és egyéb középfeszültségű alkalmazásokhoz.
A kisfeszültségű kapcsolóberendezésekkel ellentétben a középfeszültségű kapcsolóberendezéseknek nemcsak az áramelosztással kell foglalkozniuk, hanem az isszigetelés koordinációja, rövidzárlati megszakítás, dielektromos ellenállás, mechanikus reteszelés, védelmi koordináció, földelés, ésbiztonságos elszigeteltség.
A megfelelő kapcsolóberendezést ezért az elektromos rendszer kialakításából kell kiválasztani, nem pedig a szekrény nevéből.
A fő különbség a 10kV-os és a 35kV-os kapcsolóberendezések között nyilvánvalóan a rendszerfeszültségben rejlik, de a műszaki követelmények a feszültségszinttel változnak.
| Mérnöki faktor | 10 kV nagyfeszültségű kapcsolóberendezés | 35 kV-os nagyfeszültségű kapcsolóberendezés |
|---|---|---|
| Tipikus rendszerszerep | Elosztó hálózat, ipari áramelosztás | Alállomás, primer elosztó, magasabb szintű áramhálózat |
| Tipikus alkalmazás | Gyárak, épületek, közüzemi elosztás, motorok | Alállomások, erőművek, ipari főelosztó |
| Szigetelési követelmény | Magas | Magasabb |
| Kapcsoló berendezések | Általában vákuum megszakító | Általában vákuum megszakító |
| Védelem | Feeder, transzformátor, motor és busz védelem | Feeder, transzformátor, busz és rendszer szintű védelem |
| Rövidzárlatos kialakítás | Projektspecifikus | Projektspecifikus és gyakran igényesebb |
| Tér / térköz | A berendezés tervezése alapján | Nagyobb figyelem a szigetelésre és a hézagokra |
| A rendszer helyzete | Gyakran downstream elosztás | Gyakran közelebb áll az elsődleges energia átalakításához/elosztásához |
A végső névleges értékeket mindig meg kell erősíteni a projekt rövidzárlati tanulmányából, a rendszer feszültségéből, a terhelés áramlásából, a védelmi koordinációból és az alkalmazandó szabványokból, nem pedig pusztán a névleges feszültségből.
Kisfeszültségű elosztásnál fontos az elektromos szigetelés, de a 10kV-os és 35kV-os rendszerekben ez válika berendezés tervezésének alapvető része.
A szükséges szigetelési szintnél figyelembe kell venni az üzemi feszültséget, a fázisok közötti távolságot, a fázis és a föld közötti távolságot, a kúszótávolságot, a dielektromos ellenállást és a tranziens túlfeszültség körülményeit.
Emiatt a kapcsolóberendezés szigetelési rendszere nem választható el a kiválasztott feszültségosztálytól és beépítési környezettől.
Egy bizonyos folyamatos áramra névleges kapcsolóberendezés nem jelenti automatikusan azt, hogy minden energiaellátó rendszerhez alkalmas.
Először meg kell határozni a várható rövidzárlati áramot a telepítési helyen.Ez az érték befolyásolja a megszakító szükséges megszakítóképességét, a rövid idejű ellenállási áramot, az ellenállási csúcsáramot, a gyűjtősín kialakítását és a védelmi beállításokat.
Például a 35 kV-os kapcsolóberendezések különböző rövidzárlati megszakítási és ellenállóképességi besorolással kaphatók. A megfelelő értékmeg kell erősíteni a projekt rövidzárlati számításábólahelyett, hogy egy általános katalógusértékből választanák ki.
Ez az egyik legfontosabb különbség a mérnöki alapú kapcsolóberendezés-választás és az egyszerű termékillesztés között.
A megszakító csak egy része a védelmi láncnak.
A teljes középfeszültségű kapcsolóberendezés-rendszer védelmi reléket, CT-ket, VT-ket, kioldóáramköröket, vezérlőteljesítményt, mérőberendezéseket, kommunikációs interfészeket és földelési elrendezéseket tartalmazhat.
Például egy transzformátoradagoló esetében a védelmi rendszernek össze kell hangolnia a transzformátor névleges értékével és a felfelé/lefelé irányuló védelemmel. Az ipari motoradagolóknál a motorindítási jellemzők és a motorvédelmi követelmények egyre fontosabbá válnak.
A HAGOE ezért azt ajánljaa védelmi architektúra megerősítése az elsődleges kapcsolóberendezés konfigurációjával együtt.
A középfeszültségű berendezések ellenőrzött működési eljárásokat igényelnek, mert a nem megfelelő kapcsolás komoly elektromos veszélyeket okozhat.
A kapcsolóberendezés kialakításától függően mechanikus és elektromos reteszelés használható a megszakító, a földelőkapcsoló, a rekeszajtók és a kihúzható alkatrészek közötti helytelen működési sorrend korlátozására.
A KYN61-40.5 típusú fémbevonatú kapcsolóberendezések esetében a berendezés tervezésébe általában beépítik az öt-megelőző reteszelést és a rekeszes konstrukciót. A pontos elrendezés a kiválasztott termékkonfigurációtól és műszaki specifikációtól függ.
A cél nem egyszerűen az, hogy több mechanizmust adjunk a szekrényhez, hanemkiszámítható működési sorrendet hoz létre a kapcsoláshoz, leválasztáshoz, földeléshez, ellenőrzéshez és karbantartáshoz.
Projektajánlathoz a HAGOE műszaki csapata először áttekinti az ügyféltől elérhető elektromos rendszerre vonatkozó információkat.
A leghasznosabb dokumentumok közé tartozik aegysoros diagram, rendszerfeszültség, névleges áram, transzformátor kapacitás, rövidzárlat számítás, betápláló mennyiség, védelmi követelmények, CT/VT követelmények, kábelelrendezés, telepítési feltételek és helyi szabványok.
Ez az információ lehetővé teszi a mérnöki csapat számára, hogy meghatározza, hogy a javasolt konfiguráció megfelelő-e a tényleges hálózathoz, ahelyett, hogy általános szekrényspecifikációt adna meg.
Az alállomások kapcsolóberendezéseinek konfigurációja nem feltétlenül ugyanaz, mint egy ipari üzemben.
Egy alállomási projekthez bejövő panelekre, transzformátor-adagolókra, buszszakasz-elrendezésekre, mérésre, védelemre és kimenő tápegységekre lehet szükség. Egy ipari projekt nagyobb hangsúlyt fektethet a motoradagolókra, a gyártósorok terheléseire, a transzformátorelosztásra és a működés folytonosságára.
A HAGOE ezért be tudja állítani a szekrény elrendezését, a megszakító konfigurációját, a gyűjtősín kapacitását, a CT/VT elrendezést, a védelmi eszközöket, a szekunder vezetékeket, a mérést, a kommunikációs interfészt és a kábelbevezetést a projekt követelményei szerint.
A HAGOE-t ben alapították2008Wenzhou, Zhejiang, és vantöbb mint 18 éves tapasztalattalaz elektromos berendezések gyártásában.
A vállalat gyártási erőforrásai közé tartoznak a lézervágó berendezések, CNC hajlítógépek, automatizált lyukasztó berendezések, SMT gyártósorok, intelligens öregítési rendszerek és elektromos tesztelő berendezések.
A kapcsolóberendezések gyártásához ezek a képességek támogatják a pontos szekrénygyártást, az alkatrészek beszerelését, a vezetékezést, a mechanikai összeszerelést és a végső ellenőrzést.A minőség-ellenőrzést az egész gyártási folyamat során alkalmazzákahelyett, hogy csak a végső megjelenési vizsgálatra hagyatkozna.
alatt működik a HAGOEISO9001, ISO14001 és ISO45001irányítási rendszereket, míg az alkalmazható termékeket a relevánsak szerint lehet megtervezni és gyártaniGB és IECkövetelményeknek.
A 10 kV-os és 35 kV-os kapcsolóberendezések bejövő teljesítményhez, transzformátor betáplálókhoz, kimenő betáplálókhoz, buszszakasz elrendezésekhez és egyéb kapcsolási funkciókhoz használhatók alállomásokon és közműelosztó rendszereken belül.
A konfigurációt az alállomás egyvonalas diagramja és a védelmi architektúra határozza meg.

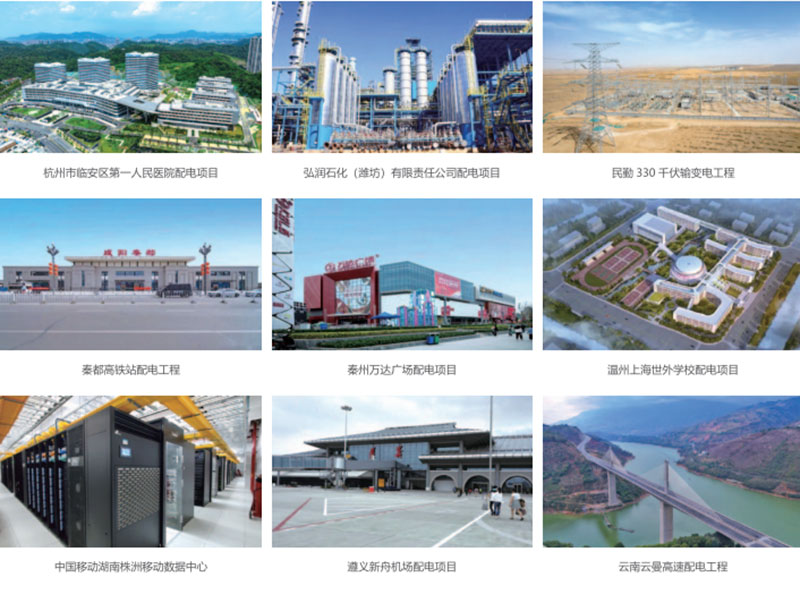

Az ipari létesítmények gyakran középfeszültségű kapcsolóberendezéseket igényelnek a transzformátorok, nagy motorok, gyártóberendezések, segédrendszerek és a későbbi elosztópanelek ellátásához.
A HAGOE a berendezést a létesítmény terhelési jellemzői és működési követelményei szerint tudja konfigurálni.
A fotovoltaikus erőművek, az energiatároló létesítmények, a közlekedési infrastruktúra és más nagy elektromos berendezések 10 kV-os vagy 35 kV-os elosztórendszereket is tartalmazhatnak.
Ezekben az alkalmazásokban a kapcsolóberendezéseknek össze kell hangolniuk a transzformátorokkal, védelmi rendszerekkel, teljesítményátalakító berendezésekkel és a hálózati csatlakozási elrendezéssel.
HAGOE rendelkeziktöbb mint 18 éves tapasztalattaláramelosztás, egyenáramú áramellátó rendszerek, szünetmentes tápegység, ipari automatizálás és új energiájú elektromos berendezések területén. Ez lehetővé teszi a mérnöki csapat számára, hogy mérlegelje a nagyfeszültségű kapcsolóberendezések és a szélesebb körű elektromos rendszer közötti kapcsolatot.
A HAGOE nem támaszkodik kizárólag egy szabványos katalógusmodellre. A kapcsolóberendezés konfigurálható a feszültség, az áramerősség, a zárlati szint, a védelmi követelmények, az adagoló elrendezése, a transzformátor kapacitása, a telepítési feltételek és a projekt szabványai szerint.
A K+F, a gyártás, az összeszerelés, a tesztelés, az értékesítés és az exportszolgáltatások integrálva vannak a vállalat üzleti rendszerébe. A gyártóberendezések és a tesztelési erőforrások támogatják az elektromos szekrények és a kapcsolódó berendezések gyártását és ellenőrzését.
A tengerentúli EPC-vállalkozók, forgalmazók és elektromos vállalkozók számára a HAGOE támogatja a műszaki specifikációkat, rajzokat, ellenőrzési dokumentumokat, tanúsítványokat, szerelési kézikönyveket, exportcsomagolást, logisztikai koordinációt és távoli műszaki segítséget.
Ahelyett, hogy a 10 kV-ot és a 35 kV-ot egyszerűen két terméknévként kezelné, a HAGOE kiértékeli a helyzetüket az ügyfél elektromos hálózatán belül, és a kapcsolóberendezéseket a tényleges alkalmazáshoz konfigurálja.
A helyes feszültségszintet a kapcsolóberendezés-katalógus helyett az elektromos hálózatnak kell meghatároznia.
A10kV projekt, a fő kérdések általában az elosztó kapacitásra, a transzformátor- és motoradagolókra, a rövidzárlati szintre, a védelmi koordinációra és a kimenő áramkörök számára vonatkoznak.
A35kV projekt, általában nagyobb figyelmet igényel az elsődleges elosztás, a szigetelés koordinációja, a rövidzárlati teljesítmény, a védelmi architektúra, az alállomás konfigurációja és a rendszerszintű biztonság.
A HAGOE ki tudja értékelni a rendelkezésre álló elektromos rajzokat és műszaki adatokat, mielőtt a megfelelő kapcsolóberendezés-konfigurációt javasolna.
A cél nem egyszerűen egy 10 kV-os vagy 35 kV-os szekrény ellátása. Olyan kapcsolóberendezést kell biztosítani, amely illeszkedik ahhoz az elektromos rendszerhez, amelyben működni fog.
