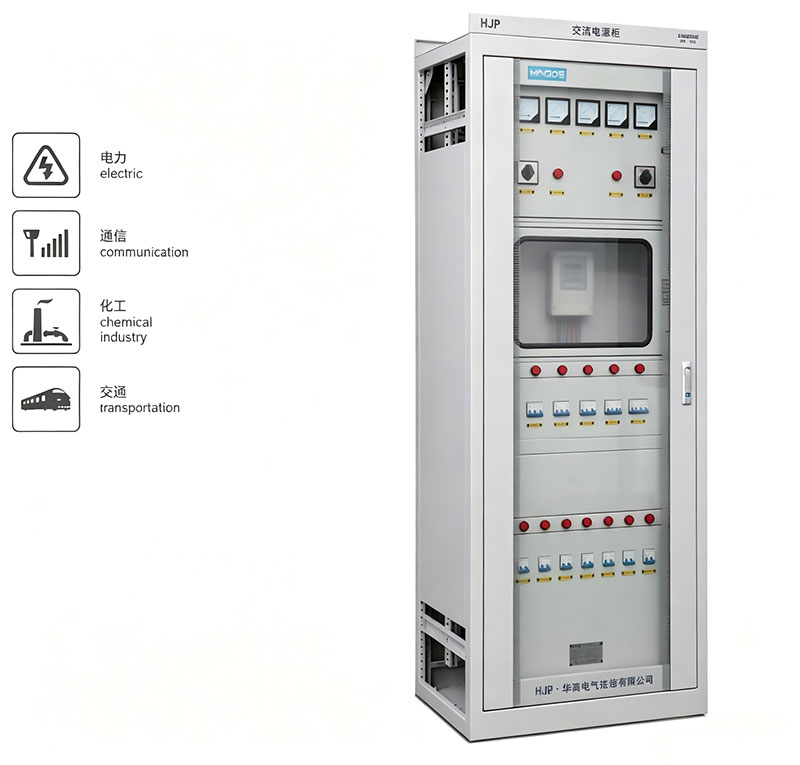

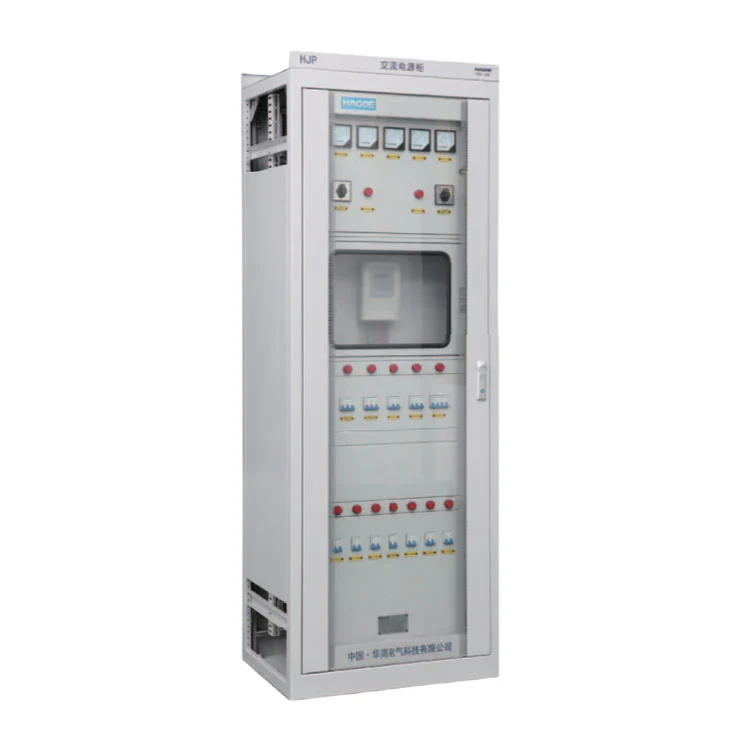

Az AC tápegység panel konfigurálható kettős váltakozó áramú bejövő tápegységgel, ahol a projekthez alternatív forrásra van szükség a kiegészítő terhelésekhez. Az automatikus vagy kézi átvitel a vezérlési séma szerint választható, szükség esetén mechanikus és elektromos reteszeléssel, hogy megakadályozzák a nem megfelelő egyidejű záródást. Az átviteli logika, a bejövő névleges érték és a vezérlés elrendezése a projekt elektromos rajzai és terhelési követelményei szerint megerősítve.
A kimenő szakasz felszerelhető a terhelési jellemzőknek és a védelmi követelményeknek megfelelően kiválasztott megszakítókkal. Ez lehetővé teszi a kiegészítő terhelések, például védelmi berendezések, automatizálási rendszerek, kommunikációs berendezések és világítás külön leágazásának védelmét. A bejövő kapacitást, a megszakítók névleges értékét, a kimenő áramkörök számát és a megszakítási kapacitást a projekt terhelési ütemezése és a rendelkezésre álló rövidzárlati paraméterek szerint kell kiválasztani, nem pedig rögzített konfigurációt.
A felügyeleti követelményektől függően a HJP sorozat digitális mérőket tartalmazhat háromfázisú feszültség, áram, frekvencia és teljesítménytényező mérésére. Felügyeleti monitoring rendszerhez való csatlakozást igénylő projekteknél,RS485 és MODBUS kommunikációkompatibilis felügyeleti eszközökkel konfigurálható. Az elérhető kommunikációs funkciók a kiválasztott mérőtől és a rendszer általános architektúrájától függenek.
A HJP sorozatú váltóáramú tápelosztó panel túlfeszültség-védelmi eszközökkel, riasztásjelzőkkel és kapcsolódó védőelemekkel konfigurálható a projekt elektromos tervének megfelelően. A végső védelmi elrendezést a rendszer feszültsége, a földelés konfigurációja, a terhelési jellemzők és az alkalmazandó helyi szabványok alapján kell meghatározni a védelmi eszközök és az elektromos rendszer közötti kompatibilitás biztosítása érdekében.
| Műszaki paraméter | Specifikáció |
|---|---|
| Névleges feszültség | 380/220 VAC ±20% |
| Névleges frekvencia | 50 Hz / 60 Hz |
| AC bemeneti vonalak száma | 1 vagy 2 |
| Szigetelési feszültség | 1000 V |
| Névleges rövid idejű ellenállási áram | >40 kA (RMS) |
| Névleges csúcsállósági áram | 100 kA |
| Védelmi fokozat | IP30 vagy magasabb |
| Panel szerkezete | PK-10 típusú |
| A szekrény méretei (Szé × Mé × Ma) | 800 × 600 × 2260 mm vagy 2360 mm |
A váltóáramú tápegység panel kiválasztásának a bejövő tápellátás elrendezésén, a terhelhetőségen, a kimenő áramkörökön, a védelmi követelményeken és a felügyeleti architektúrán kell alapulnia. Alternatív forrást igénylő alállomási segédrendszerek esetében megfontolható a kettős bejövő tápellátás automatikus átvitellel.
Az általános ipari elosztáshoz a bejövő és kimenő konfiguráció a csatlakoztatott terhelések szerint választható meg.
Az árajánlat benyújtása előtt a HAGOE felülvizsgálhatja az ügyfél véleményétegysoros diagram, terhelési ütemezés, névleges feszültség, bejövő tápelrendezés, kimenő áramkörök száma, szekrény méretei és felügyeleti követelményeka szükséges konfiguráció létrehozásához.
A HJP sorozatot olyan elektromos és ipari alkalmazásokhoz tervezték, amelyek kiegészítő AC áramelosztást igényelnek.
Inalállomások és erőművek, képes ellátni az állomásszolgálati terheléseket, beleértve a védelmet, az automatizálást, a kommunikációt, a vezérlést és a világítási berendezéseket.
Inipari gyártó létesítmények, használható vezérlőtermekben, MCC helyiségekben és egyéb kisfeszültségű segédelosztó területeken.
Merttengerentúli EPC projektek, a szekrényszerkezet, az elektromos alkatrészek és a felügyeleti funkciók a helyi elektromos követelményeknek és a jóváhagyott projektrajzoknak megfelelően alakíthatók.
A China HAGOE Electric a State Grid Corporation of China, a China Southern Power Grid és a Guangdong Power Grid minősített beszállítója. A cég termékei megfeleltek a vonatkozó állami hálózati tanúsítványoknak, és sikeresen választották ki őket az elektromos hálózatok által szervezett pályázati projektek során. A HAGOE Electric kiváló minőségű, stabil és megbízható termékeket kínál az elektromos hálózat rekonstrukciójához, korszerűsítéséhez és árambiztonságához.
A HAGOE projekt alapú testreszabást biztosítEPC vállalkozók, tengerentúli forgalmazók, elektromos rendszerintegrátorok és ipari felhasználók. A megerősített műszaki követelményektől függően a HJP sorozat hozzáigazítható a szekrény méreteihez, a bejövő elrendezéshez, a kimenő áramkörökhöz, a megszakítókhoz és a mérőórákhoz, a felügyeleti modulokhoz, a kommunikációs interfészekhez, a gyűjtősín konfigurációhoz, a kábelbevezetéshez és az OEM adattáblákhoz.
A tengerentúli projektek esetében a HAGOE is tud koordinálniműszaki dokumentáció, exportcsomagolás, többnyelvű címkézés és nemzetközi logisztikai támogatásaz egyeztetett szállítási körnek megfelelően.

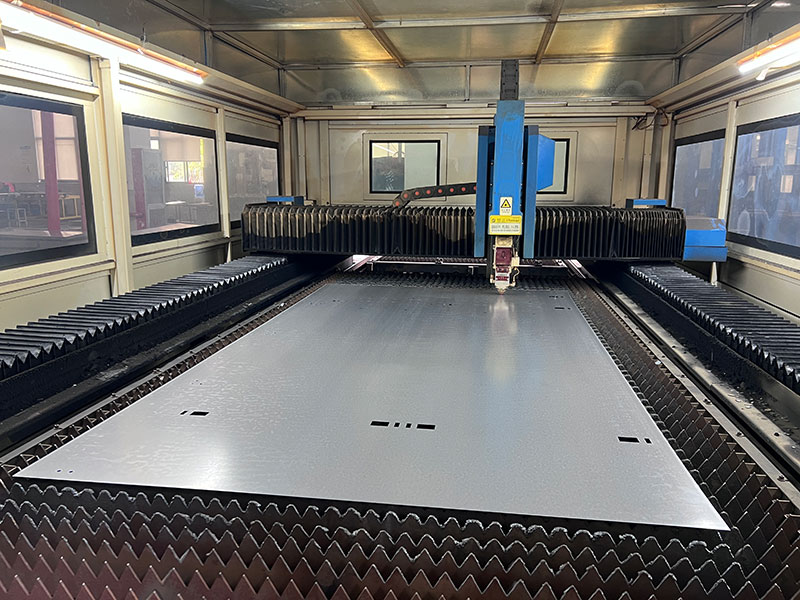

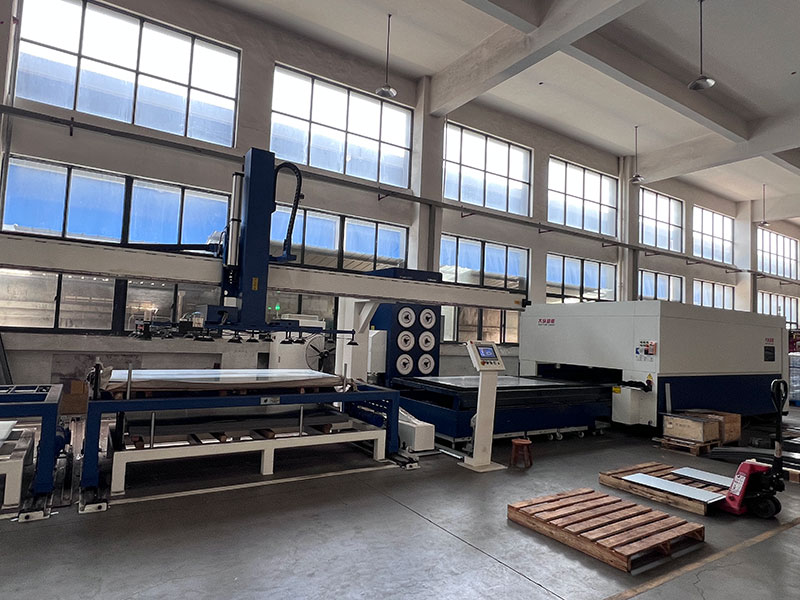

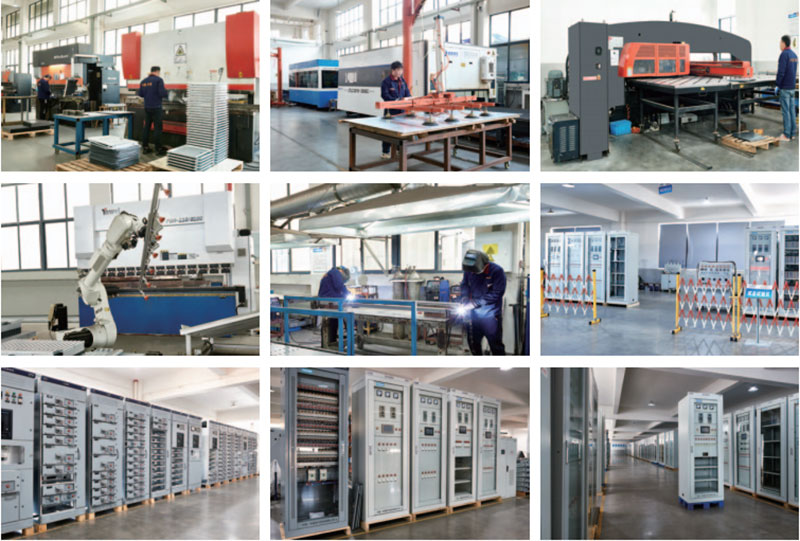

A HAGOE a kutatás-fejlesztést, a fémlemezgyártást, az elektromos összeszerelést és a terméktesztet integrálja gyártási rendszerébe. A gyártóbázis TRUMPF lézervágó gépekkel, AMADA CNC hajlítógépekkel, CNC revolvernyíró gépekkel és elektromos szekrények gyártásához szükséges precíziós nyíró berendezésekkel van felszerelve. Az összeszerelési folyamatok kiterjednek a szekrényépítésre, a gyűjtősín-feldolgozásra, az elektromos vezetékezésre és az alkatrészek beszerelésére, majd a szállítás előtt az elektromos teljesítmény ellenőrzésére.
A HJP sorozatú AC tápegység panel esetében a minőség-ellenőrzés a szekrény felépítésére, a gyűjtősín- és vezetékezési munkákra, az alkatrészek beszerelésére, a védelmi funkciókra és az elektromos teljesítményre összpontosít. A HAGOE emellett intelligens öregedésvizsgáló rendszereket, elektromos teljesítményt vizsgáló berendezéseket, EMC-tesztelő rendszereket, magas és alacsony hőmérsékletű nedves-hő tesztkamrákat és IP-vizsgáló berendezéseket is üzemeltet. A terméktípusnak és a projekt követelményeinek megfelelően megfelelő tesztelési eljárásokat alkalmaznak.

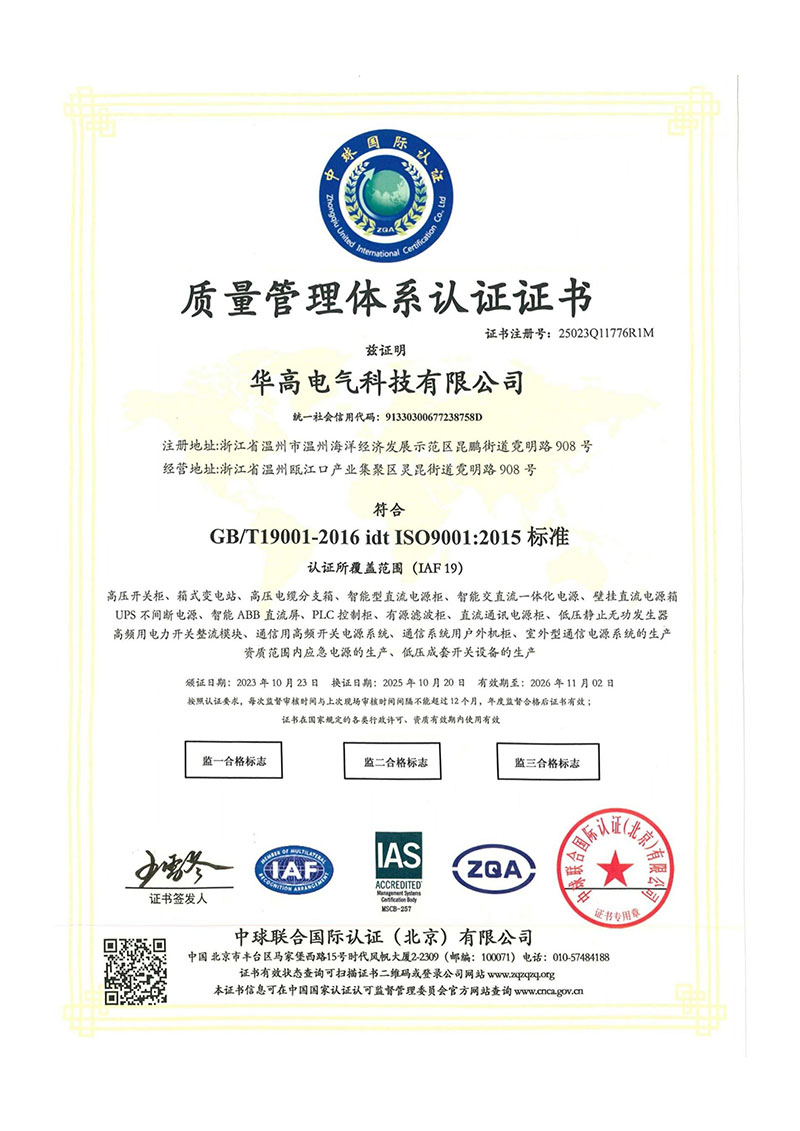

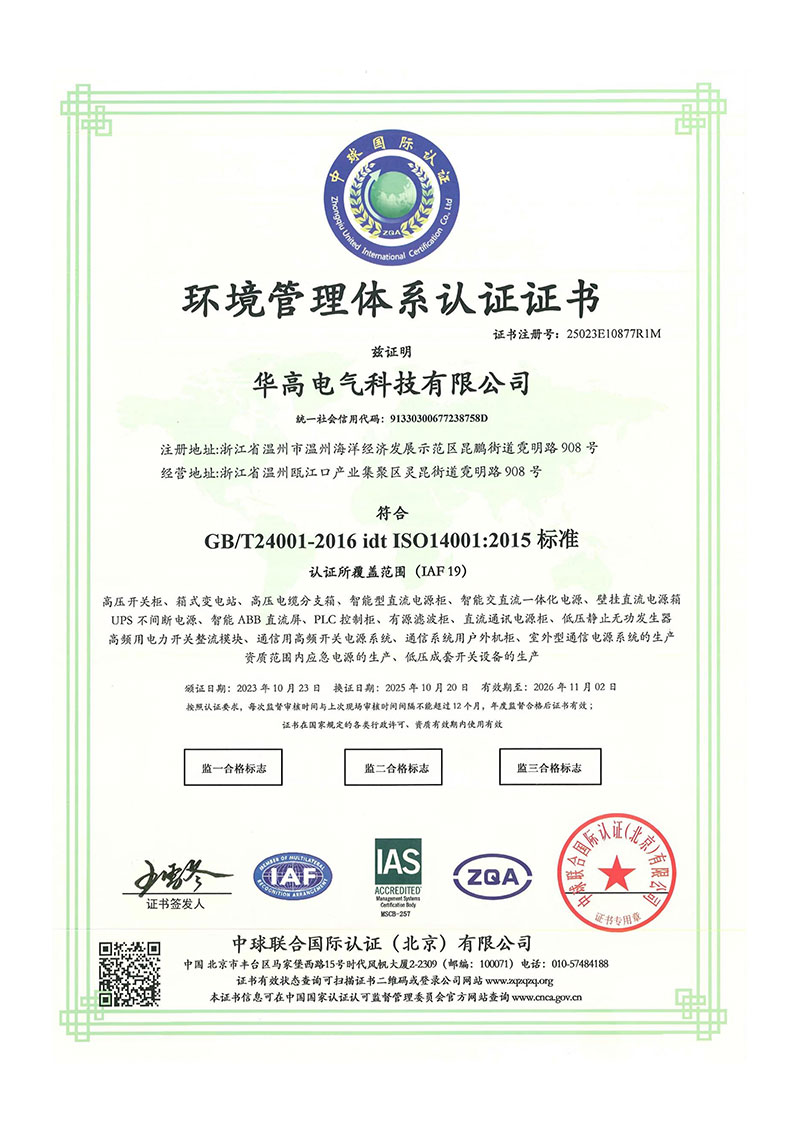

A HAGOE gyártásirányítási rendszerei tanúsítvánnyal rendelkeznekISO 9001:2015, ISO 14001:2015 és ISO 45001:2018. Az ISO 9001 minőségirányítási rendszer tanúsítványa az25023Q11776R1M sz, az ISO 14001 Környezetirányítási Rendszer tanúsítvány az25023E10877R1M sz, valamint az ISO 45001 Munkahelyi Egészségügyi és Biztonsági Irányítási Rendszer tanúsítvány az25023S10745R1M sz.
A tanúsított hatókör olyan termékekre terjed ki, mint az egyenáramú tápegység szekrények, az AC/DC integrált áramellátó rendszerek, az UPS rendszerek, a kapcsolóberendezések, a PLC vezérlőszekrények, a kommunikációs táprendszerek és az alacsony feszültségű kapcsolóberendezések.
Adott HJP konfigurációk esetén a vonatkozó dokumentáció, mint plCCC, CE, CB, RoHS vagy terméktesztelési jelentéseka tényleges konfigurációnak és a cél-piaci követelményeknek megfelelően biztosítható.
A HAGOE a szekrény méretei, a szállítási mód és a rendeltetési követelmények szerint készíti el az exportcsomagolást. A szabványos védelem magában foglalhatja a sztreccsfóliát, a sarokvédelmet és a fa ládákat, a végső csomagolási szerkezetet a megrendelésnek és a szállítási feltételeknek megfelelően megerősítik.
A tengerentúli rendeléseket az alábbi címen szállítjukFOB vagy CIF feltételek, exportdokumentumokkal, műszaki kézikönyvekkel, kapcsolási rajzokkal és többnyelvű termékcímkékkel együtt. A tengerentúli összeszerelést igénylő projekteknél is meg lehet beszélni a részleges CKD szállítást, ahol a műszaki terjedelem megengedi.
A végső átfutási időt ezt követően kell megerősítenirajzok, műszaki adatok, alkatrészkonfiguráció és rendelési mennyiségvéglegesítették.
A HAGOE Electric Technology Co., Ltd.-ben alakult2008és hosszú távú képességeket fejlesztett ki az energiaellátó rendszerek, kisfeszültségű elosztó berendezések, ipari automatizálási berendezések és új energetikai elektromos termékek K+F és gyártása terén.
A cég tart34 engedélyezett nemzeti szabadalom, gyártóberendezéseket üzemeltet, köztük TRUMPF lézervágó és AMADA CNC hajlítógépeket, valamint tesztelési képességeket tart fenn az elektromos teljesítmény, az EMC, az öregedés, a környezeti feltételek és az IP-védelem területén.
Irányítási rendszerei tanúsítottakISO 9001, ISO 14001 és ISO 45001, miközben termékei és szolgáltatásai Kínában éstöbb mint 30 országban és régióbantengerentúli.
A HJP sorozatú váltóáramú tápegységeket beszerző EPC-vállalkozók, forgalmazók és ipari felhasználók számára a HAGOE integrált ellátási folyamatot tud biztosítaniműszaki konfiguráció, termék testreszabás, gyártás, minőségellenőrzés és export szállítás.
A termékspecifikus teljesítmény, tanúsítvány és projektreferenciák a tényleges konfiguráció és a támogató műszaki dokumentáció szerint ellenőrizhetők.
A HJP sorozatú váltóáramú tápegység panelt erre terveztékkiegészítő váltakozó áramú elosztásalállomásokban, erőművekben, ipari létesítményekben, vezérlőtermekben és egyéb elektromos infrastruktúrában. Táplálhatja a relévédelmet, az automatizálást, a kommunikációt, a világítást és más állomás-szolgáltatási terheléseket.
Igen. A HJP sorozat a következővel konfigurálhatókettős váltakozó áramú bejövő tápegységalternatív áramforrást igénylő alkalmazásokhoz. Automatikus vagy kézi átvitel választható a projekt elektromos séma szerint, a műszaki tervezés során megerősített átviteli logika mellett.
A szabványos konfigurációt arra terveztékAC 380V/220V, 50Hzkisfeszültségű rendszerek. A60 Hz-es konfigurációa projekt követelményeinek és a kiválasztott elektromos alkatrészeknek megfelelően is szállítható.
Igen. A HAGOE projekt alapú testreszabást biztosítEPC vállalkozók, forgalmazók, rendszerintegrátorok és ipari felhasználók. A szekrény méretei, a bejövő betáplálási elrendezések, a kimenő áramkörök, a megszakítók, a mérők, a felügyeleti modulok, a kommunikációs interfészek, a kábelbevezetés, a gyűjtősín-konfiguráció és az OEM adattáblák testreszabhatók a jóváhagyott műszaki követelményeknek megfelelően.
A panel digitális felügyeleti eszközökkel konfigurálhatófeszültség, áram, frekvencia és teljesítménytényező. Ahol szükséges,RS485/MODBUS kommunikációbeépíthető felügyeleti felügyeleti rendszerhez. A végső kommunikációs konfiguráció a kiválasztott felügyeleti berendezéstől és a rendszer architektúrától függ.
A pontos konfiguráció és árajánlat érdekében az ügyfeleknek meg kell adniuk aegysoros diagram, terhelési ütemezés, névleges feszültség, bejövő áramelrendezés, kimenő áramkörök száma, szekrény méretei, felügyeleti követelmények, alkalmazandó szabványok és rendelési mennyiség. Az EPC projekteknél különösen hasznosak a jóváhagyott elektromos rajzok és műszaki specifikációk.
Igen. A projekt terjedelmétől függően a HAGOE tud biztosítanitermékspecifikációk, kapcsolási rajzok, műszaki kézikönyvek, ellenőrzési jegyzőkönyvek, vizsgálati dokumentáció és exportdokumentumok. A dokumentációs csomag gyártás előtt ellenőrizhető.
A HAGOE gyártásirányítási rendszerei tanúsítvánnyal rendelkeznekISO 9001:2015, ISO 14001:2015 és ISO 45001:2018. A tényleges termékkonfigurációtól és a célpiactól függően alkalmazhatóCCC, CE, CB, RoHS vagy terméktesztelési dokumentációis biztosítható, ahol rendelkezésre áll.
Igen. A HAGOE tengerentúli EPC projekteket támogatműszaki konfiguráció, OEM testreszabás, gyártás, minőségi dokumentáció, export csomagolás, logisztikai koordináció és műszaki támogatás. A cégnyilvántartás szerint a HAGOE termékeit és szolgáltatásait kiterjesztették erretöbb mint 30 országban és régióban.
A HAGOE gyártási rendszerébe integrálja a fémlemezgyártást, az elektromos összeszerelést és a terméktesztet. Termelő létesítményei közé tartozikTRUMPF lézervágó gépek, AMADA CNC hajlítógépek, CNC revolverlyukasztó gépek és elektromos teljesítményvizsgáló berendezések. A minőség-ellenőrzés kiterjed a szekrényépítésre, az alkatrészek beszerelésére, a vezetékezésre, a gyűjtősín-munkákra, a védelmi funkciókra és a vonatkozó elektromos teljesítménytesztekre.
Igen. A HAGOE támogatni tudjaOEM márkajelzés és projektspecifikus konfigurációk, beleértve az adattáblákat, a termékcímkéket, a dokumentációt, a szekrény specifikációit és a kiválasztott elektromos alkatrészeket. Az OEM követelményeket a műszaki specifikációval együtt meg kell erősíteni a gyártás előtt.
A gyártás átfutási ideje attól függszekrény mennyiség, elektromos konfiguráció, alkatrész kiválasztása, testreszabási követelmények és rajz jóváhagyása. A visszaigazolt szállítási ütemterv a műszaki specifikáció, a rajzok és a megrendelés véglegesítése után áll rendelkezésre.
