A legfontosabb különbség egyonline UPSa hagyományos készenléti UPS pedig az, hogy a terhelést folyamatosan táplálják-e az UPS inverterén keresztül.

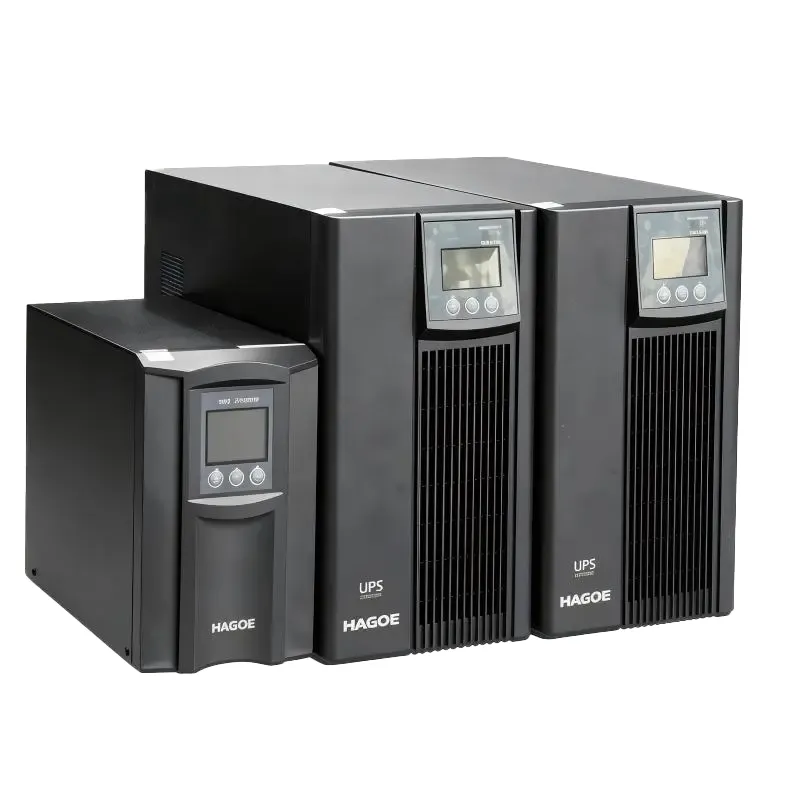

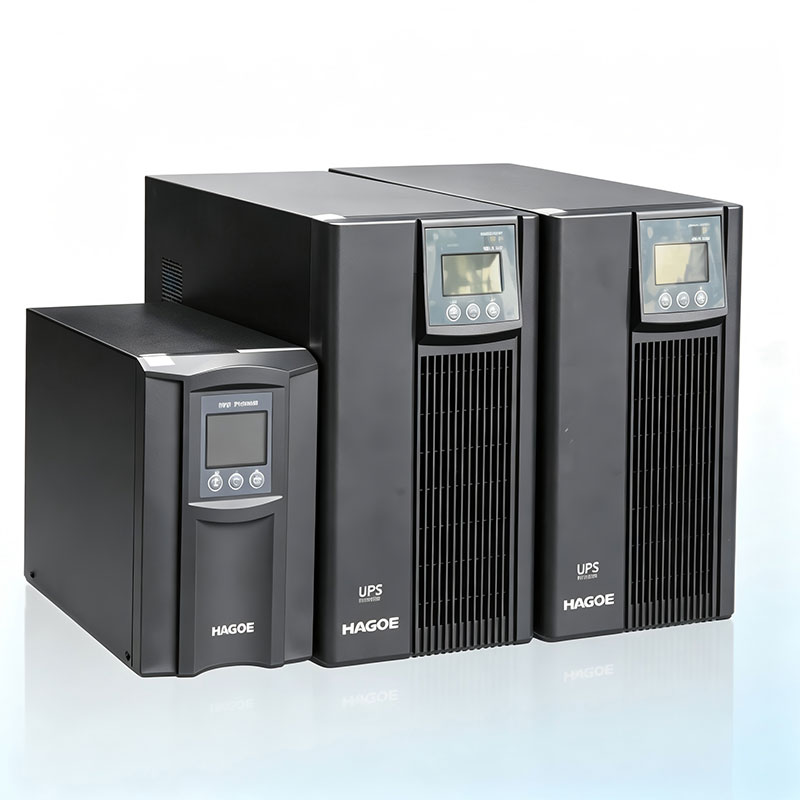

ANagyfrekvenciás online UPShasznál adupla konverziós online topológia. Normál használati körülmények között a váltakozó áramú bemeneti teljesítmény áthalad az egyenirányítón és az egyenáramú körön, mielőtt az inverteren keresztül visszaalakulna stabil váltakozó áramú kimenetté. Ha a tápellátás rendellenessé válik, az akkumulátor továbbra is táplálja az invertert a hagyományos készenléti UPS-rendszerekhez kapcsolódó átviteli megszakítás nélkül.
Ez az architektúra ezért alkalmas szerverekhez, orvosi berendezésekhez, pénzügyi terminálokhoz és precíziós műszerekhez, amelyek érzékenyek az áramminőségi zavarokra.
Eredeti termékinformáció
Teljesítmény tartomány:
HC1 ~ 10 KVA egy bemenet és egy kimenet
H3C10 ~ 30 KVA három bemenet és egy kimenet
H3C310 ~ 100 KVA három bemenet és három kimenet
Nagyfrekvenciás online típus,nulla kapcsolási idő
Eredeti termékinformáció
Alkalmazási terület: Számítógépes adatközpontok, orvosi berendezések, pénzügyi és üzleti központok, precíziós berendezések stb
Eredeti termékinformáció
A kettős kapcsolású on-line típusú kialakítás az UPS kimenetét atiszta szinuszhullámú tápegységfrekvenciakövetéssel, fáziszárolt stabil feszültséggel, szűrt zajjal és az elektromos hálózat ingadozása által okozott interferencia nélkül, így az UPS átfogóbb és tökéletesebb védelmet nyújt a felhasználók berendezései számára.
Eredeti termékinformáció
Mikroprocesszoros vezérlést alkalmaznak, amely közvetlenül generál nagyfrekvenciás impulzusszélesség-modulációt (SPWM) az UPS inverter vezérlésére, ami leegyszerűsíti az UPS vezérlőáramkörét és javítja az UPS stabilitását.Digitális vezérlési technológiaaz UPS megbízhatóságának javítása érdekében az 5K-nál nagyobb gépeketbeépített kimeneti leválasztó transzformátorok.
Eredeti termékinformáció
A széles bemeneti feszültségelkerülheti az akkumulátoros tápellátásra való gyakori átkapcsolást a hálózati feszültség nagy változásai miatt, ami rossz feszültségű környezet számára alkalmas. A bemeneti frekvencia tartomány a45-55 Hz, amely biztosítja, hogy mindenféle tüzelőanyag-generátor stabilan működjön, és kielégítse a felhasználók olajgépekkel kapcsolatos igényeit.
Eredeti termékinformáció
MegvanBekapcsolási öndiagnózisfunkció, hogy elkerülje az UPS rejtett problémái által okozott meghibásodás kockázatát. Többfunkciós védelemmel rendelkezikAC bemenet túl-/alacsony feszültség elleni védelem, kimeneti túlterhelés / rövidzárlat védelem, inverter túlmelegedés elleni védelem, akkumulátor feszültség alatti korai figyelmeztető védelem, akkumulátor túltöltés elleni védelemés így tovább, és a rendszer működésének stabilitása és megbízhatósága nagymértékben garantált.
Eredeti termékinformáció
keresztül aRS232interfész és UPS intelligens felügyeleti szoftver, képes kommunikálni a számítógéppel, a kommunikációs felületen pedig jól láthatóan megjeleníthetők az UPS különböző paraméterei.SNMP adapterekopcionális, és az UPS távoli hálózatkezelési funkcióval rendelkezik, amely azonnali UPS-adatokat és tápellátást biztosít, valamint különféle hálózati operációs rendszereken keresztül kommunikál és kezel.
| Paraméter | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Névleges kapacitás | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW |
| Névleges feszültség | 220/230VAC opcionális | 220/230VAC opcionális | 220/230VAC opcionális | 220/230VAC opcionális | 220/230VAC opcionális | 220/230VAC opcionális | 220/230VAC opcionális |
| Névleges frekvencia | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Bemeneti feszültség tartomány | Ha terhelés <70%: 115±5–295±5VAC; Ha terhelés ≥70%: 160±5–295±5VAC | Azonos | Azonos | 176–276 VAC | 176–276 VAC | 176–276 VAC | 176–276 VAC |
| Bemeneti frekvencia tartomány | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz |
| Teljesítménytényező | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Kimeneti leválasztó transzformátor | — | — | — | Beépített | Beépített | Beépített | Beépített |
| Kimeneti feszültség tartomány | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Kimeneti frekvencia tartomány (akkumulátor üzemmód) | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% |
| Kimeneti hullámforma – Lineáris terhelés | ≤3% torzítás | ≤3% torzítás | ≤3% torzítás | ≤3% torzítás | ≤3% torzítás | ≤3% torzítás | ≤3% torzítás |
| Kimeneti hullámforma – Nemlineáris terhelés | ≤6% torzítás | ≤6% torzítás | ≤6% torzítás | ≤6% torzítás | ≤6% torzítás | ≤6% torzítás | ≤6% torzítás |
| Túlterhelési kapacitás | 110–150%: 5 perc, majd átkapcsolás bypassra; >150%: 30 s, majd váltson bypassra | Azonos | Azonos | 105–130%: 10 perc riasztás, majd átkapcsolás bypassra; >130%: 1 s riasztás és átkapcsolás bypassra; a kimenet 1 perc múlva zár | Azonos | Azonos | Azonos |
| Peak Crest Factor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Akkumulátor feszültség | Standard: 24VDC; Hosszabbított: 36VDC | Standard: 48VDC; Hosszabbított: 72VDC | Standard: 72VDC; Hosszabbított: 96VDC | 192VDC; 240VDC opcionális | 192VDC; 240VDC opcionális | 192VDC; 240VDC opcionális | 192VDC; 240VDC opcionális |
| Kapcsolási idő (Hálózat → Akkumulátor) | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Kommunikációs interfész | RS232; SNMP opcionális | RS232; SNMP opcionális | RS232; SNMP opcionális | RS232; SNMP opcionális | RS232; SNMP opcionális | RS232; SNMP opcionális | RS232; SNMP opcionális |
| Üzemi hőmérséklet | -20°C és +55°C között* | -20°C és +55°C között* | -20°C és +55°C között* | -20°C és +55°C között* | -20°C és +55°C között* | -20°C és +55°C között* | -20°C és +55°C között* |
| Relatív páratartalom | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál |
| Tárolási hőmérséklet | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között |
| Magasság | 1500 m-ig | 1500 m-ig | 1500 m-ig | 1500 m-ig | 1500 m-ig | 1500 m-ig | 1500 m-ig |
| Méretek (Sz × M × Ma, mm) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Nettó tömeg (kg) | Szabvány: 8,5; Meghosszabbítva: 11.9 | Szabvány: 16; Bővített: 22.0 | Szabvány: 18,2; Meghosszabbítva: 27.9 | Szabvány: 51; Bővítve: 62 | Szabvány: 55; Bővítve: 63 | Kérjük, forduljon hozzánk | Kérjük, forduljon hozzánk |
| Megvalósítási szabvány | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Megjegyzések:
| Paraméter | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Névleges kapacitás | 6KVA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW | 30KVA / 24KW |
| Névleges feszültség | 380/400VAC opcionális | 380/400VAC opcionális | 380/400VAC opcionális | 380/400VAC opcionális | 380/400VAC opcionális |
| Névleges frekvencia | 50 Hz | 50 Hz | 50 Hz | 50 Hz | 50 Hz |
| Bemeneti feszültség tartomány | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC |
| Bemeneti frekvencia tartomány | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz | 45-55 Hz |
| Teljesítménytényező | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Kimeneti feszültség tartomány | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% | 220VAC ±1% |
| Kimeneti frekvencia tartomány (akkumulátor üzemmód) | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% | 50 Hz ±0,05% |
| Kimeneti hullámforma – Lineáris terhelés | <3% | <3% | <3% | <3% | <3% |
| Kimeneti hullámforma – Nemlineáris terhelés | <4% | <4% | <4% | <4% | <4% |
| Túlterhelési kapacitás | 105%–130%: 10 perc, majd átkapcsol bypassra; >130%: 1 mp riasztás, majd átkapcsol bypassra; a kimenet 1 perc után leáll. A túlterhelés megszüntetése után az UPS automatikusan visszatér inverter üzemmódba. | Azonos | Azonos | Azonos | Azonos |
| Peak Crest Factor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Akkumulátor feszültség | 192VDC / 240VDC opcionális | 192VDC / 240VDC opcionális | 192VDC / 240VDC opcionális | 192VDC / 240VDC opcionális | 192VDC / 240VDC opcionális |
| Kapcsolási idő | 0 ms | 0 ms | 0 ms | 0 ms | 0 ms |
| Kommunikációs interfész | — | — | — | — | — |
| Üzemi hőmérséklet | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között |
| Relatív páratartalom | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál | 0-95%, nem kondenzál |
| Tárolási hőmérséklet | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között | -20°C és +55°C között |
| Magasság | 1500 m felett: kapacitáscsökkentés szükséges | 1500 m felett: kapacitáscsökkentés szükséges | 1500 m felett: kapacitáscsökkentés szükséges | 1500 m felett: kapacitáscsökkentés szükséges | 1500 m felett: kapacitáscsökkentés szükséges |
| Megvalósítási szabvány | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Megjegyzés: Az eredeti kép üresen hagyja a Kommunikációs felület, Munkakörnyezet és Fizikai tulajdonságok mezőket, így nem adtam hozzá nem támogatott specifikációkat.
A nagyfrekvenciás online szünetmentes tápegység kapacitásának kiválasztását a tényleges terhelésen kell alapulnia, nem pedig egyszerűen az eszközök számán.
1. lépés – Számítsa ki a tényleges terhelést
Először határozza meg a szerverek, hálózati berendezések, orvosi eszközök, vezérlőrendszerek és más kritikus terhelések tényleges energiaszükségletét.
2. lépés – Fontolja meg a jövőbeli bővítést
Ha az adatközpont vagy a szerverterem bővítését tervezik a jövőben, elegendő kapacitást kell lefoglalni, hogy elkerülje az UPS hosszabb ideig tartó teljes terhelésen történő működését.
3. lépés – Erősítse meg a bemeneti és kimeneti konfigurációt
AHC sorozatalkalmas egyfázisú bemenet/egyfázisú kimenet forgatókönyvekhez, míg aH3C sorozattámogatja mind a háromfázisú bemenet/egyfázisú kimenet, mind a háromfázisú bemenet/háromfázisú kimenet konfigurációkat. Nagyszabású projekteknél a bemeneti és kimeneti módokat meg kell erősíteni az áramelosztó rendszer architektúrája alapján.
4. lépés – Határozza meg az akkumulátor tartalék idejét
Az UPS névleges kapacitása és az akkumulátor tartalék ideje különálló paraméterek. A kapacitás határozza meg, hogy az UPS mekkora terhelést tud támogatni, míg az akkumulátorcsomag elsősorban az áramellátás időtartamát határozza meg kimaradás esetén.
5. lépés – Ellenőrizze a generátor kompatibilitását
Ha a projekt dízelgenerátorokat vagy más üzemanyaggal működő termelőberendezést foglal magában, ellenőrizze a bemeneti frekvenciát és a generátor kimeneti jellemzőit. Ez a terméksorozat a következő bemeneti frekvenciatartományt támogatja45-55 Hz, ami alkalmassá teszi a generátorral hajtott alkalmazásokhoz.
A beszerzési csapatok esetében a döntést a tényleges elektromos feltételek alapján kell meghozni:
Válasszon nagyfrekvenciás UPS-t, ha:

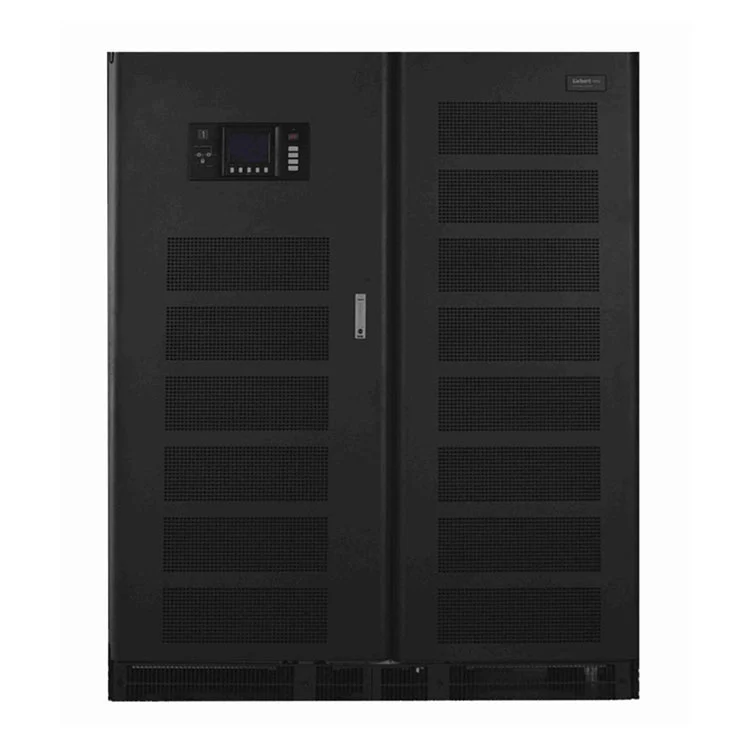

Fontolja meg az alacsony frekvenciájú UPS-t, ha:
Nincs általános válasz arra, hogy a magas frekvencia mindig jobb, mint az alacsony frekvencia. A professzionális UPS kiválasztásához a HAGOE azt javasolja, hogy értékelje atényleges terhelési profil, maximális terhelés, nemlineáris terhelési százalék, motor indítóáram, szükséges tartalék idő, generátor jellemzői, környezeti feltételek és jövőbeli tágulási kapacitásaz UPS architektúra kiválasztása előtt.
MertNagyfrekvenciás online UPSprojektek esetén a HAGOE mérnöki csapata segítséget tud nyújtani a kapacitás kiválasztásában, a bemeneti/kimeneti konfigurációban, az akkumulátor méretében és az ügyfél kérelmei alapján testreszabott rendszertervezésben.
Az adatközpontok magas szintű áramellátást és áramminőséget igényelnek. ANagyfrekvenciás online UPSonline kettős konverziós architektúrát használ a kritikus informatikai terhelések folyamatos, szabályozott teljesítménnyel történő ellátására, mígRS232és választhatóSNMPkommunikációs támogatás távfelügyelet.
Az orvosi berendezések érzékenyek lehetnek az áramellátási zavarokra. Az UPS alkalmazható orvosi információs rendszerekre, precíziós orvosi berendezésekre és egyéb kritikus terhelésekre, amelyek stabil tartalék tápellátást és áramminőség-védelmet igényelnek.
A pénzintézetekben, irodákban, üzleti központokban lévő szerverek, hálózati berendezések és adatterminálok folyamatos működést igényelnek. Az UPS akkumulátor-mentést és távfelügyeletet biztosít, hogy csökkentse a közüzemi szolgáltatások megszakításainak az üzleti rendszerekre gyakorolt hatását.
A feszültségingadozások, elektromos zajok és áramkimaradások hatással lehetnek a precíziós műszerekre és a vezérlőberendezésekre. Az online UPS architektúra szabályozott áramforrást biztosít a kettős átalakítás révén.
A HAGOE a teljes beszerzési ciklusban nyújt támogatást ahelyett, hogy csak az UPS-szekrényt szállítaná.
Előértékesítés:műszaki tanácsadás, termékválasztás, kapacitás egyeztetés, testreszabott megoldás tervezés, minta tesztelés és pályázati dokumentáció.
A gyártás során:termelés nyomon követése, minőségellenőrzési dokumentáció, logisztikai koordináció és export dokumentáció.
Telepítés:Angol nyelvű szerelési kézikönyvek, távoli műszaki útmutatás és üzembe helyezési támogatás. Nagyobb projektek esetén a mérnökök részt vehetnek a helyszíni telepítésben és üzembe helyezésben a projekt terjedelmének megfelelően.
Értékesítés utáni: a 2 év garanciavalamint az élettartamra szóló karbantartás, a távoli hibaelhárítás, a pótalkatrészek szállítása és a műszaki támogatás elérhető a vállalat szervizpolitikájának megfelelően.
ben alakult2008, A HAGOE egy elektromos berendezéseket gyártó Wenzhou-ban, Zhejiang államban, amely integrálja a kutatás-fejlesztést, a tervezést, a gyártást, az értékesítést és a globális szolgáltatást. A társaság jegyzett tőkéje51 millió RMB, egy professzionális mérnöki csapat és egy modern gyártóbázis, a34+ nemzeti szabadalom.

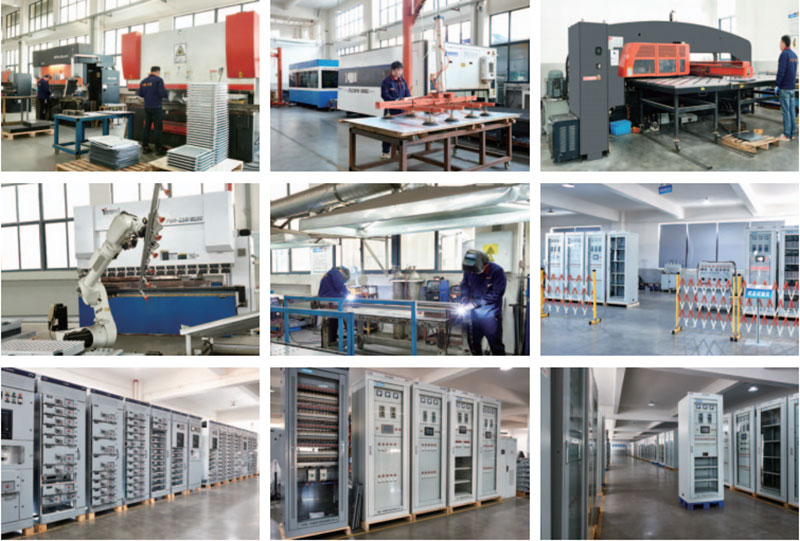

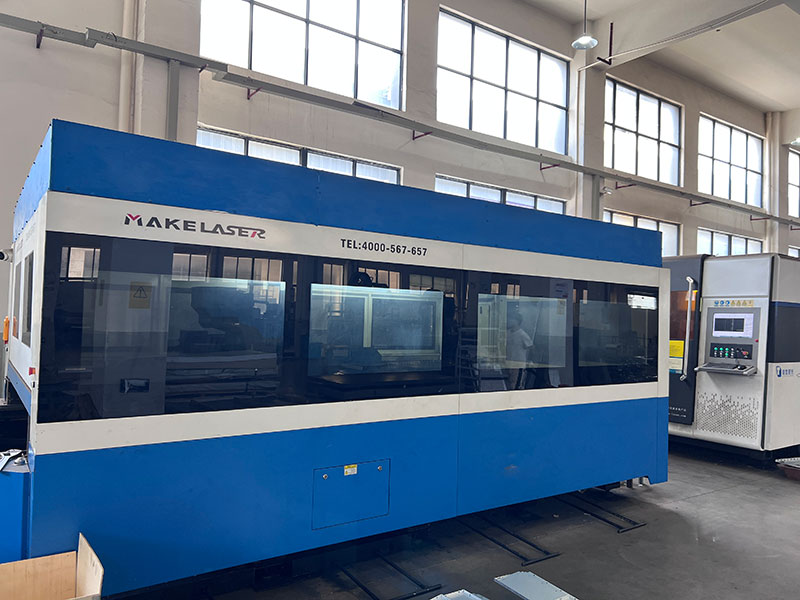

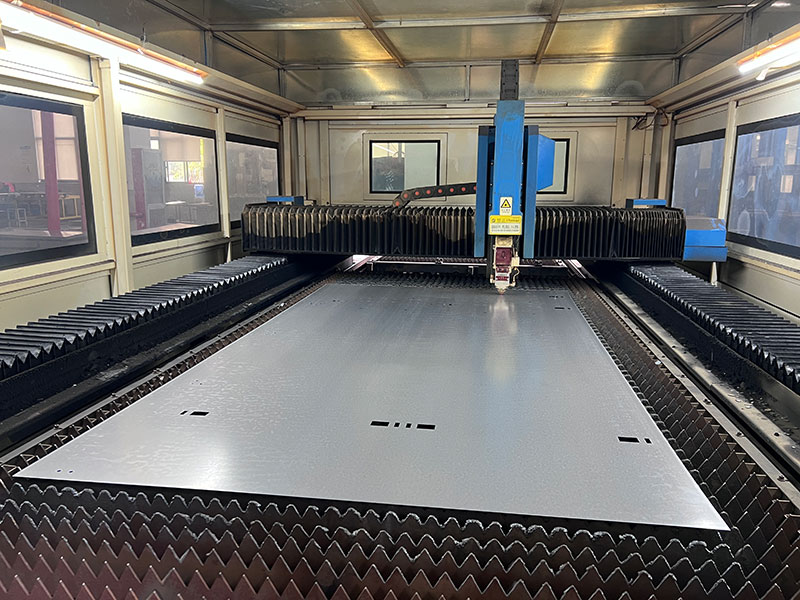

A gyártási rendszer tartalmazzaTRUMPF lézervágó gépek, AMADA CNC hajlítógépek, automatizált toronylyukasztó berendezések, SMT gyártósorok és intelligens öregedésvizsgáló rendszerek, valamint EMC, IP-védelem és környezeti vizsgáló berendezések.
alatt működik a HAGOEISO9001, ISO14001 és ISO45001irányítási rendszerek. Az alkalmazandó termékkörtől függően a vállalat fenntartjaCCC, CE, CB és RoHS- kapcsolatos megfelelés és a vonatkozó GB és IEC követelményeknek megfelelő termékeket fejleszt.
Anonline UPSkettős konverziós architektúrát használ, amelyben a terhelést folyamatosan táplálják az inverteren keresztül. A hagyományos készenléti szünetmentes tápegység általában csak akkor adja át a terhelést az akkumulátoros táplálásra, ha a tápellátás rendellenessé válik.
Igen. AHC sorozategy nagyfrekvenciás online UPS burkolat1-10KVAegybemenetes és egykimenetes konfigurációk.
AH3C sorozatborítók10-30KVAhárom bemenetes és egy kimenetes konfigurációk ésH3C3-10-100KVAhárom bemenetes és három kimenetes konfigurációk.
Igen. A termékleírás a sorozatot anagyfrekvenciás online típus nulla kapcsolási idővel.
A megadott bemeneti frekvencia tartomány a45-55 Hz, ami alkalmassá teszi a rendszert a generátoros környezetre. A generátorkapacitást, a kimeneti stabilitást és az UPS bemeneti követelményeit továbbra is minden projektnél ellenőrizni kell.
Igen. Az UPS támogatjaRS232kommunikációs és intelligens felügyeleti szoftver, míg opcionálisSNMP adapterlehetővé teszi a távoli hálózatkezelést.
A védelmi funkciók közé tartozikVáltóáramú bemeneti túlfeszültség/alacsony feszültség védelem, kimeneti túlterhelés/rövidzár védelem, inverter túlmelegedés elleni védelem, akkumulátor feszültségalacsony figyelmeztetés és akkumulátor túltöltés elleni védelem.
