Cikk összefoglaló:AnAC tápegységa modern elektromos infrastruktúra alapvető része, de a megfelelő konfiguráció kiválasztása sokkal többet jelent, mint a névleges feszültség és áramerősség összehangolása. A terhelés típusa, a védelmi stratégia, a burkolat, a telepítési környezet, a kábelek elrendezése, a karbantartási hozzáférés és a jövőbeni bővítési követelmények mind befolyásolhatják a rendszer megbízhatóságát. Ez a cikk elmagyarázza, hogyan működik a váltakozó áramú tápegység az ipari és infrastrukturális alkalmazásokban, milyen alkatrészeket használnak általában, hogyan válasszuk ki a megfelelő megoldást, és hogyan csökkentheti a megfelelően megtervezett rendszer az elektromos kockázatokat, egyszerűsítheti a karbantartást és támogatja a berendezések stabil működését. A HAGOE váltakozó áramú tápegység paneleket és váltóáramú paneldobozokat kínál, amelyek különböző projektkövetelményekhez konfigurálhatók, beleértve az ipari berendezéseket, az infrastruktúrát, a telekommunikációt, a megújuló energiát és a helyi áramelosztást.
AnAC tápegységolyan elektromos rendszer vagy szerelvény, amelyet arra terveztek, hogy váltakozó áramot fogadjon, és biztonságosan és megbízhatóan továbbítsa azt berendezésekhez, áramkörökhöz vagy elektromos rendszerekhez. A gyakorlati ipari alkalmazásokban a kifejezés nem csak egy alapvető elektromos energiaforrásra utalhat. Egy megfelelően megtervezett váltakozó áramú tápegység egy összehangolt megoldásban egyesítheti az áramelosztást, az áramkör leválasztását, a túláramvédelmet, a mérést, a kapcsolást, a vezérlést és a terminálcsatlakozásokat.
Ez a megkülönböztetés azért fontos, mert az elektromos terhelések ritkán működnek elszigetelten. Egy gyár rendelkezhet motorokkal, automatizálási berendezésekkel, vezérlőrendszerekkel, világítással, kommunikációs berendezésekkel és segédeszközökkel, amelyek ugyanazon az elektromos infrastruktúrán osztoznak. Megfelelő elosztás és védelem nélkül az egyik leágazó áramkörben fellépő probléma más berendezéseket is érinthet, és szükségtelen leállást okozhat.
A modern váltakozó áramú tápegységeket ezért a teljes alkalmazásra kell tervezni, nem pedig egyetlen elektromos besorolásra. A berendezés meghatározása előtt figyelembe kell venni a feszültséget, áramerősséget, terhelési jellemzőket, hibaállapotokat, környezeti expozíciót, burkolati követelményeket, kábelelvezetést és karbantartási hozzáférést.
A HAGOE váltakozó áramú tápellátási megoldásokat fejleszt ipari berendezésekhez, infrastrukturális projektekhez, távközlési létesítményekhez, megújuló energiarendszerekhez és más alkalmazásokhoz, amelyek szabályozott és védett váltakozó áramú áramelosztást igényelnek.
A váltakozó áramú tápegység alapvető működési folyamata a bejövő elektromos forrás és a csatlakoztatott terhelések közötti szabályozott útvonalként értelmezhető.
Ez az architektúra szervezettebb elektromos interfészt hoz létre. Ahelyett, hogy számos terhelést közvetlenül egy szabályozatlan tápra csatlakoztatna, a rendszer meghatározott áramköröket biztosít megfelelő védelmi és leválasztási pontokkal.
A pontos elrendezés a projekttől függ. Egy kompakt, gépre szerelt doboznak csak kevés védett áramkörre van szüksége, míg egy ipari segédüzemi panelhez több elágazó áramkör, mérő, leválasztó, mágneskapcsoló és egyéb alkatrész szükséges.
Az AC tápegység belső konfigurációját az elektromos követelményeknek és a működési környezetnek megfelelően kell kiválasztani. A gyakori összetevők a következők:
| Összetevő | Elsődleges funkció | Tipikus megfontolás |
|---|---|---|
| Fő megszakító | Primer áramköri védelmet és kapcsolást biztosít | Névleges áram, feszültség, megszakítási képesség |
| Elágazó megszakítók | Védje az egyes lefelé irányuló áramköröket | Terhelési áram és koordináció |
| Izolátor | Működéshez vagy karbantartáshoz elektromos szigetelést biztosít | Izolálási követelmények és telepítési mód |
| Biztosíték | Túláram elleni védelmet biztosít | A biztosíték típusa, besorolása és alkalmazása |
| Kontaktor | Lehetővé teszi az elektromos kapcsolást és vezérlést | Terhelés típusa és kapcsolási gyakorisága |
| Méter | Elektromos mérést biztosít | Feszültség, áram, teljesítmény vagy egyéb felügyelt paraméterek |
| Sorkapcsok | Szervezze meg a helyszíni vezetékek csatlakozásait | Vezeték mérete és csatlakozási elrendezése |
| Gyűjtősín | Elosztja az elektromos energiát a szerelvényen belül | Áramkapacitás, szigetelés és hézag |
| Tokozás | Védi az elektromos alkatrészeket és a vezetékeket | Anyag, méretek, környezet és védelmi szint |
Nem minden váltóáramú tápegységhez van szükség az összes összetevőre. A hatékony tervezés elkerüli a szükségtelen bonyolultságot, miközben biztosítja az alkalmazás által megkívánt funkciókat.

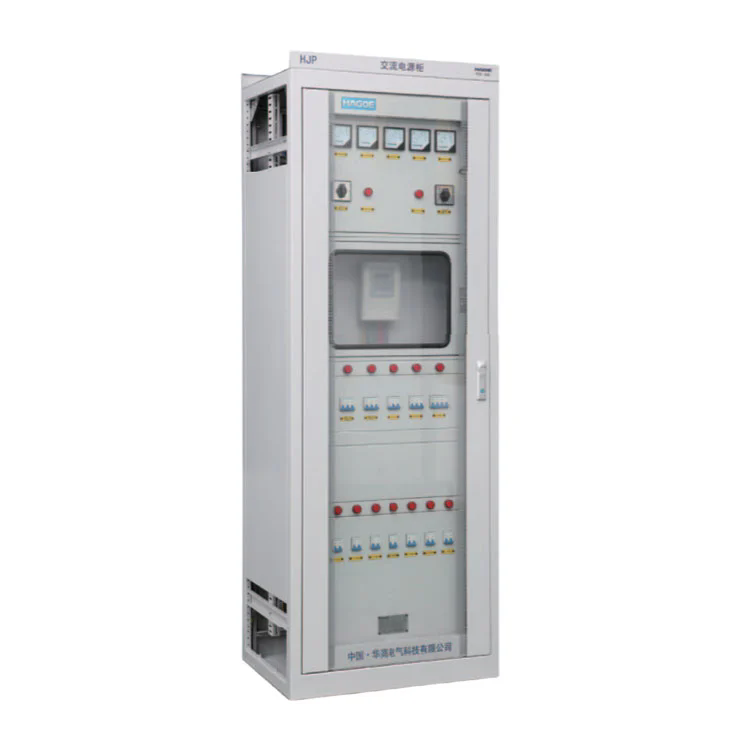

Két általános konfiguráció a váltakozó áramú tápegység panel és a váltakozó áramú paneldoboz. Bár funkcióik átfedik egymást, fizikai formájuk és tervezett telepítésük eltérő lehet.
Nagyméretű ipari létesítményeknél előnyösebb lehet egy panel, mert több áramkört és szélesebb komponenselrendezést is képes befogadni. Egy gépgyártó vagy berendezés-integrátor számára a kompakt paneldoboz leegyszerűsíti a helyi vezetékezést és csökkenti az elektromos alkatrészek helyigényét.
A helyes választás az áramkörök számától, a telepítés helyétől, a rendelkezésre álló helytől, a kábelvezetéstől, a karbantartási követelményektől és a környezeti feltételektől függ.
Ha csak névleges feszültség és áram alapján választ AC tápegységet, az később problémákat okozhat. Jobb megközelítés a teljes elektromos alkalmazás értékelése a specifikáció véglegesítése előtt.
Projektalapú beszerzés esetén egysoros diagram, terhelési lista, felszerelési specifikációk, szerelési rajzok és kábelkövetelmények megadása sokkal pontosabbá teheti a tervezési folyamatot.
A különböző elektromos terhelések eltérő igényeket támasztanak a váltakozó áramú tápegységekkel szemben. Például egy rezisztív fűtőelem másképpen viselkedik, mint egy motor vagy egy elektronikus vezérlőrendszer.
| Terhelés típusa | Tipikus Jellemző | Tervezés Figyelem |
|---|---|---|
| Ellenállásos terhelések | Általában kiszámítható aktuális kereslet | Folyamatos áram- és hőterhelés |
| Induktív terhelések | Tartalmazhat meddőteljesítményt és kapcsolási hatásokat | Védelmi és kapcsolókészülék kiválasztása |
| Motorok | Az indítóáram meghaladhatja az üzemi áramot | Indítási feltételek, védelem és kapcsolás |
| Elektronikus berendezések | Érzékeny lehet az áramminőségre és a megszakításokra | Védelem, felügyelet és rendszerkompatibilitás |
| Vegyes ipari terhelések | Több terheléstípus működik egyszerre | Terhelésszámítás, áramkörök szétválasztása és koordinálása |
Az indítóáram vagy tranziens állapot figyelmen kívül hagyása kellemetlen kioldáshoz vagy alulméretezett rendszerhez vezethet. Ezzel szemben a túlméretezett túlméretezés növelheti a berendezés költségeit és a szekrény méreteit anélkül, hogy jelentős működési előnyöket biztosítana.
A kiegyensúlyozott tervezésnek ezért figyelembe kell vennie a jelenlegi működési feltételeket és a reális jövőbeli követelményeket.
Az elektromos védelem a váltakozó áramú tápegységek egyik legfontosabb funkciója. A védőeszközök segítenek a rendellenes áramkörök leválasztásában és csökkentik az elektromos hibák lehetséges hatását.
A védelem azonban csak egy része az általános tervezésnek. A burkolat azért is fontos szerepet játszik, mert meghatározza, hogy az elektromos alkatrészek hogyan védve vannak a környező környezettől, és hogy a személyzet milyen biztonságosan kommunikálhat a berendezéssel.
A burkolattal kapcsolatos fontos szempontok a következők:
A HAGOE váltóáramú tápellátási megoldásai a telepítési feltételeknek, a burkolati követelményeknek, a kábelelrendezésnek és a projektspecifikus elektromos specifikációknak megfelelően konfigurálhatók. Ez különösen akkor hasznos, ha a szokásos, készen kapható berendezések nem felelnek meg a telephely fizikai vagy elektromos korlátainak.
A váltakozó áramú tápegységeket számos iparágban használják, mivel a legtöbb ipari és kereskedelmi elektromos rendszer szabályozott interfészt igényel a bejövő forrás és az egyes terhelések között.
Ipari gyártás:A termelési létesítmények váltakozó áramú tápegységeket használnak a gépekhez, automatizálási rendszerekhez, vezérlőberendezésekhez, segédterhelésekhez és helyi elektromos elosztáshoz. A megfelelő áramkör-szervezés megkönnyítheti a hibaelhárítást és csökkentheti az egyes elektromos hibák hatását.
Teljesítmény és infrastruktúra:Az infrastrukturális projektek megbízható kiegészítő tápellátást igényelhetnek a terepi berendezésekhez, vezérlőrendszerekhez, elektromos helyiségekhez és egyéb támogató berendezésekhez. Előfordulhat, hogy a berendezésnek meg kell felelnie a konkrét projektrajzoknak és környezetvédelmi követelményeknek.
Távközlés:A távközlési létesítmények érzékeny kommunikációs és vezérlőberendezéseket tartalmaznak, amelyek a szervezett elektromos elosztástól függenek. A váltakozó áramú tápegységek védett tápcsatlakozókat biztosíthatnak berendezések és segédrendszerek számára.
Megújuló energia:A fotovoltaikus és energiatárolási projektek több elektromos alrendszert tartalmaznak. A váltakozó áramú tápegységek használhatók segédáramkörökhöz, helyi vezérlőberendezésekhez, védelmi funkciókhoz és egyéb AC-oldali alkalmazásokhoz.
Gépek és berendezések:A kompakt váltóáramú paneldobozok beépíthetők a gépekbe vagy mellé szerelhetők, hogy helyi védelmet, kapcsolási és csatlakozási pontokat biztosítsanak. Ez segíthet a berendezésgyártóknak szervezettebb elektromos architektúra kialakításában.
A HAGOE Electric Technology Co., Ltd. 2008 óta foglalkozik elektromos berendezések gyártásával és tervezésével. Képességei kutatás-fejlesztésre, mérnöki tervezésre, gyártásra, tesztelésre, értékesítésre és export szolgáltatásokra terjednek ki.
A váltakozó áramú tápegységet vásárló ügyfelek számára a gyártó értéke nem korlátozódik a fizikai szekrényre. A projektkövetelmények gyakran magukban foglalják az elektromos konfigurációt, a rajzokat, az alkatrészek kiválasztását, a burkolat méreteit, a dokumentációt, a csomagolást és a műszaki koordinációt. Egy gyártó, aki képes támogatni ezeket a szakaszokat, segíthet csökkenteni a kommunikációs hézagokat a beszerzési, mérnöki, telepítési és üzembe helyezési csapatok között.
A HAGOE szabványos termékeket és testreszabott megoldásokat egyaránt támogat. Váltóáramú tápegységei AC tápegység paneleket és váltóáramú paneldobozokat tartalmaznak, amelyek a projekt követelményei szerint konfigurálhatók.
A tengerentúli EPC vállalkozók, forgalmazók, berendezésgyártók és ipari felhasználók számára ez a projektorientált megközelítés különösen hasznos lehet, ha a szabványos méretek vagy a szabványos elektromos konfigurációk nem elegendőek.
Még egy jól megtervezett váltakozó áramú tápegység is megfelelő telepítést és rutinszerű ellenőrzést igényel. A feszültség alá helyezés előtt szakképzett elektromos személyzetnek ellenőriznie kell, hogy a telepítés megfelel-e a jóváhagyott rajzoknak és a vonatkozó helyi követelményeknek.
A gyakorlati ellenőrzési program a következőket tartalmazhatja:
A karbantartási intervallumokat a berendezés, a működési környezet, a munkaciklus, a gyártó ajánlásai és a vonatkozó előírások szerint kell meghatározni. Bármilyen feszültség alatt álló elektromos berendezést érintő ellenőrzést vagy javítást csak megfelelően képzett személyzet végezhet el, betartva a helyszín biztonsági eljárásait.
Számos elkerülhető hiba a szükségesnél drágábbá vagy kevésbé megbízhatóvá teheti a váltakozó áramú tápegységet.
1. Mi az a váltakozó áramú tápegység?
A váltakozó áramú tápegység olyan elektromos forrás vagy szerelvény, amelyet arra terveztek, hogy fogadja, vezérelje, védje, elosztja vagy adjon váltakozó áramot a csatlakoztatott berendezésekhez. Az ipari váltakozó áramú tápegység panelek kombinálhatják az elosztási, védelmi, kapcsolási, mérési és csatlakozási funkciókat.
2. Mi a különbség a váltakozó áramú tápegység panel és a váltakozó áramú paneldoboz között?
A váltakozó áramú tápegység panel általában a váltakozó áramú bemeneti, elosztási, védelmi és vezérlőáramkörök átfogóbb elrendezésére szolgál. A váltóáramú paneldobozok általában kompaktabbak, és alkalmasak helyi berendezésszintű áramelosztásra vagy -vezérlésre.
3. Milyen információkat kell megadnom váltóáramú tápellátás igénylésekor?
A hasznos információk közé tartozik a rendszer feszültsége, névleges áramerőssége, áramkörök száma, terheléstípusok, telepítési környezet, burkolati követelmények, kábelbevezetési irány, szerelési mód, felügyeleti követelmények, vonatkozó szabványok és projektrajzok. Egy egysoros diagram és rakománylista jelentősen megkönnyítheti a műszaki értékelést.
4. Testreszabható az AC tápegység?
Igen. A projekttől függően a váltakozó áramú tápegység konfigurálható az elektromos névleges értékek, az áramkör mennyisége, a védőeszközök, a burkolat méretei, az alkatrészek elrendezése, a kábelbevezetés, a szerelési elrendezés, a felügyeleti funkciók, az adattáblák és a dokumentációs követelmények alapján.
5. Hol használják általánosan a váltakozó áramú tápegység paneleket?
Jellemző alkalmazások az ipari gyártás, az infrastruktúra, a távközlés, a megújuló energia projektek, az automatizálási rendszerek, a segédenergia-rendszerek és a gépintegráció.
6. Miért fontos a burkolat kiválasztása?
A ház megvédi az elektromos alkatrészeket és a vezetékeket a környezeti és mechanikai hatásoktól. A ház kiválasztásakor figyelembe kell venni a port, a nedvességet, a hőmérsékletet, a telepítés helyét, a kábelek elvezetését és a karbantartáshoz való hozzáférést.
7. Támogathat-e a HAGOE tengerentúli projekteket?
A HAGOE mérnöki és exporttámogatást nyújt a vonatkozó projektekhez, beleértve a műszaki tanácsadást, az egyedi gyártást, a minőségi dokumentációt, az exportcsomagolást, a logisztikai koordinációt, a telepítési útmutatást és az értékesítés utáni műszaki támogatást.
Egy megbízhatóAC tápegységtöbb, mint egy elektromos alkatrészeket tartalmazó burkolat. Ez egy fontos interfész az upstream áramforrás és a downstream berendezések között, egyesíti az energiaelosztást, a védelmet, a leválasztást, a kapcsolást, a felügyeletet és a szervezett vezetékezést az alkalmazás követelményei szerint.
A leghatékonyabb megoldás az elektromos terhelés és a telepítési környezet világos megértésével kezdődik. A feszültség és az áramerősség alapvető kiindulási pontok, de a terhelési jellemzőket, a hibaállapotokat, a burkolati követelményeket, a kábelvezetést, a karbantartási hozzáférést, a felügyeleti igényeket és a jövőbeni bővítést is értékelni kell.
Az ipari felhasználók, berendezésgyártók, EPC-vállalkozók, infrastruktúra-fejlesztők, távközlési létesítmények és megújuló energia projektek számára a tapasztalt gyártókkal való együttműködés leegyszerűsítheti ezt a folyamatot.HAGOEegyesíti az elektrotechnikát, a gyártást, a tesztelést, a testreszabást és az exporttámogatást, hogy AC tápellátási megoldásokat fejlesszen ki különböző projektkörülményekhez.
Ha egy váltakozó áramú tápegység panelt, váltóáramú paneldobozt vagy egy testreszabott váltakozó áramú áramelosztási megoldást értékel, adja meg elektromos specifikációit, terhelési adatait, rajzait és telepítési követelményeit a HAGOE-nak.Vegye fel velünk a kapcsolatothogy megvitassák a projekt követelményeit, és praktikus AC tápegység konfigurációt találjanak az alkalmazáshoz.
