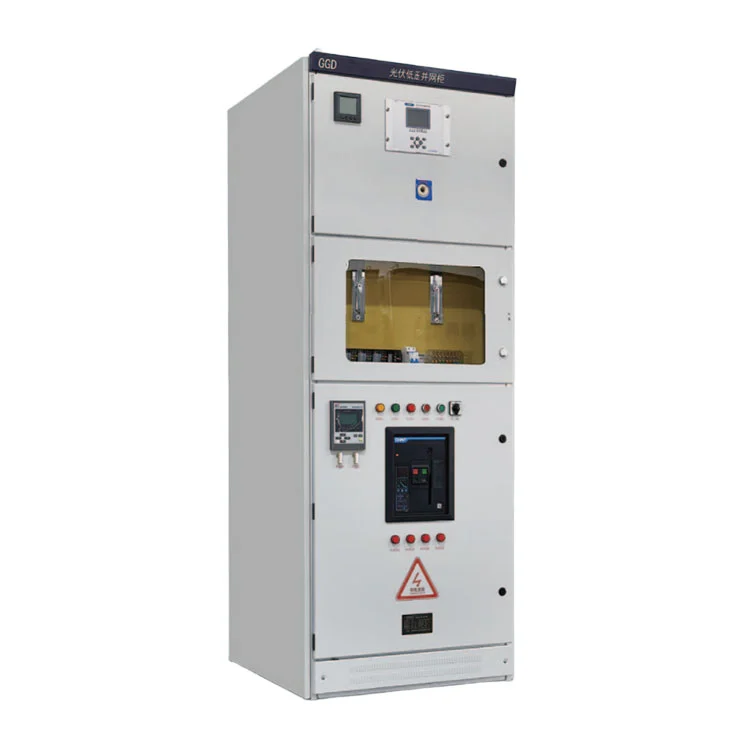

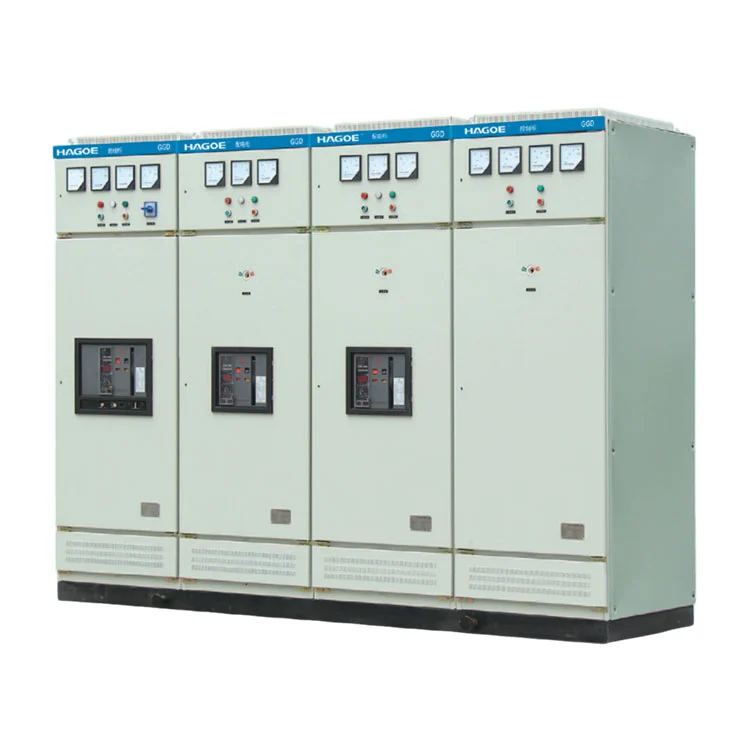

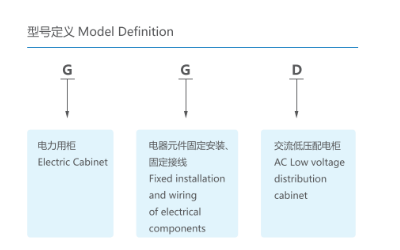

A GGD nem egyszerűen egy fémház. Ez egykisfeszültségű kapcsolóberendezés szerelvénymegszakítókat, gyűjtősíneket, védelmi eszközöket, mérőműszereket és vezérlőelemeket tartalmaz.
Egy tipikus elosztórendszerben a tápfeszültséget egy transzformátoron keresztül csökkentik, mielőtt a kisfeszültségű kapcsolóberendezésbe lépne. A GGD alacsony feszültségű kapcsolóberendezés a fő bejövő áramkörön keresztül kapja az áramot, és az egyes betápláló áramkörökön keresztül osztja el a világításhoz, a motorokhoz, a gyártóberendezésekhez és más alacsony feszültségű terhelésekhez.
Az alapvető erőút a következőképpen ábrázolható:
Transzformátor → Fő bejövő áramkör → Gyűjtősín rendszer → Betápláló áramkörök → Elektromos terhelések
Emiatt a kapcsolóberendezés kiválasztásánál a névleges áramnál többet kell figyelembe venni.Várható rövidzárlati áram, terhelési jellemzők, kimenő áramkörök száma, gyűjtősín elrendezés, védelmi koordináció és telepítési feltételekmindegyik befolyásolja a végső konfigurációt.
A GGD kisfeszültségű kapcsolóberendezés fő műszaki értéke az, hogy strukturált és karbantartható platformot biztosítson az alacsony feszültségű áramelosztáshoz.
A mellékelt termékleírások alapján a legfontosabb jellemzők a következők:
A különböző GGD modellek eltérő névleges rövidzárlati megszakítóáramot biztosítanak, lehetővé téve a kapcsolóberendezés kiválasztását a rendszer hibaszintjének megfelelően.
A szekrénynek és a vezető rendszernek ellenállnia kell a rövidzárlati körülmények között keletkező hőhatásoknak és elektromágneses erőknek. A vonatkozó paraméterek közé tartozik a névleges rövid idejű ellenállási áram és a névleges csúcsállósági áram.
A bejövő, kimenő, terhelési és elosztó áramkörök a projekt követelményei szerint konfigurálhatók.
A kialakított szekrényarchitektúra megkönnyíti a berendezések telepítését, az áramkör ellenőrzését és az ezt követő karbantartást.
A GGD1, GGD2 és GGD3 konfigurációkhoz különböző áramértékek állnak rendelkezésre, hogy megfeleljenek a különböző elosztási kapacitásoknak.
A három GGD-csoportot nem szabad egyszerűen különböző szekrényméretnek tekinteni. Főbb különbségeik anévleges áram- és rövidzárlat-tűrő képesség.
| Modell | Névleges feszültség | Névleges áram | Névleges rövidzárlati megszakító áram | Névleges rövid idejű ellenállási áram | Névleges csúcsállósági áram |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A/B:600(630)A/C:400A | 15 kA | 15 kA | 30 kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30 kA | 30 kA | 63 kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50 kA | 50 kA | 105 kA |
Beszerzési megjegyzés:A végső modellt nem szabad kizárólag a terhelési áram alapján kiválasztani. A projekt rövidzárlati szintjét, a transzformátor kapacitását, a védelmi koordinációt és az adagoló konfigurációját is meg kell erősíteni a megrendelés előtt
A kisfeszültségű kapcsolóberendezések kiválasztásánál a névleges rövidzárlati megszakítóáram, a névleges rövid idejű ellenállási áram és a névleges csúcsellenállási áram a hibateljesítmény különböző aspektusait írják le.
A névleges rövidzárlati megszakítóáram a kapcsolóberendezés azon képességére vonatkozik, hogy meghatározott feltételek mellett megszakít egy meghatározott zárlati áramot.
A névleges rövid idejű ellenállási áram azt az áramerősséget jelöli, amelyet a berendezés meghatározott ideig képes ellenállni egy rövidzárlati esemény során, különösen a termikus igénybevétellel kapcsolatban.
A névleges csúcsállósági áram a csúcszárlati áramhoz kapcsolódó elektromágneses erőkre vonatkozik.
Emiatt ezeket a paramétereket össze kell hangolni a projekt várható rövidzárlati áramával, ahelyett, hogy egyszerűen a normál üzemi áramnak megfelelően választanák ki a szekrényt.
A GGD alacsony feszültségű kapcsolóberendezés a projekt elosztási topológiájának megfelelően konfigurálható.
A tipikus konfigurációk a következők:
Csatlakoztatja a szekrényt a transzformátorhoz vagy a felfelé irányuló kisfeszültségű áramforráshoz.
Független betápláló áramköröket biztosít különböző területekhez vagy berendezésekhez.
Megfelelő kapcsoló-, védelmi- és vezérlőberendezésekkel konfigurálva a motoros alkalmazásokhoz.
Dedikált kisfeszültségű áramköröket biztosít a világítási rendszerek számára.
A kondenzátorkompenzáció a projekt teljesítménytényezőjének és meddőteljesítmény-igényének megfelelően beépíthető.
Feszültség, áram, teljesítmény, energia és egyéb felügyeleti funkciók a projekt követelményeinek megfelelően beépíthetők.
A mellékelt termékadatok szerint a GGD sorozat a következő jellemző üzemi körülményekre készült:
Nagy magasságban, magas páratartalomban, erősen korrozív, erős vibrációjú vagy egyéb szokatlan környezetben a tényleges helyszíni feltételeket a műszaki vizsgálati szakaszban meg kell erősíteni, hogy a berendezés megfelelően konfigurálható legyen.
A GGD kisfeszültségű kapcsolóberendezés olyan alkalmazásokhoz alkalmas, amelyek központi kisfeszültségű áramelosztást és vezérlést igényelnek, beleértve:
Erőművek és alállomások
Kisfeszültségű elosztó- és segédáramrendszerekhez.
Ipari gyártás
Gyártósorokhoz, gépekhez, szivattyúkhoz, ventilátorokhoz és egyéb ipari terhelésekhez.
Bányászat és nehézipar
Ipari és bányászati áramelosztó rendszerekhez.
Infrastrukturális projektek
Kisfeszültségű elosztáshoz épületekben, önkormányzati infrastruktúrában és közintézményekben.
Megújuló energia projektek
A megújuló energia projektek váltakozó áramú kisfeszültségű elosztási szakaszának részeként, a teljes rendszerarchitektúra függvényében.
Elosztóhálózati frissítések
Meglévő kisfeszültségű elosztórendszerek korszerűsítésére és bővítésére.
| Megfontolás | Alap elosztó szekrény | GGD alacsony feszültségű kapcsolóberendezés |
|---|---|---|
| Rendszeralkalmazás | Egyszerű elosztás | Ipari és áramelosztás |
| Jelenlegi konfiguráció | Általában korlátozott | Több áramszint |
| Rövidzárlati paraméterek | Korlátozott lehet | Világosan meghatározott |
| Elektromos konfiguráció | Viszonylag egyszerű | Rugalmas |
| Védelmi konfiguráció | Alapvető | Rendszer szerint konfigurálható |
| A projekt alkalmassága | Kis/egyszerű telepítések | Ipari és infrastrukturális projektek |
| Mérnöki testreszabás | Korlátozott | Projekt szerint rendelhető |
Egyszerű lakossági vagy kisüzemi elosztáshoz elegendő lehet egy alapelosztó doboz. Az ipari üzemek, alállomások és infrastrukturális projektek jellemzően pontosabban határozzák megrövidzárlati képesség, gyűjtősín kapacitás, adagoló mennyisége, védelmi konfiguráció és karbantartási követelmények.
Ez az a pont, ahol a GGD kisfeszültségű kapcsolóberendezés-szerelvény alkalmasabbá válik a tervezett elosztó alkalmazásokhoz.
A GGD egy komplett elektromos szerelvény, ami azt jelenti, hogy a termék minősége nem csak az egyes alkatrészektől függ, hanem attól isszekrény gyártási pontosság, gyűjtősín csatlakozások, vezetékhézagok, földelés folytonossága, alkatrészek beszerelése és teljes szekrény huzalozás.
A HAGOE az ISO9001 minőségirányítási rendszer szerint irányítja a termelést, és minőségellenőrzést alkalmaz a beérkező anyagok és alkatrészek ellenőrzésétől a teljes szekrény teszteléséig.
Egy tipikus gyártási folyamat a következőket tartalmazza:
Bejövő ellenőrzés → Lemezfeldolgozás → Szekrény összeszerelés → Gyűjtősín szerelés → Alkatrész szerelés → Bekötés → Elektromos ellenőrzés → Működési tesztelés → Végső ellenőrzés
Mérnöki projektekhez a HAGOE a beszerzési követelményeknek megfelelően műszaki dokumentációt, ellenőrzési jegyzőkönyveket, tanúsítási dokumentumokat, kapcsolási rajzokat és telepítéssel kapcsolatos dokumentumokat tud biztosítani.
A GGD kisfeszültségű kapcsolóberendezéseket főként váltakozó feszültségű kisfeszültségű áramelosztásra, világításra, vezérlésre és védelemre használják erőművekben, alállomásokban, ipari létesítményekben, bányászati vállalkozásokban és infrastrukturális projektekben.
A kiválasztásnak a névleges áram, a várható rövidzárlati áram, az adagolókövetelmények és a rendszerkonfiguráció alapján kell történnie.
Igen. A HAGOE személyre szabhatja az elektromos konfigurációkat a bejövő áramkörök, a kimenő adagolók, a mérés, a védelem, a kompenzáció, a vezérlési követelmények és a telepítési méretek szerint.
A mellékelt szabványos működési feltételek elsősorban a tipikus beépítésekre vonatkoznak. A kültéri használathoz meg kell erősíteni a ház védelmét, a hőmérsékletet, a páratartalmat, a napsugárzást és egyéb környezeti követelményeket a konfiguráció előtt.
