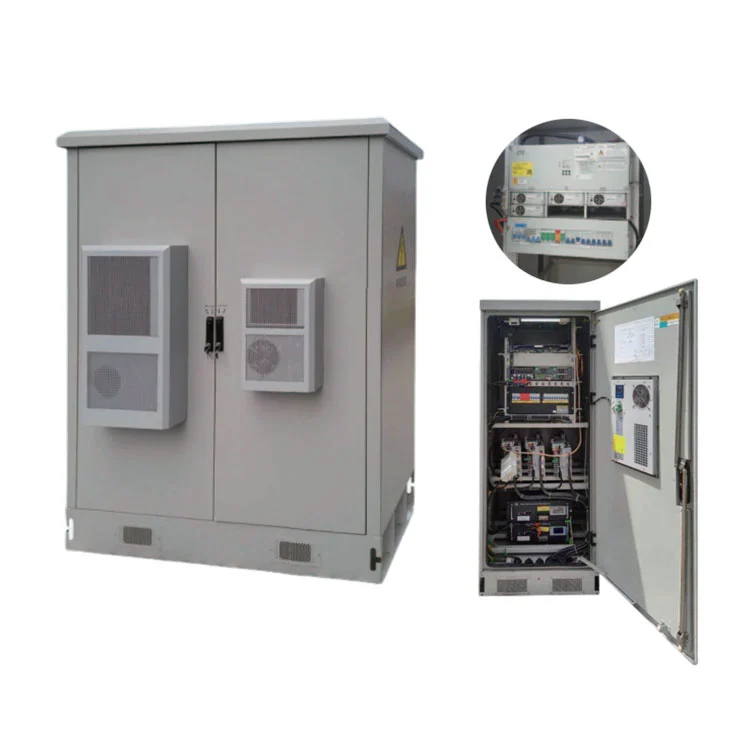

A HAGOE H5GY sorozat5G kültéri egyenáramú tápegység panelintegrálja az AC/DC elosztást, a 48V DC áramátalakítást, az akkumulátorkezelést, a felügyeletet, a hőkezelést és a túlfeszültség elleni védelmet egy kültéri szekrényben. Vel200A és 300A konfigurációk, IP55 védelem, TCP/IP kommunikáció és távfelügyelet5G bázisállomásokhoz, FTTx-hez, adatkommunikációs és hozzáférési berendezésekhez tervezték, ahol stabil egyenáramra van szükség.
A 5G kültéri egyenáramú tápegység paneltöbb, mint egy hagyományos, kültérre szerelt DC panel. A távközlési tápegységeknek stabil egyenáramú kimenetet kell fenntartaniuk a hőmérséklet-ingadozások, a nedvesség, a por, a villámlökések, az akkumulátor elöregedése, a korlátozott telepítési hely és a távoli karbantartási igények mellett.
AHAGOE H5GY sorozategyszekrényes integrált architektúrát követ, amely egyetlen kültéri szekrényben egyesíti az AC/DC elosztást, az egyenirányító tápellátást, az akkumulátorkezelést, a felügyeletet, a hőkezelést és a védelmi funkciókat. Ennek a konfigurációnak az a célja, hogy leegyszerűsítse a helyszíni telepítést és támogassa a folyamatos működést5G, 4G, FTTxés egyéb kommunikációs eszközök.

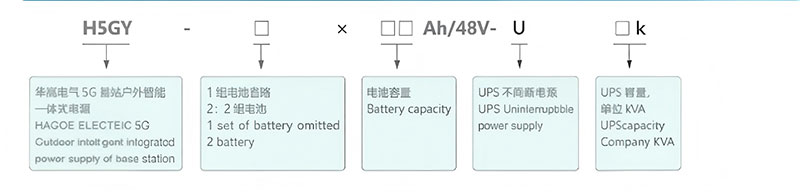

HAGOE H5GY sorozat— Integrált kültéri egyenáramú megoldás az 5G/4G telekommunikációs oldalakhoz.
Egy IP55-ös szekrényben egyesíti az AC/DC elosztást, az egyenirányítót, az akkumulátorkezelést, a felügyeletet és a hőkezelést.
H5GY sorozat oszlopra szerelhető 48V DC tápegységköré van kialakítva48V DCa távközlési berendezések által általánosan használt teljesítményarchitektúra. A rendszer integrálhatja aH48S sorozatbeágyazott DC48V tápegység, felügyeleti modul, egyenirányító modulok, AC/DC elosztó és akkumulátor rendszer a szükséges konfigurációnak megfelelően.
A távközlési vállalkozók és rendszerintegrátorok számára ez azt jelenti, hogy a tápszekrény a tényleges terhelési profil szerint konfigurálható ahelyett, hogy minden projektet rögzített konfigurációra kényszerítenének.
A berendezésrekesz és az akkumulátorrekesz elfogadjalégcsatorna szigetelési technológiaa teljesítményelektronika és az akkumulátorok működési környezetének elkülönítésére. Ez segít csökkenteni a tápegység által termelt hő hatását az akkumulátorrekeszre.
A rendszer környezetfelügyeleti és hőmérséklet-szabályozási funkciókkal is konfigurálható. A magas környezeti hőmérsékletnek vagy jelentős nappali/éjszakai hőmérséklet-ingadozásoknak kitett projekteknél a hőkezelés az akkumulátor és a rendszer megbízhatóságának fontos részévé válik.
Az integrált felügyeleti architektúra olyan funkciókat támogat, mint plakkumulátor kapacitás számítás, hőmérséklet kompenzáció, online akkumulátor tesztelés, automatikus feszültségszabályozás és áramkorlátozás.
Ezek a funkciók lehetővé teszik a kezelők számára, hogy figyelemmel kísérjék az egyenáramú rendszer és az akkumulátor működési állapotát, ahelyett, hogy csak a helyi ellenőrzésre hagyatkoznának. Az akkumulátorral kapcsolatos paraméterek a kiválasztott konfigurációnak megfelelően beépíthetők a teljes felügyeleti rendszerbe.
A rendszer biztosítja aenergiatakarékos alvás funkcióolyan kommunikációs oldalakhoz, ahol a terhelési feltételek idővel változnak. A cél a szükségtelen energiafogyasztás csökkentése, miközben fenntartja a kommunikációs berendezések szükséges tápellátását.
Ez különösen fontos az elosztott távközlési telephelyek esetében, ahol sok szekrény folyamatosan működik, és az energiafogyasztás sok helyen halmozódik fel.
| Tételek | Műszaki paraméterek | Kötelező / Opcionális |
|---|---|---|
| Névleges bemeneti feszültség | AC 380 V ±20% | — |
| Névleges frekvencia | 50 Hz ±10% | — |
| Névleges kimeneti feszültség | DC 110 V / DC 220 V | — |
| Kimeneti feszültség tartomány | DC 90–130 V / DC 180–260 V | — |
| Töltő modul | HG-T, HG-Z, HG-F | Kívánt |
| Töltőmodul áram | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Kívánt |
| Akkumulátor-ellenőrző modul | HG-X: Akár 4 modul (≤4) | Kívánt |
| Elágazó szigetelő modul | HG-I: Akár 16 modul (≤16) | Választható |
| Inverter modul | HG-N1K(1K, 2K, 3K, 5K) | Választható |
| Váltóérték modul | HG-K: Akár 16 modul (≤16) | Választható |
| Szekrénytest mérete | 800 × 600 × 2260 mm(vagy 2360 mm) | Nem szabványos és testreszabható |
| Akkumulátor-figyelő modul | Akár 32 modul (≤32) | Választható |
A konfiguráció felügyeleti modulokat, egyenirányító modulokat, AC/DC elosztást, száraz érintkezőket és rack szerkezeteket tartalmazhat a projekt követelményeinek megfelelően.
A terjesztési rész legfeljebb24P AC/DC megszakító beépítési helyzetei, speciális AC és DC kiosztással a kiválasztott szekrénykonfigurációtól függően.
A felügyeleti és vezérlési architektúra támogathatja6 bemenet és 6 kimenettestreszabható hozzárendeléssel, váltóáram méréssel, többfelhasználós energiafogyasztás érzékeléssel, többszintű kikapcsolás-vezérléssel ésTCP/IPkommunikáció.
Mérnöki megjegyzés:A végső egyenirányító mennyiségét, az akkumulátor kapacitását, a bemeneti/kimeneti konfigurációt és a megszakító elrendezését meg kell erősíteni a projekt terhelésszámításával, a tartalék időigényével és a távközlési berendezések konfigurációjával az árajánlat benyújtása előtt.
Mielőtt kiválasztaná a5G kültéri egyenáramú tápegység panel, a beszerzési és mérnöki csapatoknak öt paramétert kell megerősíteniük:
Terhelhetőség:A 200A vagy 300A konfiguráció kiválasztása előtt határozza meg a teljes folyamatos DC terhelést és a várható jövőbeni bővítést.
Biztonsági mentés követelmény:Az akkumulátor kapacitását a szükséges tartalékidőből, a tényleges terhelésből és a helyi működési feltételekből kell kiszámítani, nem pedig a szekrény kapacitása alapján.
Elosztási elrendezés:Ellenőrizze a szükséges AC/DC megszakító pozíciókat, a bemenetek és kimenetek számát, valamint azt, hogy több terheléscsoport igényel-e fokozatos lekapcsolást.
Kommunikációs protokoll:Ellenőrizze, hogy a webhelykezelési platform megköveteli-eTCP/IP, RS485, RS232vagy száraz érintkezésű riasztó interfészek.
Környezeti feltételek:A szekrény hőkezelési konfigurációjának kiválasztásakor figyelembe kell venni a környezeti hőmérsékletet, páratartalmat, napsugárzást, a telepítés helyét és a karbantartási feltételeket.
Ez a projektalapú kiválasztási módszer segít elkerülni az alulméretezett rendszereket és a szükségtelen berendezések kapacitását.
A szabványos falra szerelhető vagy kompakt egyenáramú rendszerekhez a HAGOE angol nyelvű telepítési dokumentációt és távoli műszaki útmutatást biztosít.
Közepes méretű egyenáramú panelek és komplett elektromos szekrények esetében a mérnökök a projekt elrendezése szerint szerelési és üzembe helyezési támogatást tudnak nyújtani. Nagyobb alállomási, fotovoltaikus vagy EPC projektekhez a HAGOE külön telepítési és üzembe helyezési tervet készíthet, és összehangolhatja a berendezések üzembe helyezését a teljes építési ütemtervvel.
A telepítési támogatás tartalmazzaüzemeltetési oktatás, üzembe helyezési útmutatás és távoli hibaelhárítás, segít az ügyfél karbantartó csapatának megismerkedni a rutinszerű működéssel.
AH5GY sorozatú kültéri távközlési tápegység / IOPUkültéri egyenáramú tápegységként használható olyan cellás kommunikációs helyeken, ahol a berendezés stabilitást igényel48V DCtápellátás és akkumulátor tartalék.
Az elosztott optikai hozzáférési és kommunikációs csomópontok esetében az integrált szekrénykialakítás kombinálhatja az energiaátalakítást, az akkumulátoros biztonsági mentést, a felügyeletet és az elosztást egy kompakt kültéri telepítésen belül.
A rendszer képes támogatni a központosítást igénylő kommunikációs és hozzáférési berendezéseket48V DCáramforrás távfelügyeleti és riasztó interfészekkel.
IP55védelem, környezetfelügyelet, akkumulátorkezelés és lopásgátló lehetőségek teszik a rendszert olyan helyszínekre is alkalmassá, ahol a rendszeres kézi ellenőrzés korlátozott.
A meglévő 3G/4G telephelyeken, amelyeket 5G-re frissítenek, a rendszer az új terhelési követelményeknek, az elosztási elrendezésnek és az akkumulátor-biztonsági követelményeknek megfelelően konfigurálható.
A HAGOE azóta foglalkozik elektromos berendezések gyártásával2008, a terméklefedettség az egyenáramú táprendszerektől és az UPS/EPS-től az energiaelosztásig, az automatizálás vezérléséig és az új energetikai elektromos berendezésekig terjed. Ez lehetővé teszi a távközlési projektek összehangolását a kapcsolódó elektromos rendszerekkel egyetlen mérnöki csapaton keresztül.
A cég saját gyártóbázist üzemeltet és integrálK+F, mérnöki, gyártási, tesztelési és exportszolgáltatások. A szabványos termékek testreszabott szekrényméretekkel, elosztási elrendezésekkel, kommunikációs interfésszel és felügyeleti konfigurációkkal együtt szállíthatók.

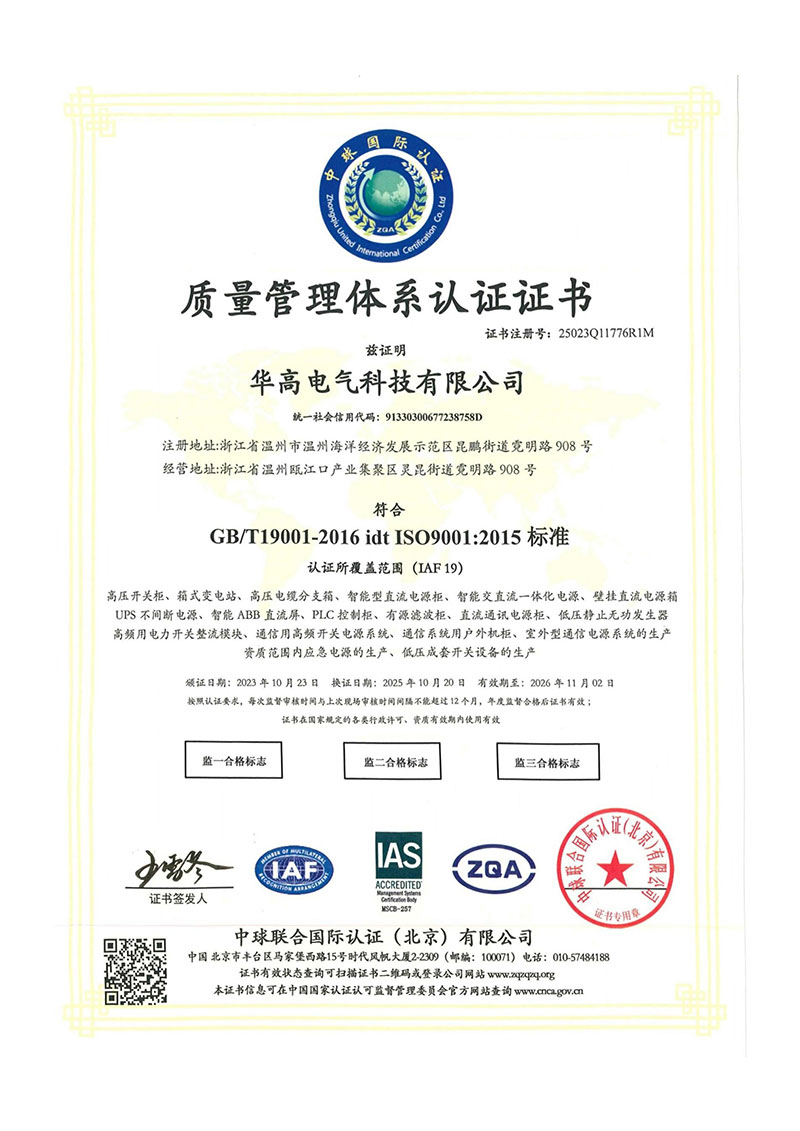

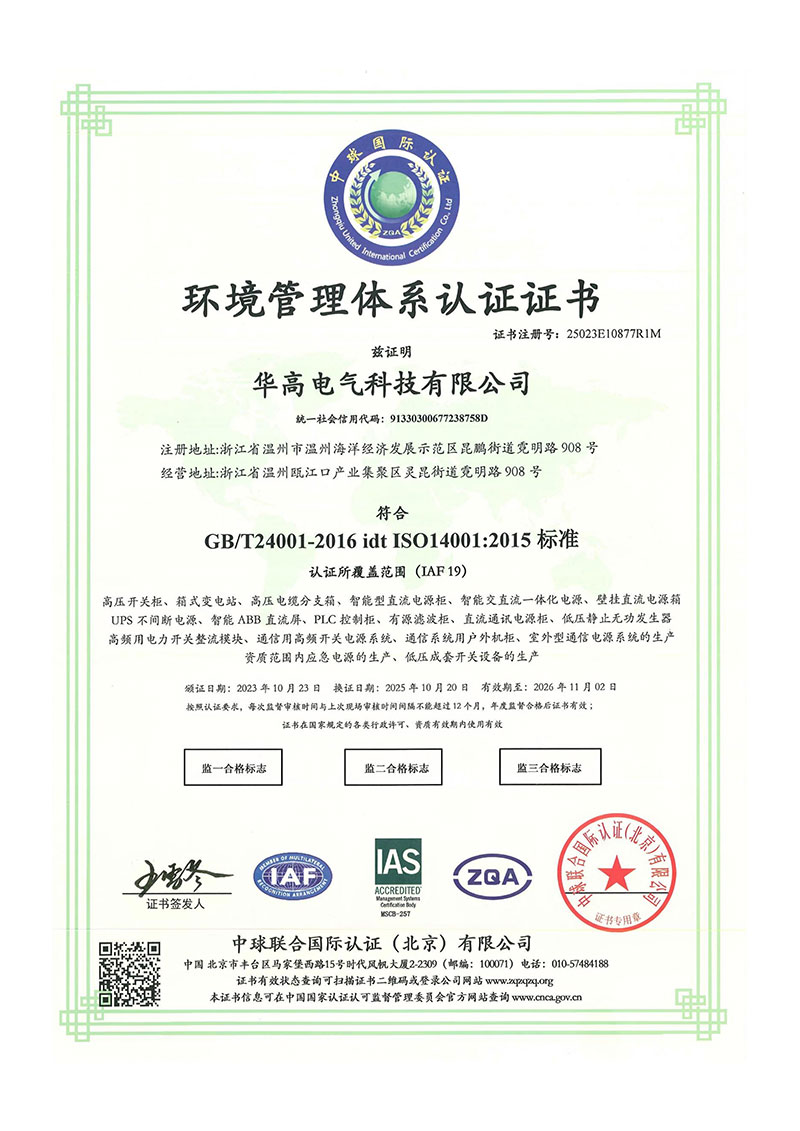

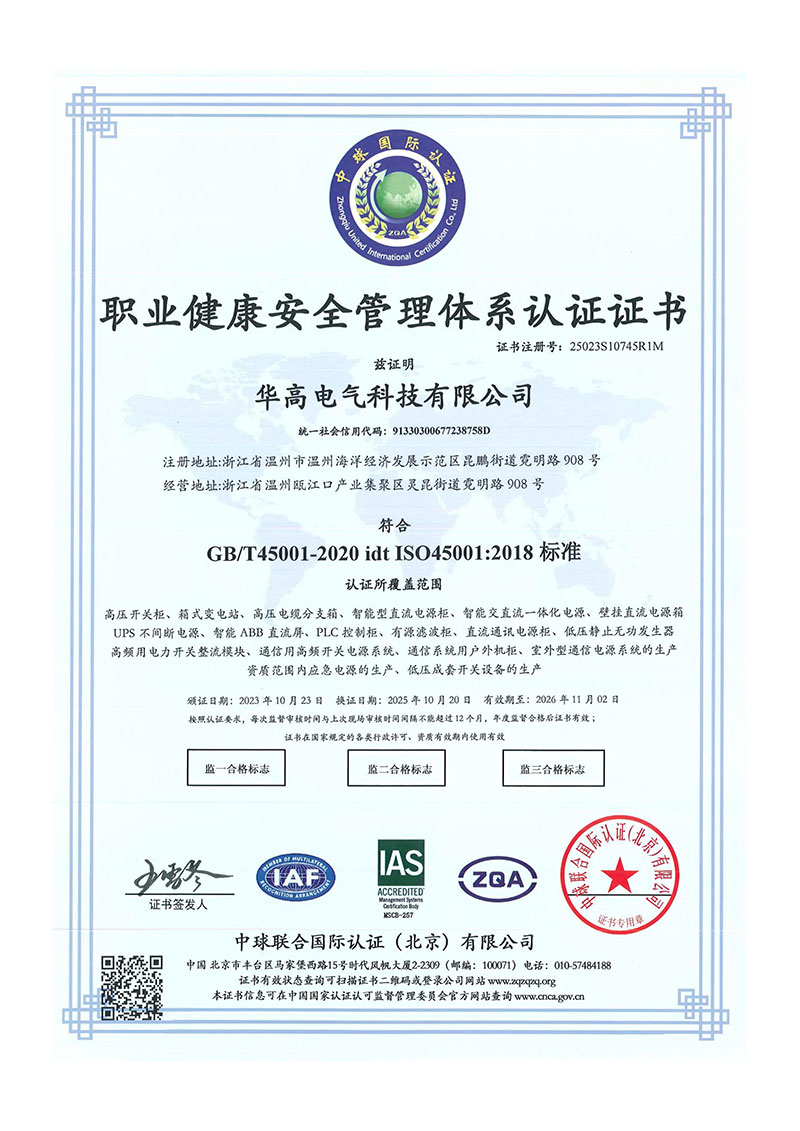

HAGOE megszerezte34+ nemzeti szabadalomtanúsítványokat és irányítási rendszereket tart fenn, beleértveISO9001, ISO14001, ISO45001, CCC, CE, CB és RoHS, a vonatkozó termék- és tanúsítási körnek megfelelően.
Nemzetközi beszerzés esetén a műszaki dokumentumok tartalmazhatnak termékkézikönyveket, elektromos rajzokat, vizsgálati jelentéseket, tanúsító dokumentumokat, csomagolási listákat és szerelési utasításokat.
A távközlési EPC vállalkozók, forgalmazók és rendszerintegrátorok számára a HAGOE műszaki kiválasztást, testreszabott megoldástervezést, árajánlat támogatást, gyártáskövetést, ellenőrzési dokumentációt, logisztikai koordinációt és távoli üzembe helyezési támogatást biztosít.
A szabványos kiválasztási és alapvető áramelosztási sémák esetében a mérnökcsapat általában előzetes konfigurációt és árajánlatot tud adni1 munkanap. A bonyolultabb, testreszabott projekteket műszaki kiterjedésük szerint értékelik.
HAGOE Electric Technology Co., Ltd.ben létesült2008Wenzhouban, Zhejiangban, Kínában, gyártási és mérnöki képességekkel, beleértve az energiaelosztást, a teljesítményelektronikát, az új energiát és az intelligens energiarendszereket.
A kültéri távközlési energiaellátó rendszerek esetében a gyártás magában foglalja a szekrények gyártását, az elektromos összeszerelést, a felügyeleti rendszer integrációját, a rendszer üzembe helyezését és a végső ellenőrzést. A gyártóbázis fel van szerelveTRUMPF lézervágó gépek, AMADA CNC hajlítógépek, automatizált toronylyukasztó berendezések, SMT gyártósorok és intelligens öregedésvizsgáló rendszerek, valamint EMC, IP-védelem és környezetvédelmi tesztelési berendezések.
alatt működik a cégISO9001, ISO14001 és ISO45001irányítási rendszereket és termékeket fejleszt a vonatkozó GB és IEC követelményeknek megfelelően. Projektspecifikus vizsgálati jelentések, tanúsítványok és műszaki dokumentáció a vevői igényeknek megfelelően szállítható.
AH5GY sorozatú kültéri integrált egyenáramú táprendszeradaptálható távközlési szolgáltatók, EPC-vállalkozók, forgalmazók és rendszerintegrátorok számára, akik projektspecifikus konfigurációt igényelnek.
A testreszabás kiterjedhetszekrény szerkezete, megjelenése, logója, csomagolása, elosztási elrendezése, felügyeleti interfészek, kommunikációs konfiguráció és kiválasztott elektromos alkatrészek. A HAGOE emellett OEM/ODM szolgáltatásokat is nyújt nemzetközi ügyfelek számára, és össze tudja hangolni az egyedi műszaki dokumentációt a szállított berendezéssel.
Igen. AH5GY sorozatAz 5G kültéri egyenáramú tápegység panelt kifejezetten kültéri kommunikációs energiaellátási alkalmazásokhoz tervezték, beleértve5G, 4G, FTTx, adatkommunikációs és hozzáférési berendezések. A48V DCaz architektúra, az akkumulátor integráció, a felügyelet és a kültéri szekrények védelme alkalmassá teszik a távközlési telephely energiainfrastruktúrájára.
A mellékelt H5GY/H48S konfigurációs információk tartalmazzák200A és 300Arendszerkonfigurációk. A végső kapacitást a tényleges DC terhelés, a bővítési igény és az akkumulátor tartalék kialakítása szerint kell kiválasztani.
A rendszer architektúrája támogatja az elemtartó rekeszt és az akkumulátorkezelési funkciókat. Az akkumulátor tényleges típusát, kapacitását és mennyiségét meg kell erősíteni a szükséges tartalék idő és a projekt terhelés számítása szerint.
Igen. A kiválasztott konfigurációtól függően a kommunikációs interfészek tartalmazzákTCP/IP, RS485, RS232és száraz érintkezők. A felügyeleti funkciók a projekt távoli felügyeleti platformjához konfigurálhatók.
Igen. A termék konfigurációja támogatjaAC, DC és jelzővillámvédelem, B+C túlfeszültség-védelemmel a projekt konfigurációjának megfelelően.
Igen. A HAGOE biztosítjaOEM/ODMés mérnöki testreszabás, amely magában foglalja a szekrényszerkezetet, az elektromos konfigurációt, a felügyeleti interfészeket, a márkajelzést, a csomagolást és a kapcsolódó műszaki dokumentációt.
A mellékelt konfiguráció határozza megIP55védelem a kültéri szekrényhez.
Igen. A HAGOE angol nyelvű szerelési kézikönyveket, távoli műszaki útmutatást és üzembe helyezési támogatást biztosít. Nagyobb vagy összetettebb projektekhez helyszíni támogatás is megoldható a projekt terjedelmének megfelelően.
A rendeléstől és a projekt követelményeitől függően a HAGOE termékkézikönyveket, elektromos rajzokat, vizsgálati jelentéseket, tanúsító dokumentumokat, csomagolási listákat és egyéb műszaki dokumentációt tud biztosítani a projekt szállításához.
Igen. A HAGOE nem ír elő egyetemes kötelező MOQ-t.Egy egységstandard termékekhez rendelhető, míg az egyedi projekteket a szükséges konfiguráció szerint értékeljük.
A HAGOE agyártószékhelye Wenzhou, Zhejiang, Kína, székhelye:2008. A vállalat integrálja a kutatás-fejlesztést, a gyártást, a tesztelést, az értékesítést és az export szolgáltatásokat, és saját gyártóüzemet üzemeltet.
Normál raktáron lévő termékek esetén a szállítás olyan gyorsan megoldható, mint3 munkanapfizetés után, a készlet erejéig. A szabványos kötegelt megrendelések általában megkövetelik7-10 munkanap, míg a személyre szabott megrendelések általában megkövetelik15-30 munkanap, a konfigurációtól és a projekt összetettségétől függően.
