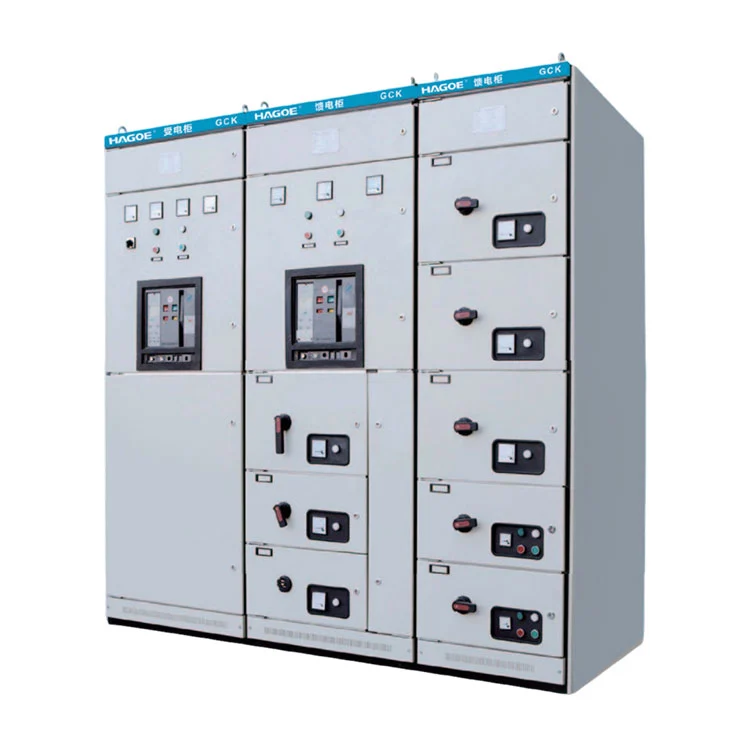

GCK kisfeszültségű kapcsolóberendezés

A GCK kisfeszültségű kapcsolóberendezés kihúzható kialakítása lehetővé teszi a különböző funkcionális egységek rugalmas kombinációit, több áramelosztó, vezérlő és védelmi áramkört integrálva egy korlátozott szekrénytérbe. Alkalmas erőművekhez, alállomásokhoz, ipari és bányászati ​​vállalkozásokhoz, valamint ipari automatizálási projektekhez. A legnagyobb különbség közte és a hagyományos rögzített kisfeszültségű kapcsolóberendezések között a kihúzható funkcionális egység kialakításában rejlik.

Ipari projekteknél a kisfeszültségű kapcsolóberendezések gyakran nemcsak az áramot osztják el, hanem számos motort, szivattyút, ventilátort, szállítószalagot és gyártósor terhelést is vezérelnek. Ha minden áramkör rögzített beépítési struktúrát használ, akkor egy adott áramkör karbantartása vagy cseréje hosszan tartó áramkimaradásokat és üzemidőket okozhat.

Két funkcionális központ

A GCK rendszer két fő funkcionális részből áll:

PC – Áramelosztó Központ

Kisfeszültségű elektromos áram fogadására, elosztására és táplálására szolgál. A bejövő, a buszcsatoló és a kimenő betápláló áramkörök a projektelosztási séma szerint konfigurálhatók.

MCC – Motorvezérlő központ

Motor kapcsolására, vezérlésére, védelmére és elosztására tervezték. A tipikus terhelések közé tartoznak a gyártórendszerekben használt szivattyúk, ventilátorok, kompresszorok, szállítószalagok és motorok.

Ez a PC + MCC architektúra lehetővé teszi, hogy a GCK az energiaelosztási és a motorvezérlési követelményeket is kielégítse egy integrált kisfeszültségű kapcsolóberendezés-rendszeren belül.

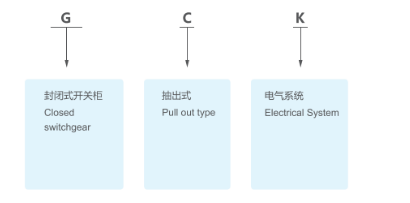

Modell meghatározása

Miért számít a visszavonható tervezés az ipari alkalmazásokban?

Egy ipari MCC rendszer több tucat motoráramkört tartalmazhat, amelyek mindegyike eltérő teljesítményű, indítási móddal és védelmi követelményekkel rendelkezik. A kihúzható funkcionális egységek lehetővé teszik az áramkörök megszervezését a tényleges terhelési igények szerint, miközben fenntartják a strukturált belső elrendezést.

A karbantartó személyzet számára az architektúra csökkentheti a más áramkörökkel való szükségtelen interferenciát, és lehetővé teszi az egyes funkcionális egységek hatékonyabb ellenőrzését, szervizelését vagy cseréjét.

A GCK kisfeszültségű kapcsolóberendezésének értékelésekor a vásárlóknak ezért a szekrény méretein és a névleges áramerőn túl kell tekinteniük, és figyelembe kell venniük:

Funkcionális egység konfigurálása → Elektromos reteszelés → Gyűjtősín elrendezése → Védelmi koordináció → Karbantartási hozzáférhetőség

Műszaki paraméter

Elektromos teljesítmény

A GCK alacsony feszültségű kapcsolóberendezés nagy megszakítóképességgel büszkélkedhet, és termikus és dinamikus stabilitásra tervezték alacsony feszültségű áramelosztó rendszerekben.

Rövidzárlati hiba esetén a kapcsolóberendezésnek nemcsak a normál üzemi áramot kell figyelembe vennie, hanem a rövidzárlat során fellépő hő- és elektrodinamikai hatásokat is el kell viselnie.

Ezért teljes elektromos tervezésre van szükség, amely magában foglalja a szekrény szerkezetét, a gyűjtősínrendszert, a szigetelési távolságokat, a csatlakozási módokat és a védőelemeket.

A HAGOE teljes folyamatvezérlést valósít meg a berendezés felett a gyártás során, beleértve a lemezfeldolgozást, a gyűjtősín-szerelést, az alkatrészek összeszerelését, a másodlagos vezetékezést és a teljes szekrény tesztelését.

GCK kontra GGD: melyik illik a projekthez?

Ha a projekt elsősorban általános kisfeszültségű áramelosztást foglal magában, általában elegendő egy rögzített szerkezet, mint a GGD (Gázelosztó Eszköz).

Ha a projekt nagyszámú motoráramkört tartalmaz, és nagyobb hangsúlyt fektet az áramkörök sűrűségére, a funkcionális egységek kezelésére és a könnyű karbantartásra, a GCK (Gázelosztó vezérlő) alacsony feszültségű kapcsolóberendezés általában jobb választás.

A GCK nem egyszerűen "a GGD továbbfejlesztett változata"; mindkettő jobban illeszkedik a különböző energiaelosztási architektúrákhoz.

Alkalmazási forgatókönyvek

Ipari gyártás

A GCK felhasználható gyártósorokhoz, gépekhez, szivattyúrendszerekhez, ventilátorokhoz és automatizált gyártóberendezésekhez, ahol központi áramelosztásra és motorvezérlésre van szükség.

Vízkezelő és szivattyúállomások

A több szivattyút, motort és segédterhelést tartalmazó vízkezelő létesítmények és szivattyúállomások esetében az MCC funkcionális egységek egyedi motoráramkörök szerint helyezhetők el.

Bányászat és nehézipar

A bányászati, kohászati ​​és nehézipari létesítmények jellemzően nagy koncentrációjú motorterhelést tartalmaznak. A GCK központi elosztásra, motorvezérlésre és védelemre konfigurálható.

Infrastrukturális projektek

A GCK támogatja a központi kisfeszültségű elosztási és motorvezérlési követelményeket nagy épületekben, önkormányzati infrastruktúrában és közlekedéssel kapcsolatos projektekben.

Működési környezet

A GCK kisfeszültségű kapcsolóberendezés általános ipari elektromos környezetekhez alkalmas:

Beépítési magasság: ≤2000 méter

Környezeti hőmérséklet: -5°C és +40°C között

24 órás átlaghőmérséklet: ≤ +35°C

Relatív páratartalom +40°C-on: ≤50%

Relatív páratartalom +20°C-on: Akár 90%

Beépítési dőlésszög: ≤5° (függőleges irány)

Nem alkalmas tűz- vagy robbanásveszélyes, erős szennyezettségű, kémiai korróziós vagy erős vibrációjú helyekre.

Szállítás és tárolás: Szállítási/tárolási feltételek -25°C és +55°C között, rövid távú expozíciós hőmérséklet +70°C-ig. Ha a tényleges helyszíni feltételek meghaladják a fenti határértékeket, például nagy magasság, magas páratartalom, korrozív környezet vagy abnormális hőmérséklet, akkor a műszaki értékelés és konfiguráció során a beszerzési szakaszban meg kell határozni a konkrét körülményeket.

HAGOE mérnöki és gyártási képesség

A Hagoe Electric Technology Co., Ltd.-ben alakult2008és több mint18 éves tapasztalat erőátviteli, elosztórendszerek, teljesítményelektronika és új energetikai elektromos megoldások terén.

Az olyan komplett kisfeszültségű berendezéseknél, mint a GCK, a gyártási képesség többet jelent, mint a szekrénygyártást. Ez magában foglaljaelektrotechnika, lemezfeldolgozás, gyűjtősínrendszerek, alkatrészszerelés, szekunder huzalozás és komplett szekrényvizsgálat.

A HAGOE professzionális K+F csapattal és modern gyártóbázissal rendelkezik, melynek jegyzett tőkéje51 millió RMBéstöbb mint 34 nemzeti szabadalom.

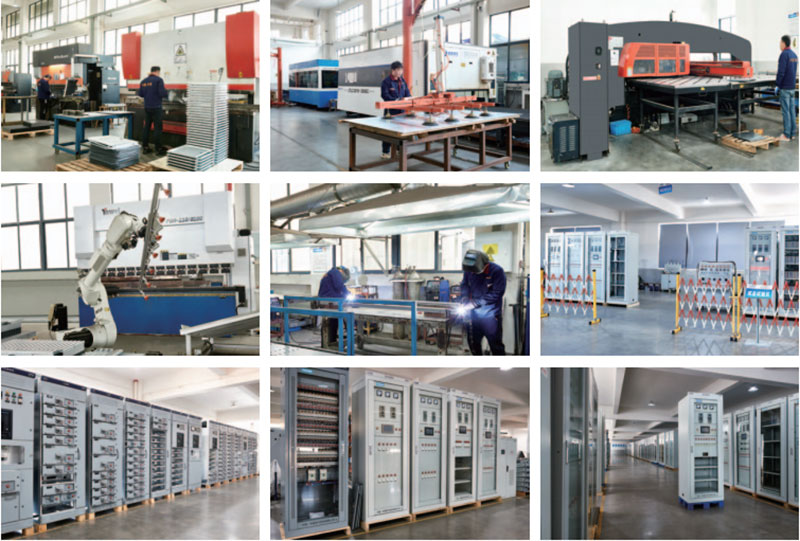

A gyártási berendezések a következőket tartalmazzák:

• Trumpf lézervágó gépek Németországból
• AMADA CNC hajlítógépek Japánból
• Automatizált CNC lyukasztógépek
• SMT gyártósorok
• Intelligens öregedésvizsgáló berendezés
• EMC, IP védelem és környezeti vizsgáló berendezések

Ezek a képességek támogatják a szekrénygyártás pontosságát, a gyártási konzisztenciát és a minőség-ellenőrzést a teljes kapcsolóberendezés-összeállítások esetében.

GYIK

Mire használják főként a GCK kisfeszültségű kapcsolóberendezést?

A GCK-t elsősorban kisfeszültségű áramelosztásra, motorvezérlésre és világításelosztásra használják erőművekben, alállomásokban, gyártólétesítményekben, bányászati, vízkezelési és infrastrukturális projektekben.

Mekkora a GCK maximális üzemi feszültsége?

A maximális üzemi feszültség 660 V AC, 50 Hz-es kisfeszültségű AC elosztórendszerekhez tervezve.

Mekkora a maximális névleges áram?

A névleges áram elérheti a 3150A-t, a végső konfigurációt a bejövő, a gyűjtősín és az adagoló követelmények határozzák meg.

Miért alkalmas a GCK MCC alkalmazásokhoz?

A GCK kihúzható funkcionális egységeket használ, és tartalmaz egy MCC motorvezérlő központot, amely lehetővé teszi a motoráramkörök konfigurálását a motor teljesítményének, az indítási módoknak és a védelmi követelményeknek megfelelően.

Mi a fő különbség a GCK és a GGD között?

A GGD egy rögzített kisfeszültségű elosztószekrény, amelyet általában hagyományos áramelosztáshoz használnak. A GCK kihúzható funkcionális egységeket használ, és jobban illeszkedik olyan ipari rendszerekhez, amelyek több adagolót, motorvezérlő áramkört és nagyobb karbantartási rugalmasságot igényelnek.
