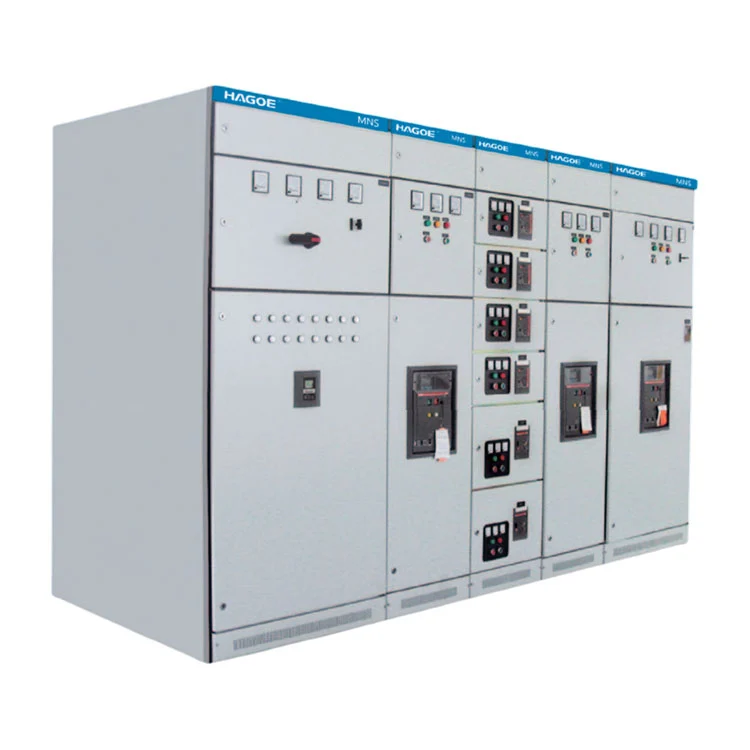

MNS kisfeszültségű kapcsolóberendezés

Az MNS Low Voltage Switchgear egy kisfeszültségű komplett kapcsolóberendezés-rendszer, amely moduláris funkcionális egységekre és kihúzható architektúrára épül.

Ahelyett, hogy egy szekrényt csak az összkapacitás szerint konfigurálna, az MNS a funkcionális egységek szabványos kombinációjára helyezi a hangsúlyt. A bejövő adagolók, a kimenő áramkörök, a motorvezérlő egységek és a kompenzációs áramkörök a projekt elektromos tervezésének megfelelően elrendezhetők, lehetővé téve a kapcsolóberendezések felépítését a különböző terhelési szerkezetekhez.

A HAGOE MNS-t 660 V-ig terjedő névleges üzemi feszültségű váltakozó áramú áramellátó rendszerekhez tervezték, amely magában foglalja az áramátalakítási, elosztási és vezérlési funkciókat.

Több elosztó áramkört, MCC motorvezérlő áramkört és központi elektromos vezérlést igénylő ipari projekteknél a moduláris architektúra strukturáltabb módot biztosít a kapcsolóberendezések belső funkcióinak megszervezésére.

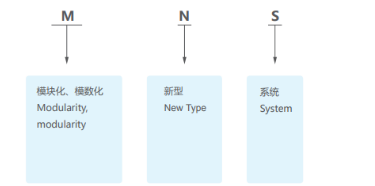

Modell meghatározása

Három funkcionális szekrény konfiguráció

PC áramelosztó központ

A PC-szekrény elsődleges kisfeszültségű bejövő tápellátásra és elosztásra szolgál. Az aktuális minősítésektől és a projektkövetelményektől függően alkalmasEmax, MT, 3WN, AH és ME sorozatú megszakítókbejövő tápcsatlakozáshoz, védelemhez és elosztáshoz.

MCC motorvezérlő központ

Az MCC szekrény elsősorban ipari motorterhelésekhez készült. A fiókos egység méreteinek és az áramköri követelményeknek megfelelően minden funkcionális áramkör használhat nagy megszakítóképességű, öntött házas megszakítót vagy biztosítékvédelemmel ellátott forgó terheléskapcsolót a központi motorvezérléshez és -védelemhez.

Meddőteljesítmény-kiegyenlítő szekrény

A meddőteljesítmény-kiegyenlítő szekrény felszerelhetőkézi, automatikus és távoli meddőteljesítmény kompenzációs funkcióka projekttervnek megfelelően az elosztórendszeren belüli teljesítménytényező kezelés támogatása.

A PC, MCC és kompenzációs funkciók kombinációja lehetővé teszi, hogy az MNS komplett kisfeszültségű áramelosztó és motorvezérlő rendszerként szolgáljon, nem pedig önálló elosztószekrényként.

Kivonható architektúra a funkcionális karbantartáshoz

Az MNS kihúzható funkcionális egységeket használ. Az ipari elosztórendszerek gyakran nagyszámú adagoló- és motoráramkört tartalmaznak. Rögzített felszerelés esetén az egyes áramkörök karbantartása kiterjedtebb terepi leválasztást és munkát igényelhet.

A kihúzható architektúra minden egyes funkcionális áramkört önálló egységbe szervez, lehetővé téve a karbantartási tevékenységek pontosabb célzását.

A mérnöki konfigurálás során az áramkör típusának és névleges értékének megfelelően kiválaszthatók a megfelelő fiókok, majd szabványos modulokon keresztül összeszerelhetők.

Ez a kialakítás különösen alkalmas:

Többkörös ipari elosztás

Motorvezérlő központok

Nagy gyártósoros energiarendszerek

Központosított elektromos helyiségek

Folyamatos üzemű ipari létesítmények

Szabványos modulok projekt-specifikus konfigurációkhoz

Az MNS kisfeszültségű kapcsolóberendezések fő előnye nem csak a kihúzható felépítése, hanem az isszabványos moduláris felépítés.

Egy ipari projekt tartalmazhat nagy kapacitású bejövő adagolókat, általános tápelosztókat, kismotoros áramköröket, vezérlőáramköröket és reaktív kompenzációs áramköröket ugyanazon a kisfeszültségű rendszeren belül. Ezek az áramkörök eltérő névleges áramerősséggel, védelmi követelményekkel és szabályozási módszerekkel rendelkeznek.

Az MNS konfigurációnak ezért a következőkön kell alapulnia:

Transzformátor kapacitás

Bejövő áram

Feeder Mennyiség

Motor terhelés

Motorindítási mód

Védelmi követelmények

Meddő teljesítményigény

Ellenőrzési és kommunikációs követelmények

A HAGOE a szekrény elrendezését és a funkcionális egységeket az ügyfél egysoros diagramja, rakománylista vagy projekt műszaki specifikációja szerint tudja konfigurálni.

Alkalmazások

Az MNS alacsony feszültségű kapcsolóberendezéseket olyan ipari rendszerekhez tervezték, amelyek központi kisfeszültségű elosztást és motorvezérlést igényelnek, nem pedig egy adott iparágra korlátozódnak.

A tipikus alkalmazások közé tartozikerőművek, alállomások, petrolkémiai létesítmények, kohászat és acélhengerlés, közlekedési energiarendszerek, könnyűipar és textilgyárak.

Műszaki paraméter

Védelmi szint

Szolgáltatási környezet

Az MNS szabványos szolgáltatási feltételeit a berendezés tervezési követelményeinek megfelelően meg kell erősíteni. Tipikus feltételek a következők:

• Környezeti levegő hőmérséklet:-5°C és +40°C között
• 24 órás átlaghőmérséklet:nem magasabb, mint +35°C
• Magasság:nem haladja meg a 2000 m-t
• Relatív páratartalom +40°C-on:nem haladja meg az 50%-ot
• Magasabb relatív páratartalom elfogadható alacsonyabb hőmérsékleten, mint pl90% +20°C-on
• A berendezést nem szabad erősen szennyezett, vegyi korróziós, tűz-, robbanásveszélyes vagy erős vibrációjú környezetbe telepíteni.

A szállítás és tárolás általában támogatott-25°C és +55°C között. Magasabb rövid távú hőmérséklet is megfontolható, feltéve, hogy nem történik visszafordíthatatlan károsodás.

Speciális alkalmazásokhoz, mint pltengeri olajfúró platformok és atomerőművek, külön műszaki megállapodást kell kötni a gyártóval a környezetvédelmi, szigetelési, szerkezeti, anyag- és vizsgálati követelmények meghatározására.

HAGOE mérnöki és gyártási képesség

A Hagoe Electric Technology Co., Ltd.-ben alakult2008és több mint 18 éves tapasztalattal rendelkezik az erőátvitel, az elosztórendszerek és a teljesítményelektronika területén.

A teljes kisfeszültségű rendszerek, például az MNS alacsony feszültségű kapcsolóberendezések esetében a HAGOE többet kínál, mint a szabványos szekrénygyártás. Hatókörünk kiterjedelektromos séma tervezés, funkcionális egység konfiguráció, szekrény gyártás, alkatrészek összeszerelése, teljes szekrény tesztelése és nemzetközi szállítás.

A cég tarttöbb mint 34 nemzeti szabadalomés üzemelteti a németországi Trumpf lézervágó gépekkel, Japánból AMADA CNC hajlítógépekkel, automatizált CNC lyukasztóberendezésekkel, SMT gyártósorokkal és intelligens tesztelő rendszerekkel felszerelt gyártólétesítményeket.

Ezek a gyártási lehetőségek támogatják a szekrények gyártási pontosságát, a szerkezeti konzisztenciát és a gyártási stabilitást, míg a mérnöki csapat a rendszerkonfigurációra összpontosít a projektterhelések, az áramköri mennyiség és a vezérlési követelmények szerint.

Minőségellenőrzés és megfelelőség

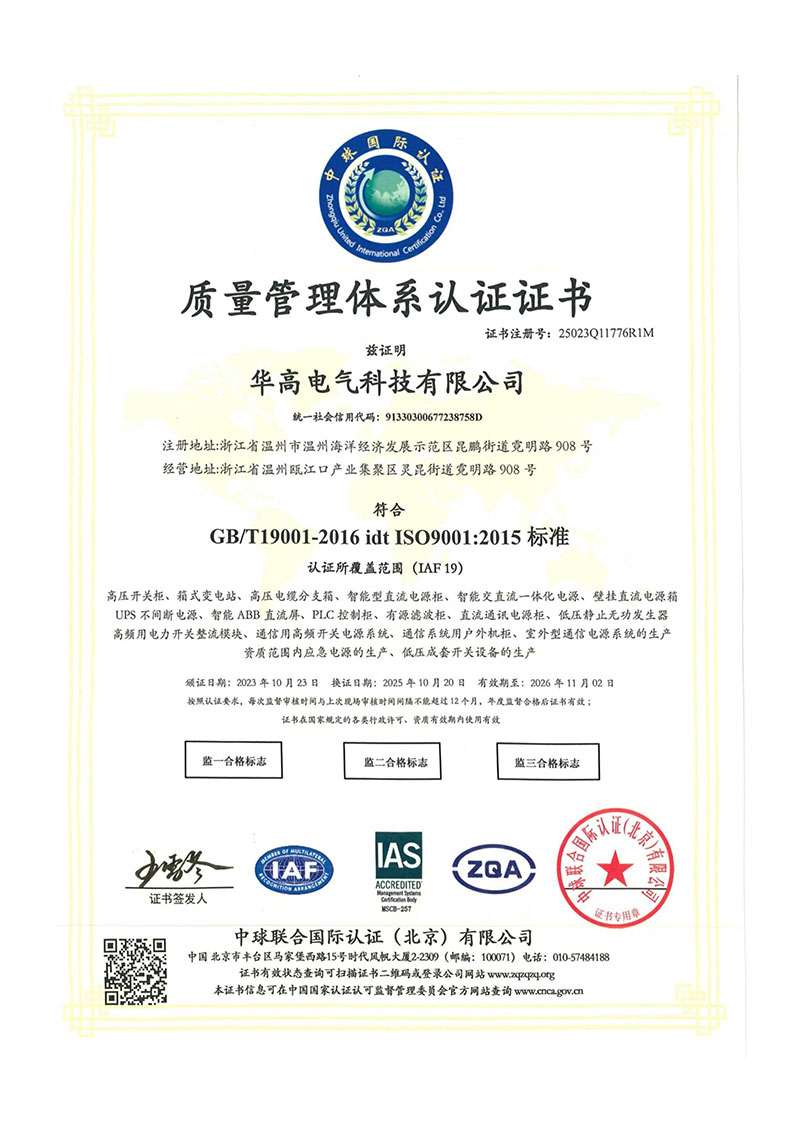

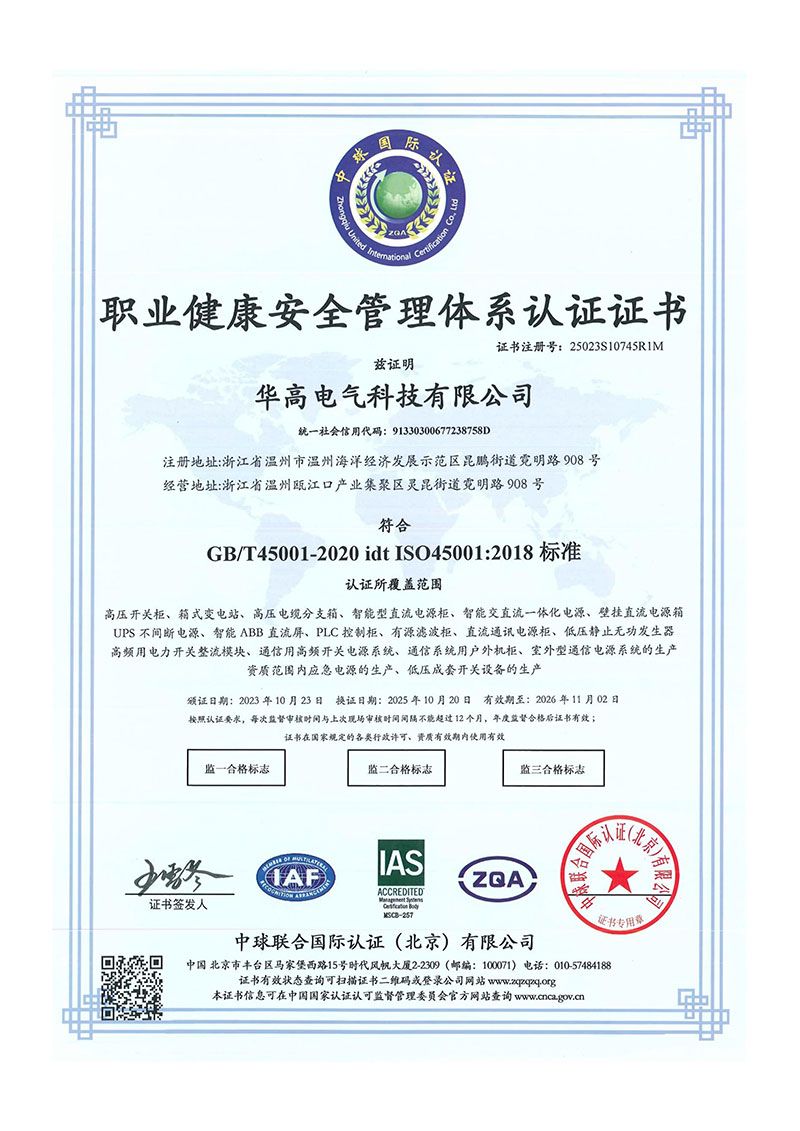

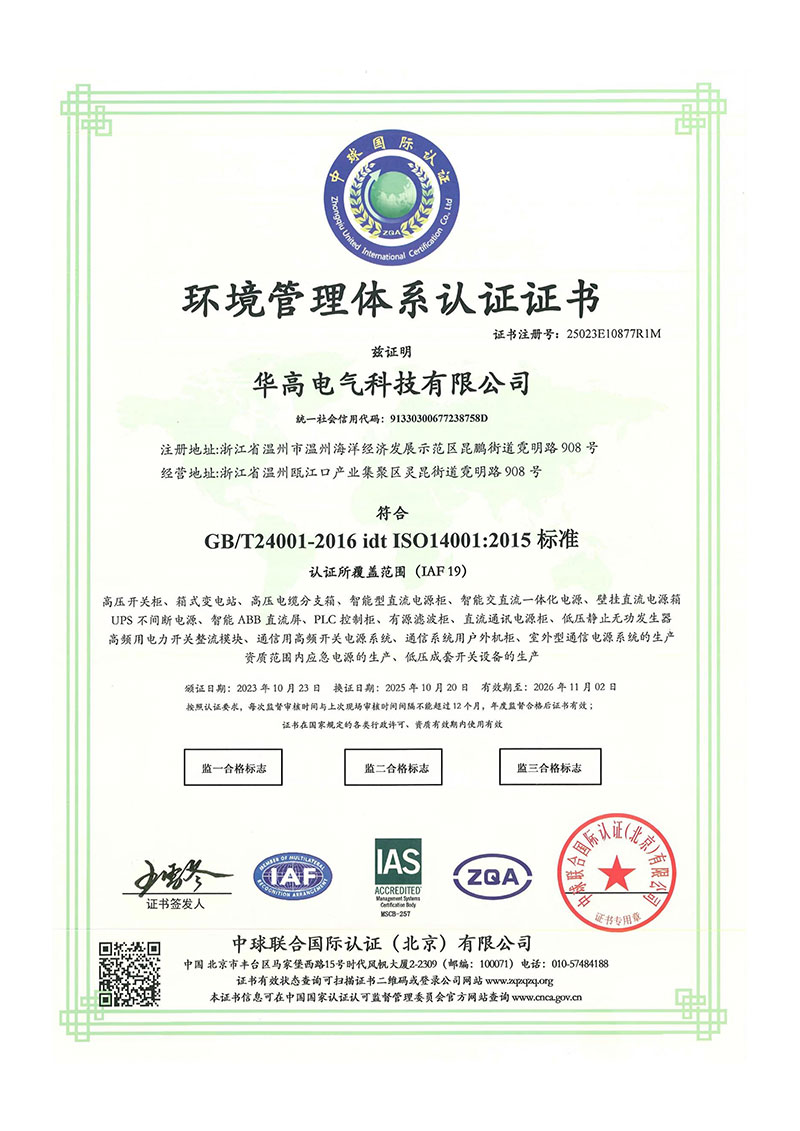

alatt működik a HAGOEISO9001 minőségirányítási, ISO14001 környezetirányítási és ISO45001 munkahelyi egészség- és biztonságirányítási rendszerek.

Az MNS minőségellenőrzés a következőkre terjed ki:

Beérkező anyagok vizsgálata
A főbb elektromos alkatrészek, szekrényanyagok és kapcsolódó alkatrészek ellenőrzése a beszerzési és projektkövetelmények alapján.

Szekrény gyártás
Lézeres vágási és CNC hajlítási eljárásokat alkalmaznak a méretpontosság és a gyártási konzisztencia fenntartásához.

Funkcionális egység összeállítás
Fiókszekrény szerkezet, mechanikai működés és elektromos csatlakozások ellenőrzése.

Gyűjtősín és huzalozás ellenőrzése
Gyűjtősín beépítés, csatlakozások, szigetelés és szekunder vezetékek ellenőrzése.

Elektromos tesztelés
A gyári ellenőrzés és az elektromos teljesítmény tesztelése a vonatkozó szabványok és a projekt műszaki előírásai szerint történik.

Ez a folyamatalapú megközelítés segít csökkenteni a minőségi kockázatokat, amelyeket az alkatrészek eltérései, az összeszerelési különbségek és a kötegelt gyártás során fellépő vezetékezési inkonzisztenciák okoznak.

Miért válassza a HAGOE MNS-t?

Egy MNS kisfeszültségű kapcsolóberendezés-projekt esetében a rendszer végső teljesítménye nem csak a szekrény megjelenésétől függ.Rendszerkonfiguráció, alkatrészek illesztése, fiók-egység kialakítása, gyűjtősín elrendezés, másodlagos vezérlés és végső tesztelésmindegyiknek egyetlen mérnöki folyamatként együtt kell működnie.

A HAGOE integrált képességet biztosít a K+F-től és a gyártástól a projektszállításig, és az MNS rendszereket az ügyfél igényei szerint konfigurálhatja:

Egysoros diagram

Terhelési lista

Műszaki előírás

Telepítési környezet

Védelmi követelmények

A szabványos projektekhez a HAGOE tud termékválasztást és műszaki paraméterek megerősítését biztosítani. Ipari automatizálási, petrolkémiai, kohászati ​​és nagyszabású disztribúciós projekteknél a mérnöki csapat a rendszerkonfigurációt és a műszaki dokumentációt is támogatja.
