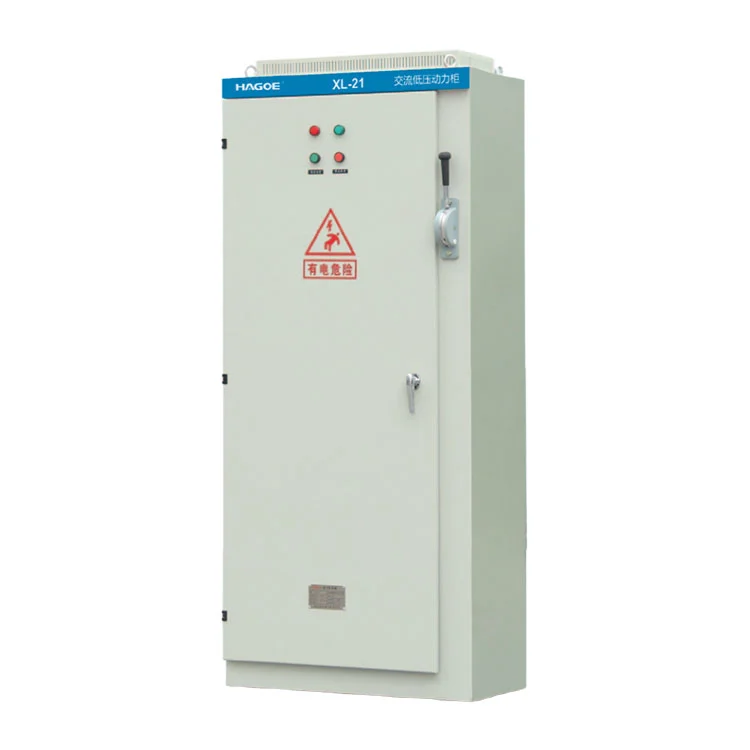

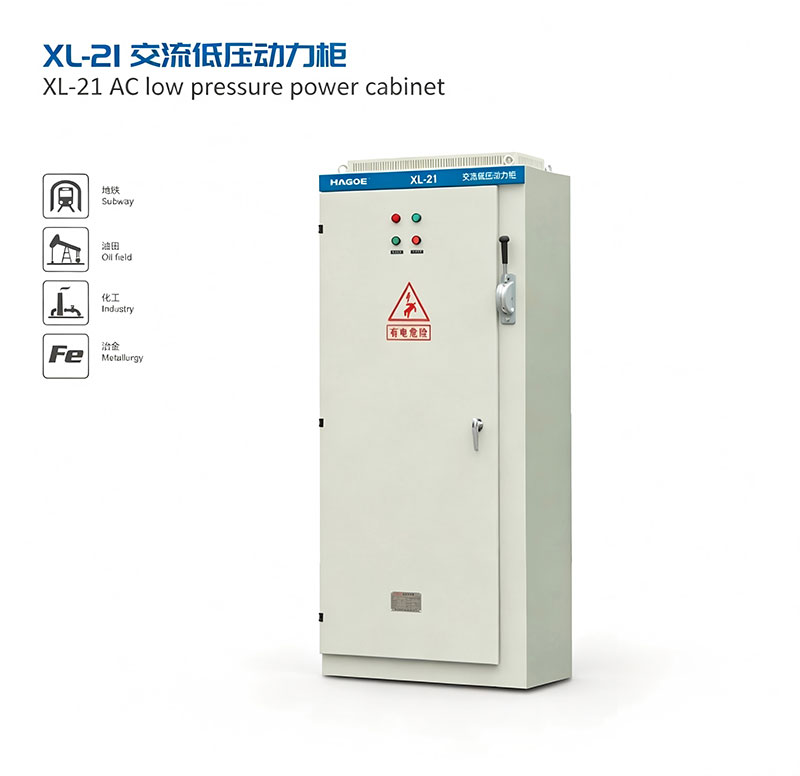

HAGOE XL-21Az AC Panel Box egy alacsony feszültségű váltóáramú áramelosztási megoldás, amelyet ipari, kereskedelmi és infrastrukturális alkalmazásokhoz terveztek. Hidegen hengerelt acélházzal, réz gyűjtősínnel és moduláris alkatrészekkel rendelkezik, testreszabható az EPC projektekhez, gyárakhoz, távközlési állomásokhoz és megújuló energiarendszerekhez.
AHAGOE XL-21Az AC Panel Box egy fix típusú kisfeszültségű váltakozó áramú elosztó panel, amelyet regionális és terminális áramelosztásra terveztek gyárakban, kereskedelmi épületekben, távközlési létesítményekben, megújuló energiarendszerekben és segédenergia-alkalmazásokban.
A panel megkapja a megállapított220V egyfázisúvagy380V háromfázisúAC táplálja és osztja el az áramot több kimenő áramkör számára a bejövő védelmi eszközön, a réz gyűjtősínrendszeren és az elágazó megszakítókon keresztül. A projekt követelményeitől függően a belső összeállítás tartalmazhatMCCB-k, MCB-k, RCCB-k, SPD-k, mérők és kommunikációs modulok.

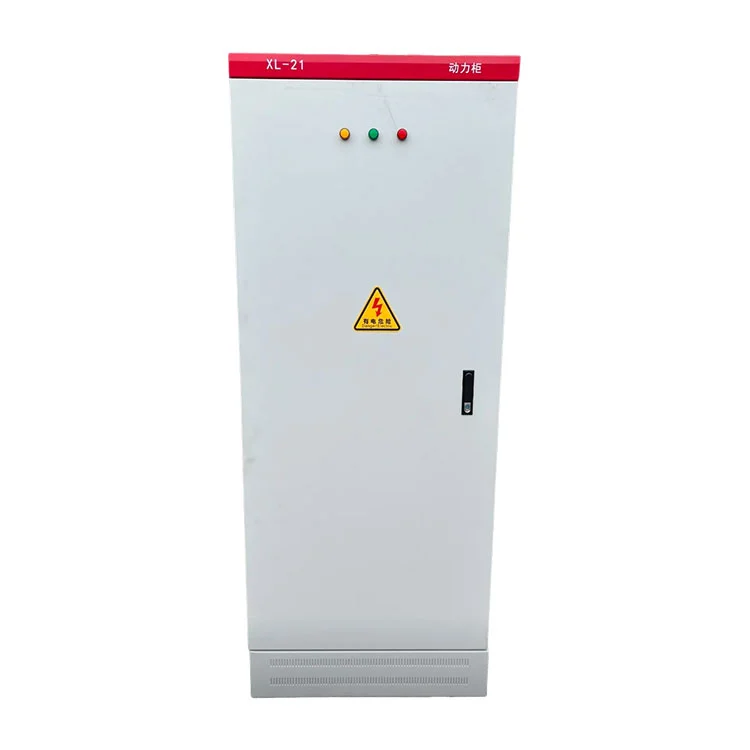

A burkolat hidegen hengerelt acélból készül, porszórt felületkezeléssel. KülönállóN és PE sínekbiztosítható a tiszta semleges és védőföldelrendezés fenntartásához.IP30szabványos beltéri telepítésekhez alkalmas, mígIP54/IP55konfigurációk adhatók meg a magasabb burkolatvédelmet igénylő alkalmazásokhoz.
Az AC panel doboza nem korlátozódik egyetlen rögzített szekrény konfigurációra. A HAGOE meg tudja határozni a ház méreteit, a bejövő kapacitást, a kimenő áramkörök mennyiségét, a kábelbevezetés elrendezését és az alkatrész kiválasztását az ügyfél igényei szerintegysoros diagram (SLD), rakománylista, beépítési feltételek és műszaki leírás.
Ez a projekt alapú konfiguráció alkalmassá teszi a terméketEPC vállalkozók, elektromos rendszerintegrátorok, ipari felhasználók és OEM vásárlók, akiknek többre van szükségük, mint egy kész elosztódobozra.
A váltakozó áramú tápelosztó panel fogadja a felfelé irányuló kisfeszültségű váltakozó áramot, és elosztja azt a fő védőeszközön és a rézsínrendszeren keresztül több független kimenő áramkörhöz.
Az egyes áramkörök termelési berendezéseket, világítási rendszereket, vezérlőberendezéseket, távközlési berendezéseket és egyéb segédterheléseket szolgáltathatnak. Gyári projekteknél a kimenő áramkörök névleges értékei és mennyiségei a berendezés terhelési listája szerint választhatók ki.
A panel a kimeneti oldalán helyi AC elosztó egységként is használhatóUPS rendszerekvagyszoláris inverterek, feltéve, hogy az elektromos paraméterek és a védelmi követelmények megfelelően illeszkednek.

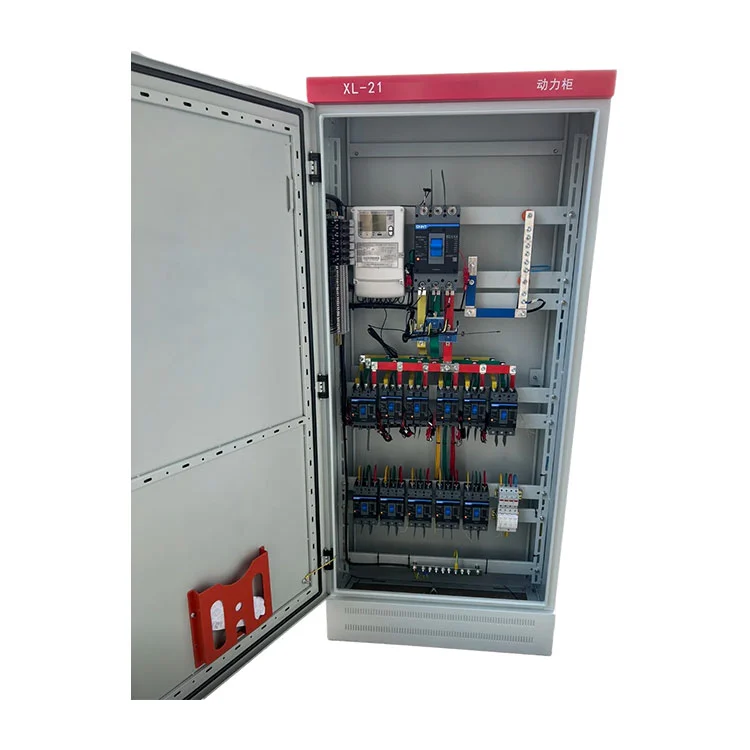

A panel felszerelhetőMCCB-k, MCB-kés egyéb áramkörvédelmi eszközök a projektvédelmi séma szerint. A fő bejövő megszakító szigetelést és védelmet biztosít az elosztó egység számára, míg a kimenő megszakítók védik az egyes áramköröket a túlterheléstől és a rövidzárlattól.
RCCBvédelem hozzáadható, ahol hibaáram-védelemre van szükség. Az alkatrészek márkái az ügyfél specifikációi, a projekt szabványai és a beszerzési követelmények szerint választhatók ki.
Háztartási alkalmazásokhoz, elektromos alkatrészekkel együttCCC tanúsításmegadható. Exportprojektekhez kínai vagy nemzetközi márkák választhatók a szükséges műszaki szabvány szerint.
Az AC elosztódoboz külön konfigurálhatóN és PE sínektiszta semleges és védőföldelrendezés fenntartása érdekében. A fémház a panel földelési konfigurációjának részeként csatlakozik a védőföldelési rendszerhez.
Távközlési létesítményekhez, kültéri elektromos szekrényekhez, vezérlőrendszerekhez és megújuló energiaforrásokhoz,SPDtúlfeszültség elleni védelem hozzáadható a projekt követelményeinek megfelelően.
Az SPD típusát és konfigurációját az elektromos rendszer, a földelés, a telepítési környezet és a vonatkozó helyi szabványok alapján kell kiválasztani.
AXL-21egy kisfeszültségű váltakozó áramú elosztó berendezés, és nem hajt végre feszültségátalakítást.
A szabványos konfigurációk támogatása:
A panelt olyan elektromos rendszerbe kell beépíteni, ahol a tápfeszültség már létrejött. Ha feszültségátalakításra vagy elektromos leválasztásra van szükség, a HAGOE külön is biztosíthatja a megfelelő transzformátort vagy tápegységet.
Az elektromos adatgyűjtést igénylő projekteknél aXL-21integrálhat voltmérőket, ampermérőket, energiamérőket vagy aHAGOE HG-ZJAC felügyeleti modul.
A kiválasztott konfigurációtól függően a felügyeleti rendszer olyan paramétereket gyűjthet, mint a feszültség, áram, frekvencia, teljesítmény és energiafogyasztás. VelRS485/MODBUSkommunikáció, az összegyűjtött adatok csatlakoztathatókBMS, SCADAvagy más ipari megfigyelő platformok.
Ez az opció alkalmas gyárakra, távközlési helyiségekre, automatizálási létesítményekre és egyéb olyan létesítményekre, ahol központi elektromos felügyeletre van szükség.
| Sorozatszám | Projektek | Egység | Adat |
|---|---|---|---|
| 1 | A főáramkör névleges feszültsége | V | AC 380 |
| 2 | Segédáramkör névleges feszültsége | V | AC 220, 380 |
| 3 | Névleges frekvencia | Hz | 50 |
| 4 | Névleges szigetelési feszültség | V | 660 |
| 5 | Névleges áram | A | ≤800 |
Jegyzet:Ha a tényleges működési feltételek meghaladják a fenti követelményeket, kérjük, forduljon cégünkhöz műszaki megerősítésért.
A váltóáramú paneldoboz regionális áramelosztásra használható termelő műhelyekben, berendezési helyiségekben és kisegítő létesítményekben. Elosztja az áramot a felfelé irányuló kisfeszültségű rendszertől a gyártóberendezések, a világítás, a vezérlők és a segédterhelések felé.
Nagyobb gyári projekteknél a kimenő áramkörök névleges értékei és mennyiségei a berendezések terhelési listájának megfelelően konfigurálhatók.
Távközlési helyiségekhez és kültéri kommunikációs tápszekrényekhez aXL-21AC bemeneti és elosztó egységként szolgálhat.
Magasabb burkolatvédelem,SPDés az intelligens felügyelet a telepítési környezet és a projekt követelményei szerint határozható meg.
AXL-21szolár inverterek AC oldalára, kimeneti oldalára telepíthetőUPS rendszerekés egyéb megújuló energia kisegítő elosztórendszerek.
A bejövő és kimenő védelmi eszközök megfelelő kiválasztása elszigetelést és áramkör-védelmet biztosít az erősáramú berendezések és a lefelé irányuló terhelések között.
A kiegészítő váltakozó áramú elosztást igénylő projekteknél aXL-21kompakt downstream elosztási feladatokat tud ellátni.
Mert35kV-500kValállomások és alkalmazások magasabb állomás-szolgáltatás teljesítményigényű, HAGOE is biztosítja aHJP sorozatú váltóáramú tápegység panel, amely dedikált állomásszolgálati váltakozó áramú rendszerként van elhelyezve.
HAGOE Electric Technology Co., Ltd.székhelye Wenzhou, Zhejiang, Kína. ben alakult2008, a cég áramellátó rendszerek, kisfeszültségű kapcsolóberendezések és kapcsolódó elektromos berendezések fejlesztésével és gyártásával foglalkozik.
A HAGOE jegyzett tőkéje21 millió RMB, a munkaerő50-99 alkalmazottés34 szabadalom.

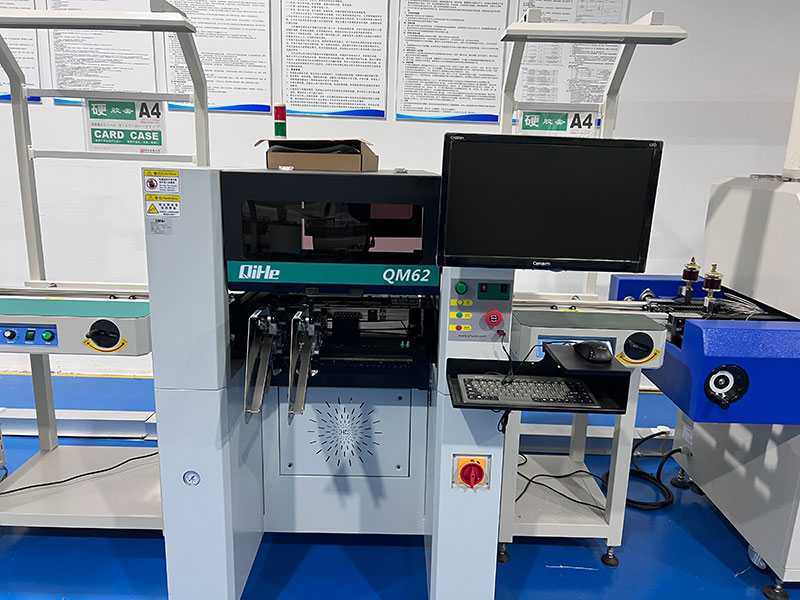

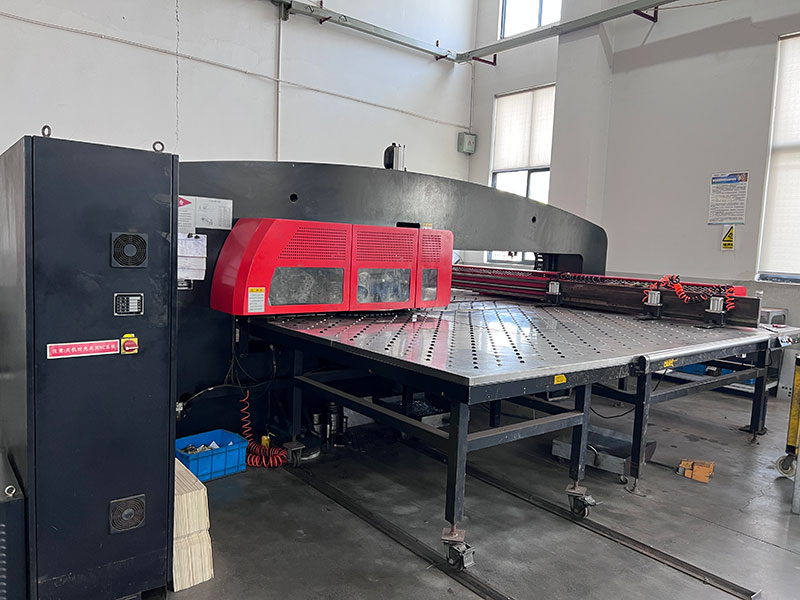

Az AC Panel Box gyártása magában foglalja a kulcsfontosságú folyamatokat, beleértve a lemezgyártást, a porfestést, a rézsín-feldolgozást, az elektromos alkatrészek beszerelését, a vezetékezést és a végső ellenőrzést.
Ezen folyamatok fenntartása a HAGOE gyártási rendszerén belül lehetővé teszi a vállalat számára, hogy a szekrény méreteit és belső konfigurációit az ügyfél rajzaihoz és a projekt anyagjegyzékeihez igazítsa, ahelyett, hogy a vásárlókat a rögzített szabványos konfigurációkra korlátozná.
MindenXL-21a panel gyári rutinvizsgálaton esik át a szállítás előtt. A konfigurációtól és a projekt követelményeitől függően az ellenőrzés magában foglalhatja a szigetelési ellenállást, a dielektromos ellenállást, a megszakító működését, a vezetékek ellenőrzését és a funkcionális ellenőrzéseket.
A vonatkozó dokumentumok, mint például a kapcsolási rajzok, vizsgálati jegyzőkönyvek és projektdokumentációk a rendelési követelményeknek megfelelően szállíthatók a telepítés, az üzembe helyezés és a karbantartás támogatására.

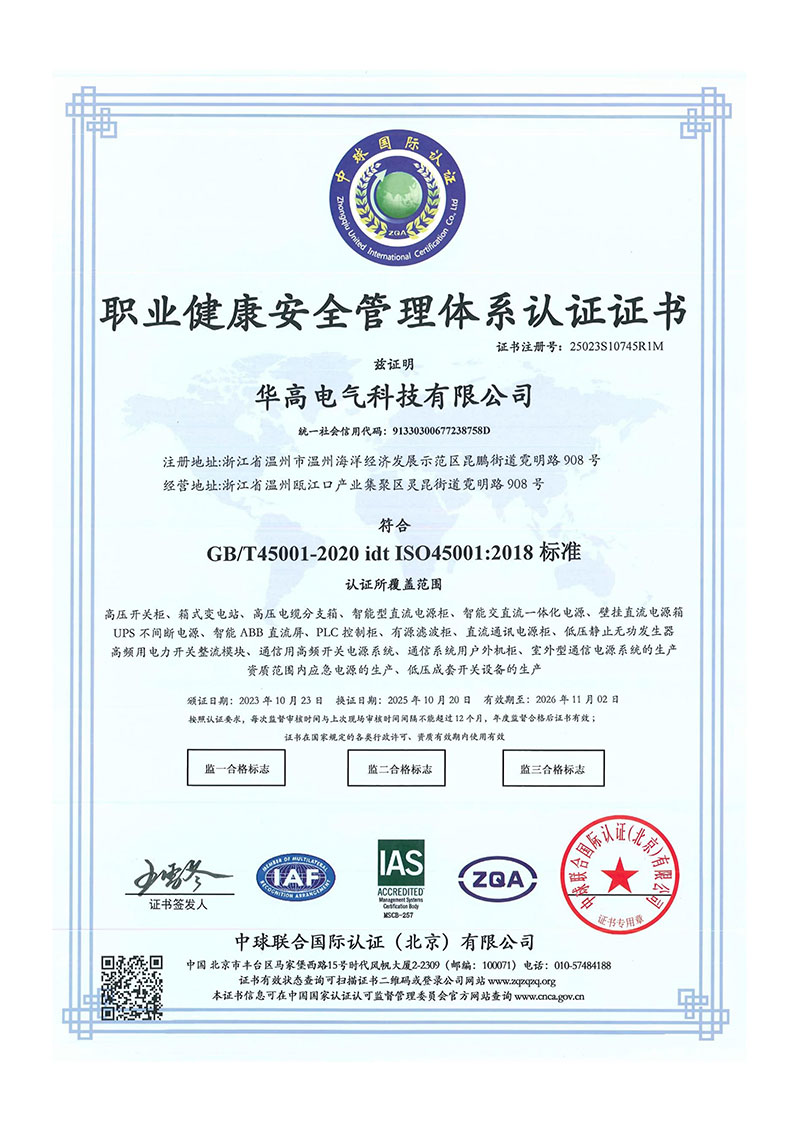

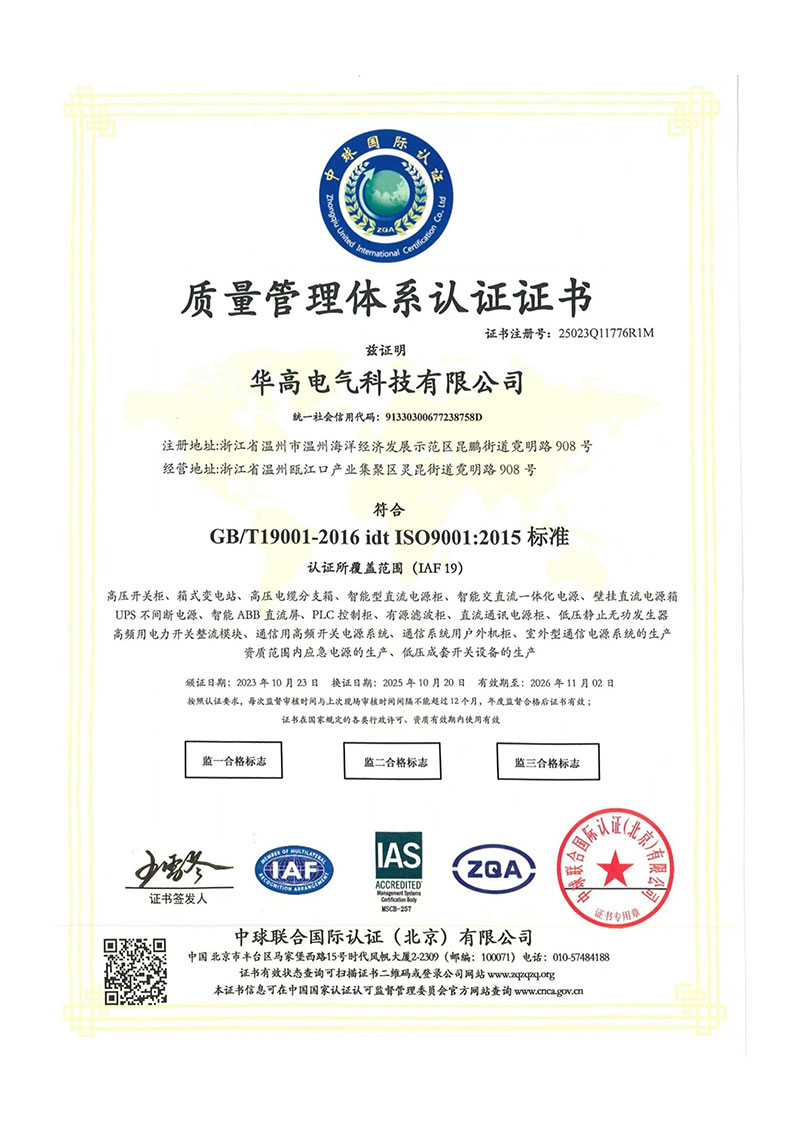

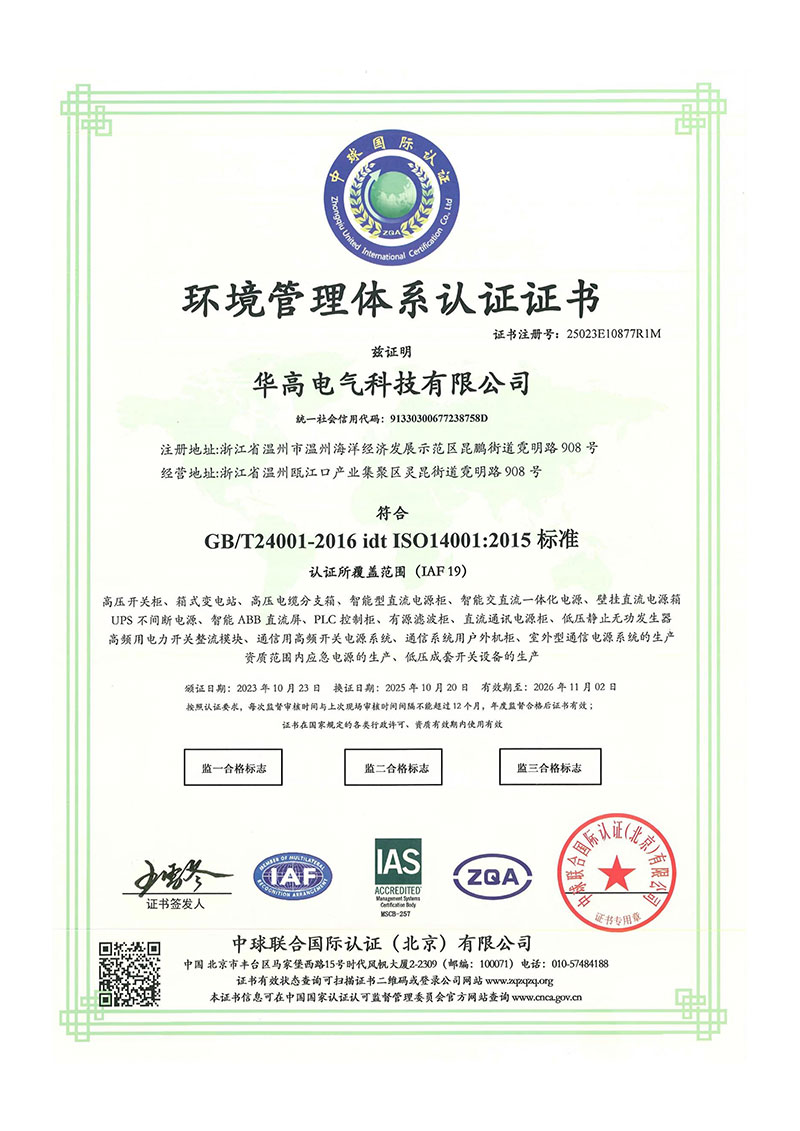

HAGOE ELECTRICAL TECHNOLOGY CO., LTD.tanúsított irányítási rendszereket működtet, amelyek kiterjednek a minőségirányításra, a környezetirányításra és a munkahelyi egészségvédelemre és biztonságra.
A vállalat jelenlegi irányítási rendszer tanúsítványai a következők:
A tanúsított hatókör egyenáramú tápegységek, AC/DC integrált áramellátó rendszerek, UPS-rendszerek, kapcsolóberendezések, alállomások, PLC vezérlőszekrények, kommunikációs táprendszerek és kisfeszültségű kapcsolóberendezések gyártására terjed ki.
A váltakozó áramú táppanel projekteknél az egyes elektromos alkatrészek kiválaszthatók a megfelelő módonCCC tanúsításvagy egyéb, az ügyfél által meghatározott megfelelőségi követelményeket. A teljes panel tanúsítási státuszát meg kell erősíteni a tényleges termékkonfigurációval és a vonatkozó tanúsítási dokumentumokkal.
AXL-21számára készültOEMésEPCügyfelek, akik elosztó berendezéseket vásárolnak a konkrét projektkövetelményeknek megfelelően.
A HAGOE konfigurálhatja a panelt az ügyfél által:
A testreszabás magában foglalhatja a burkolat méreteit, a kábel bemeneti irányát, a fő megszakító névleges értékét, a kimenő áramkörök mennyiségét, a réz gyűjtősín specifikációját, a mérőket,SPD, RCCB, kommunikációs modulok, burkolat színe és adattáblája.
A tengerentúli projektekhez a HAGOE semleges márkajelzést, vásárlói márkajelzést, többnyelvű címkéket és műszaki dokumentációt is tud biztosítani.
A szabványos exportcsomagolás tartalmazhat sztreccsfóliát, védő sarokvédőket és fa ládákat, hogy csökkentse a burkolat és a felületi sérülés kockázatát a szállítás során.
Tömeges projekteknél a tipikus gyártási idő kb15-25 munkanapműszaki rajz megerősítése után. A tényleges átfutási idő a panel konfigurációjától, a rendelési mennyiségtől, az alkatrészek elérhetőségétől és a műszaki engedélyezési ütemtervtől függ.
A HAGOE támogatja a nemzetközi kereskedelmi feltételeket, mint plFOBésCIFés részlegesCKD/SKDszükség esetén összeszerelési támogatás tengerentúli projektekhez.
MertEPC vállalkozók, rendszerintegrátorok és ipari végfelhasználók, a HAGOE a következő információk megadását javasolja az ajánlatkérési szakaszban:
A műszaki információk kézhezvétele után a HAGOE elkészítheti a megfelelő panelkonfigurációt, és elkészítheti a GA rajzokat, a főbb alkatrészek listáit, műszaki specifikációkat és kereskedelmi árajánlatokat.
A gyártás a műszaki rajz visszaigazolása után kezdődik, majd gyári ellenőrzés és tesztelés következik a vonatkozó termékkonfiguráció és projektkövetelmények szerint.
AHAGOE XL-21egy konfigurálható kisfeszültségű AC elosztó panel, amelyet a tényleges projektkövetelményekhez terveztek, nem pedig egy rögzített általános dobozkonfigurációt.
Regionális és terminális váltakozó áramú elosztásra alkalmas gyárakban, távközlési létesítményekben, megújuló energiarendszerekben, kereskedelmi épületekben és ipari segédenergia-rendszerekben.
A dedikált állomás-szolgáltatást igénylő AC áramellátó rendszert igénylő alkalmazásokhoz, különösen alállomási projektekhez, a HAGOE biztosítja aHJP sorozatú váltóáramú tápegység panelmagasabb szintű állomás-szolgáltatás megoldásként.
Gyártási tapasztalattal nyúlik vissza2008, egy Wenzhou-i gyártóbázis,ISO 9001/14001/45001felügyeleti rendszerek, valamint tápegységek és kisfeszültségű kapcsolóberendezések szélesebb választéka, a HAGOE műszaki testreszabást és OEM-támogatást biztosít hazai és nemzetközi projektvásárlók számára.
A besorolásnak a tényleges terhelési listán, a maximális üzemi áramerősségen, a jövőbeni bővítésen, a kábelkapacitáson és a védelmi koordináción kell alapulnia – nem egyszerűen a teljes csatlakoztatott terhelésen. A HAGOE a bejövő megszakítót, a gyűjtősínt és a kimenő áramkört az Ön igényei szerint tudja konfigurálniSLDés a projekt terhelési követelményei.
Igen. A HAGOE a projektnek megfelelően konfigurálja a paneltSLD, rakománylista, beépítési hely és műszaki leírás. Ház méretei, megszakítók névleges értékei, kimenő áramkörök, kábelbevezetés, mérők,SPD, RCCBés a kommunikációs modulok testre szabhatók.
A megszakító megszakítási kapacitásának meg kell egyeznie a telepítési helyen várható rövidzárlati árammal. Tipikus konfigurációk használhatók4kA, 6kAvagy10 kAmegszakítók, de a végső kiválasztást a projekt elektromos tervezési és védelmi követelményei alapján kell megerősíteni.
A váltóáramú paneldobozt elsősorban kisfeszültségű regionális és terminális AC elosztásra tervezték gyárakban, épületekben, távközlési és UPS-rendszerekben. AHJP sorozatalállomások és ipari létesítmények állomásszolgálati AC áramellátó rendszereként van elhelyezve, olyan funkciókkal, mint a kettős forrású átvitel és az állomás-szolgáltatás elosztás.
Igen. AXL-21-val lehet konfigurálniSPD, RCCB, energiamérők és aHAGOE HG-ZJfelügyeleti modul.RS485/MODBUSkommunikáció elérhető az elektromos adatok csatlakoztatásáhozBMS, SCADAvagy más felügyeleti rendszerek.
Igen, a meglévő szekrény elektromos és mechanikai feltételeitől függően. A HAGOE ki tudja értékelni az eredeti méreteket, a megszakító specifikációit, a kábelbevezetési pozíciókat, az áramkör mennyiségét ésSLDannak megállapításához, hogy szükség van-e közvetlen csere vagy módosításra.
A HAGOE gyártásirányítási rendszerei tanúsítvánnyal rendelkeznekISO 9001:2015, ISO 14001:2015ésISO 45001:2018. Egyedi elektromos alkatrészek is kiválaszthatók a megfelelő módonCCC tanúsítás. A teljes panel tanúsítását a tényleges konfigurációnak megfelelően meg kell erősíteni.
A pontos árajánlatért kérjük, adja meg a rendszer feszültségét/frekvenciáját,SLD, terhelési lista, bejövő kapacitás, kimenő áramkör követelményei, telepítési mód, IP-besorolás és preferált alkatrészmárkák. A HAGOE ezután elkészítheti a megfelelő konfigurációt, rajzokat, anyagjegyzéket és árajánlatot.
