35 kV-os nagyfeszültségű kapcsolóberendezés

A 35 kV-os rendszereket általában nagy ipari létesítményekben, regionális alállomásokon, áramtermelő létesítményekben és egyéb nagyobb energiaátviteli és elosztási kapacitást igénylő alkalmazásokban használják. A 10 kV-os rendszerekhez képest a 35 kV-os kapcsolóberendezések nagyobb figyelmet igényelnek a szigetelés koordinációjára, a kúszótávolságra, a kapcsolási teljesítményre, a mechanikai megbízhatóságra és az üzembiztonságra.

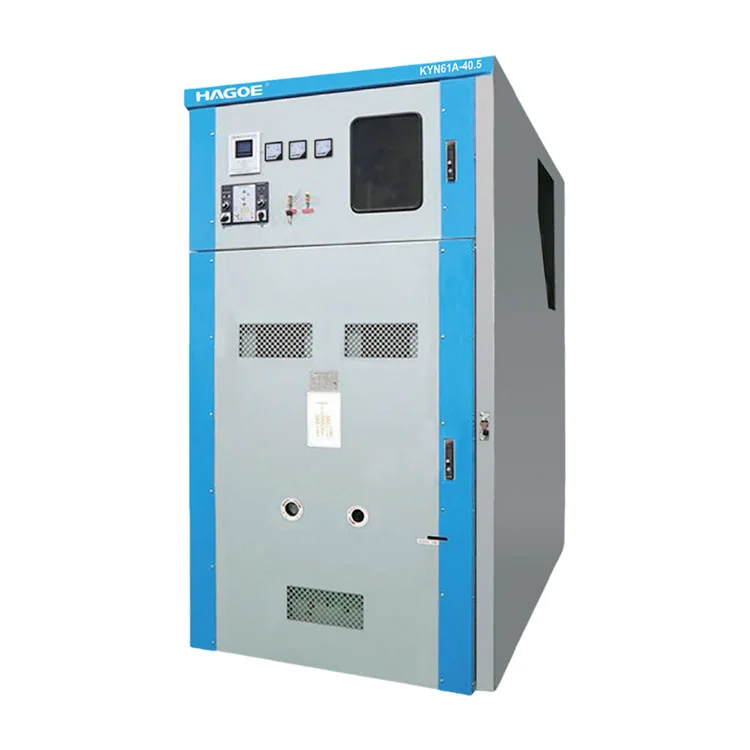

Hagoe ElectricKYN61-40.5 35kV nagyfeszültségű kapcsolóberendezéspáncélozott, kihúzható, fémburkolatú konstrukciót fogad el. A fő funkcionális részek, beleértve a megszakítót, a gyűjtősínt, a kábelcsatlakozást és a vezérlőrekeszeket, külön funkcionális területként vannak elrendezve a szervezett üzemeltetés és karbantartás támogatása érdekében.

A kihúzható konstrukció különösen alkalmas rendszeres kapcsolást és karbantartást igénylő elosztórendszerekhez. A megszakítós targonca az üzemi és a vizsgálati pozíciók között mozgatható az üzemeltetési és karbantartási követelményeknek megfelelően, ezzel csökkentve a berendezés karbantartásának a teljes elosztórendszerre gyakorolt ​​hatását.

Szerkezeti tervezés a biztonságosabb karbantartás érdekében

A 35 kV-os nagyfeszültségű kapcsolóberendezés kialakítása nemcsak a ház védelmére összpontosít, hanem a nagyfeszültségű funkcionális területek belső kezelésére is.fém burkolat, páncélozott elválasztás és kihúzható szerkezet.

Mérnöki alkalmazások esetében ez a konfiguráció három gyakorlati követelményt teljesít.

Funkcionális szétválasztás:A nagyfeszültségű gyűjtősínek, a megszakítók és a kábelcsatlakozási területek külön szakaszokként vannak elrendezve, segítve a különböző elektromos funkciók közötti egyértelmű elválasztást.

Karbantartási hozzáférés:A kihúzható megszakítós targonca lehetővé teszi a kezelők és a karbantartó személyzet számára, hogy a megszakítót a kívánt helyzetbe vigyék ellenőrzéshez vagy szervizeléshez anélkül, hogy szétszerelnék a teljes kapcsolószekrényt.

Üzembiztonság:A fémmel zárt szerkezet fizikai elválasztást biztosít a belső feszültség alatt álló alkatrészektől. A mechanikai elrendezés a projekt elektromos és mechanikus reteszelési követelményeivel is összehangolható.

A 35 kV-os kapcsolóberendezés több, mint egy hagyományos elosztószekrény. Az elsődleges elektromos kialakítástól függően konfigurálható bejövő betáplálókhoz, kimenő adagolókhoz, buszcsatolókhoz és egyéb funkcionális áramkörökhöz. Együtt működik védelmi relékkel, mérő-, felügyeleti és automatizálási rendszerekkel az elektromos áram vezérlésére és elosztására.

Tipikus alkalmazások a következők:

• 35kV-os alállomási be- és kimenő betáplálók
• Nagyfeszültségű elosztórendszerek ipari létesítményekhez
• Kiegészítő áram- és elosztórendszerek erőművekben
• Bányászati ​​és nagyüzemi üzemek
• Regionális áramelosztó berendezések
• Gyakori kapcsolást igénylő nagyfeszültségű rendszerek

Nagy projektek esetén a Hagoe Electric a kapcsolóberendezés konfigurációját a rendszer kapacitásához, a rövidzárlati paraméterekhez, az adagoló elrendezéséhez, a védelmi követelményekhez és a rendelkezésre álló telepítési helyhez tudja igazítani, ahelyett, hogy pusztán a névleges feszültség alapján választaná ki a szekrényt.

Műszaki paraméter

Szolgáltatási környezet

• Környezeti hőmérséklet:Felső határa+40°C, napi átlaga nem haladja meg+35°C; alsó határ-15°C.
• Magasság: ≤ 2000 m.
• Relatív páratartalom:A napi átlag nem haladja meg95%; havi átlag nem haladja meg90%.
• Földrengés intenzitása:Nem haladja meg8°.
• Vízgőznyomás:A napi átlag nem haladja meg2,2 kPa; havi átlag nem haladja meg1,8 kPa.
• Környezeti feltételek:A telepítési helynek mentesnek kell lennietűz- és robbanásveszély, súlyos szennyezés, kémiai korrózió és erős vibráció.

Miért egy 35 kV-os kihúzható kapcsolóberendezés konfiguráció?

Mérnöki beszerzések esetében sem a rögzített, sem a kihúzható nagyfeszültségű kapcsolóberendezések nem általánosak. A megfelelő konfiguráció attól függa karbantartási stratégia, a működés folytonossága, a kapcsolási gyakoriság és a szolgáltatási követelmények.

A 35 kV-os kihúzható konfiguráció fő előnyei a következők:

Továbbfejlesztett karbantartási rugalmasság:A megszakítós targonca ellenőrzés és szervizelés céljából kihúzható a működési helyzetből.

Moduláris funkcionális konfiguráció:Ugyanazon projekten belül több panel is konfigurálható bejövő adagolókhoz, kimenő adagolókhoz, buszcsatolókhoz és más áramkörökhöz.

Alkalmasság nagyobb elosztórendszerekhez:Alállomások, ipari parkok és nagy ipari létesítmények integrált elosztórendszerébe több kapcsolóberendezés panel is elhelyezhető.

Emiatt érdemes megfontolni a 35 kV-os nagyfeszültségű kapcsolóberendezés kiválasztásátnévleges feszültség, névleges áram, rövidzárlati megszakító képesség, rövid idejű ellenállási áram, csúcsállósági áram, szigetelési követelmények, telepítési feltételek és védelmi konfiguráció, ahelyett, hogy egyedül a szekrény méreteit vagy a vételárat hasonlítaná össze.

Mérnöki konfiguráció és műszaki támogatás

2008-as megalakulása ótaHagoe Electric Technology Co., Ltd.az energiaátvitelre és -elosztásra, a teljesítményelektronikára és az új energetikai elektromos berendezésekre összpontosított. Veltöbb mint 18 éves iparági tapasztalattal és több mint 34 nemzeti szabadalommal, a vállalat integrált kutatás-fejlesztési, gyártási, tesztelési és nemzetközi szolgáltatási rendszert fejlesztett ki.

A 35 kV-os kapcsolóberendezések projektjeinél mérnöki támogatásunk többet jelent, mint a berendezésgyártást. Az ügyfél elsődleges rendszerinformációi alapján műszaki csapatunk a következőkben tud segíteni:

Rendszerparaméterek → Kapcsolóberendezés konfiguráció → Elsődleges séma → Másodlagos védelem → Panel elrendezés → Telepítési feltételek → Gyári tesztelés → Projekt szállítás

A gyártóbázis fel van szerelveTrumpf lézervágó gépek, AMADA CNC hajlítógépek, automatizált lyukasztóberendezések és elektromos tesztelő berendezések, támogatja a szekrénygyártást, a szerkezeti gyártást és a terméktesztet.

A Hagoe Electric ISO9001, ISO14001 és ISO45001 irányítási rendszerek alatt is működik, és fenntartja a termékmegfelelőségi képességeket, beleértve a CCC, CE, CB és RoHS szabványokat, alátámasztó dokumentációt biztosítva a különböző piacokon zajló projektekhez.

GYIK

1. Mi az a 35 kV-os nagyfeszültségű kapcsolóberendezés?

A 35 kV-os nagyfeszültségű kapcsolóberendezés egy páncélozott, kihúzható váltakozó áramú, fémmel zárt nagyfeszültségű kapcsolóberendezés, amelyet 40,5 kV-os, 50 Hz-es háromfázisú váltakozó áramú rendszerekhez terveztek. Főleg áramfelvételre, -elosztásra, -vezérlésre, -védelemre és -felügyeletre használják.

2. Hol használják általában a 35 kV-os kapcsolóberendezést?

A tipikus alkalmazások közé tartoznak az erőművek, alállomások, nagy ipari létesítmények, bányászati ​​​​műveletek és egyéb olyan létesítmények, amelyek 35 kV osztályú áramfelvételt és -elosztást igényelnek.

3. Miért érdemes kihúzható kapcsolóberendezést használni?

A kihúzható kialakítás megkönnyíti a megszakítók karbantartását, tesztelését és cseréjét, miközben támogatja a szabványos berendezéskezelést a nagyobb elosztórendszerekben.

4. Milyen környezeti feltételeket támogat a KYN61-40.5 33kv beltéri vcb Switchgear panel?

A szabványos működési feltételek közé tartozik a 2000 méteres tengerszint feletti magasság és a -15°C és +40°C közötti környezeti hőmérséklet tartomány, valamint a meghatározott páratartalom és környezeti feltételek. A speciális környezeteket a projekttervezés során meg kell erősíteni.

5. A Hagoe Electric testre szabhat egy 35 kV-os kapcsolóberendezés-rendszert?

Igen. A szekrénykonfiguráció, a bejövő és kimenő adagoló elrendezése, az elsődleges elektromos sémák, a másodlagos vezérlés és a védelmi konfigurációk a projekt követelményeihez igazíthatók.

6. Milyen dokumentumokat lehet benyújtani egy 35 kV-os projekthez?

A projekt követelményeitől függően a Hagoe Electric műszaki dokumentációt, tanúsítási dokumentumokat, ellenőrzési jelentéseket, gyári dokumentációt és vonatkozó mérnöki fájlokat tud biztosítani a műszaki felülvizsgálathoz, a beszerzéshez és a projekt elfogadásához.
