A különbség amoduláris UPSés a hagyományos torony típusú UPS nem egyszerűen a szekrény kialakítása. Ez a kapacitáskonfiguráció, a redundancia és a karbantartás eltérő megközelítését foglalja magában.
A hagyományos UPS-t általában teljes tápegységként konfigurálják. Amikor a terhelés növekszik, a felhasználónak egy másik UPS rendszert kell hozzáadnia, vagy a meglévő egységet nagyobb modellre kell cserélnie. Amoduláris UPSintegrálja a teljesítménymodulokat, a vezérlőrendszereket és a kapcsolódó funkciókat egy bővíthető architektúrába, lehetővé téve a kapacitás konfigurálását az aktuális terhelésnek és a jövőbeni bővítési tervnek megfelelően.
Az adatközpontok és a kommunikációs helyiségek esetében ez megváltoztathatja az UPS beszerzését a teljes rendszer jövőbeli maximális igény szerinti méretezéséről az elején a kapacitás fokozatos bővítésére, ahogy a tényleges terhelés növekszik.

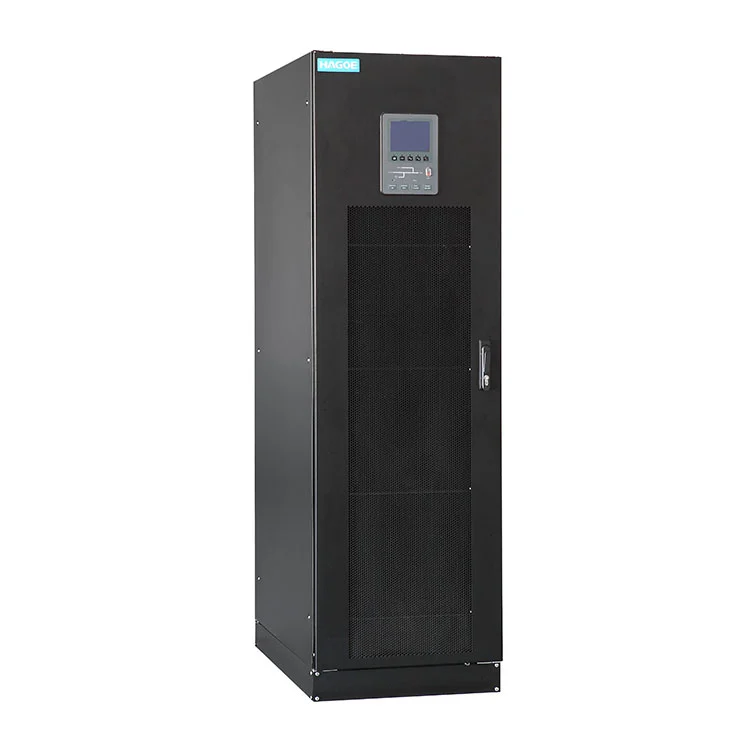

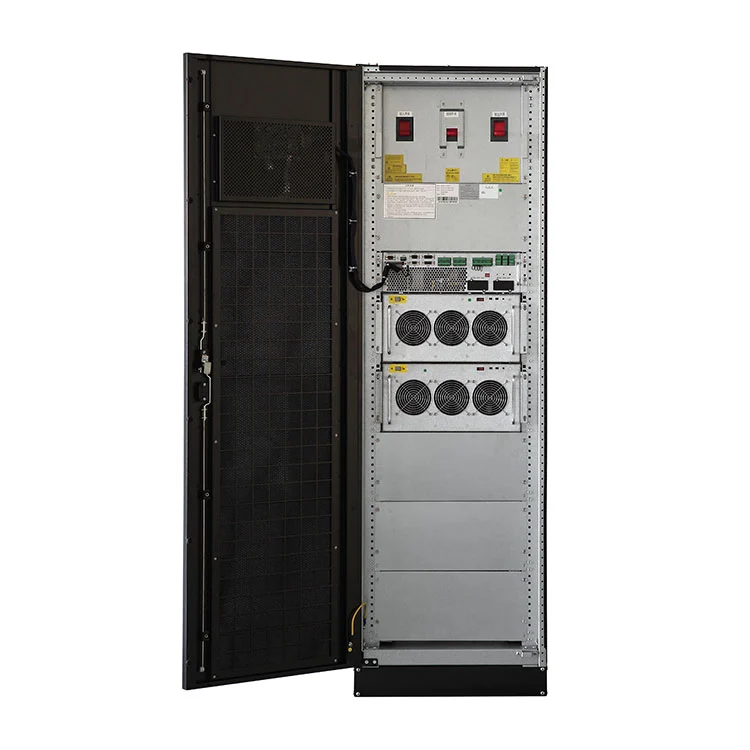

Moduláris UPS tápegységötvözi a hagyományos torony típusú UPS rendszerek műszaki jellemzőit a modern adatközpontok és berendezéstermek modularizációs követelményeivel. Örökbe fogadDSP digitális vezérlési technológiaés egyN+X redundáns moduláris felépítés, amely lehetővé teszi a felhasználók számára, hogy rugalmasan konfigurálják a rendszert a tényleges terhelési követelményeknek megfelelően. Egyetlen modul kapacitást biztosít20 KVA, míg a kapacitás legfeljebb200 KVA szekrényenkénttöbb modul párhuzamos csatlakoztatásával érhető el.
A moduláris felépítés megvalósítása mellett a rendszer jelentősen javítja a kritikus teljesítményű berendezések megbízhatóságát, alkalmazhatóságát és karbantarthatóságát, így megfelelő választássá válik a nagy megbízhatóságú tápellátást igénylő iparágak számára.
| Kategória | Paraméter | Specifikáció |
|---|---|---|
| Modell | Modell | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Fő bemenet | Bemeneti feszültség | 380VAC / 400VAC / 415VAC |
| Bemeneti frekvencia | 50/60Hz | |
| Teljesítménytényező | >0,99 | |
| Jelenlegi torzítási arány | THDi <3% | |
| Feszültség tartomány | -40%~+25%; -40%~-20% lineáris frekvenciacsökkentéssel | |
| Frekvencia tartomány | 40-70 Hz | |
| Kitérő | Bypass feszültség | 380VAC / 400VAC / 415VAC |
| Feszültség tartomány | -20%~+15% | |
| Túlterhelési kapacitás | 135%, hosszú távú munkavégzés | |
| Túlterhelési kapacitás | 135%–150%, 6 perc | |
| Túlterhelési kapacitás | Terhelhetőség >150%, munkaidő<100 ms | |
| Kimenet | Kimeneti feszültség | 380VAC / 400VAC / 415VAC |
| Feszültség pontosság | ±1%(kiegyensúlyozott terhelés);±1,5%(kiegyensúlyozatlan terhelés) | |
| Feszültség torzítási arány | THD <1,5%(lineáris terhelés);THD <5%(nemlineáris terhelés) | |
| Teljesítménytényező | 0.8 | |
| Háromfázisú pontosság | 120°±0,5° | |
| Csúcsérték arány | 3:1 | |
| Túlterhelési kapacitás | 110%, 1 óra, átkapcsolás bypassra | |
| Túlterhelési kapacitás | 125%, 10 perc, átkapcsolás bypassra | |
| Túlterhelési kapacitás | 150%, 200 ms, váltson bypassra | |
| Túlterhelési kapacitás | >150%,200 ms, váltson bypassra | |
| Rendszer | Rendszer hatékonyság | Normál modul:95% |
| Rendszer hatékonyság | Gazdasági modul:98% | |
| Akkumulátor hatékonyság | 95% | |
| Kijelző | LCD + LED, érintőképernyő + billentyűzet | |
| Védelmi szint | IP20 | |
| Kommunikációs interfész | RS232, RS485, száraz érintkező, SNMP kártya, EPO, generátor interfész | |
| Csatlakozási mód | Támogatja a felső és alsó csatlakozást | |
| Üzemi hőmérséklet | 0-40°C | |
| Tárolási hőmérséklet | -25-70°C | |
| Relatív páratartalom | 0–95%(nincs páralecsapódás) | |
| Zaj | <55 dB | |
| Akkumulátor | Akkumulátor feszültség | ±240VDC(32-44 szekció állítható be) |
| Akkumulátor konfiguráció | 20% rendszerteljesítmény | |
| Akkumulátor feszültség tolerancia | ±1% | |
| Súly | Teljesítmény modul | 10KVA:20 kg |
| Teljesítmény modul | 15KVA:21 kg | |
| Teljesítmény modul | 20 KVA:25 kg | |
| Teljesítmény modul | 25KVA:30 kg | |
| Teljesítmény modul | 30 KVA:34 kg | |
| Méret | 6 modulos szekrény | 600 × 900 × 1600 mm |
| 10 modulos szekrény | 600 × 900 × 2000 mm | |
| Teljesítmény modul | 440 × 590 × 134 mm(10KVA / 15KVA / 20KVA) | |
| Szekrény súlya | 6 modulos szekrény | Modell: HM060-10, HM090-15, HM120-20;150 kg |
| 10 modulos szekrény | Modell: HM100-10, HM150-15, HM200-20;180 kg |
A moduláris UPS egyik legfontosabb előnye, hogy az UPS kapacitása követni tudja a tényleges terhelési igényt.
Például egy újonnan épített gépterem viszonylag alacsony kezdeti terhelésű lehet, de a jövőben szerverekkel, tárolórendszerekkel, hálózati berendezésekkel vagy egyéb informatikai terhelésekkel egészülhet ki. A moduláris architektúrával az UPS konfigurációja a projekt tényleges növekedésének megfelelően bővíthető, nem pedig a teljes jövőbeli kapacitás megvásárlása az elején.
Kritikus terhelések esetén az UPS kiválasztása nem csak a szükséges kapacitás teljesítését jelenti. A rendszernek azt is mérlegelnie kell, hogy a fennmaradó rendszer tovább tud-e működni, ha egy tápegység nem elérhető.
A HAGOE moduláris UPS egyN+X redundáns moduláris felépítés. Ebben az építészetben"N"a tényleges terhelés támogatásához szükséges modulok számát jelenti, míg"X"további redundáns modulokat jelent. A megfelelő redundancia-konfiguráció csökkentheti az egyes modulok meghibásodásának a teljes áramellátó rendszerre gyakorolt hatását.
A tényleges N+X konfigurációt a terhelhetőség, a szükséges megbízhatósági szint és a projekt tervezési követelményei alapján kell meghatározni.
| Összehasonlítás | Moduláris UPS | Hagyományos Tower UPS |
|---|---|---|
| Építészet | Moduláris teljesítmény architektúra | Integrált UPS egység |
| Kapacitás konfigurálása | Rugalmas modul alapú konfiguráció | Általában az UPS egység kapacitása határozza meg |
| Terjeszkedés | Adjon hozzá modulokat igény szerint | További UPS-egységekre vagy cserére lehet szükség |
| Redundancia | N+X redundancia konfigurálható | Általában teljes UPS redundancián alapul |
| Karbantartás | A hibás modulok önállóan kezelhetőktervezéstől függően | A karbantartás kiterjedhet a teljes UPS egységre |
| Jövőbeli terhelésnövekedés | Kiválóan alkalmas fokozatos bővítésre | Előzetesebb kapacitástervezést igényel |
| Telepítés | Moduláris szekrényrendszer | Hagyományos UPS szekrény |
| Kezdeti konfiguráció | A tényleges terheléshez igazítható | Gyakran a várható maximális terhelésnek megfelelően méretezik |
| Adatközpont alkalmasság | Kiválóan alkalmas bővíthető kritikus terhelésekhez | Alkalmas fix kapacitású alkalmazásokhoz |
| Közbeszerzési fókusz | Skálázhatóság, redundancia, karbantarthatóság | Kapacitás, megbízhatóság és kezdeti rendszerkonfiguráció |
Ez nem jelenti azt, hogy a moduláris UPS mindig jobb, mint a hagyományos torony típusú UPS.
Ha a terhelés stabil, a szükséges kapacitás egyértelműen meghatározott, és a jövőbeni bővítés valószínűtlen, a hagyományos UPS egyszerű megoldás maradhat.
Ha a projekt folyamatos bővítést, terhelésnövekedést, szakaszos adatközpont-építést vagy magas rendelkezésre állási követelményeket foglal magában, a moduláris UPS skálázhatósága és redundanciája nagyobb értéket jelenthet.
Ezért az UPS beszerzésénél a projekt teljes életciklusát figyelembe kell venni, nem pedig csak a kezdeti vételárra összpontosítani.
A HAGOE termékinformációi szerint egyetlen modul kapacitást tud biztosítani20 KVA. A moduláris architektúra lehetővé teszi a felhasználók számára, hogy a tényleges terhelési követelményeknek megfelelően konfigurálják a rendszert ahelyett, hogy teljes mértékben egyetlen nagy kapacitású UPS-re hagyatkoznának.
A modulok egy szekrényen belüli párhuzamos csatlakoztatásával a rendszer akár 1-ig terjedő kapacitáskonfigurációt érhet el200 KVA. Ez lehetővé teszi a rendszer számára, hogy megfeleljen a különböző követelményeknek, a közepes méretű kritikus terhelésektől a nagyobb géptermi energiarendszerekig.
Mérnöki megjegyzés:A végső modulmennyiséget, az N+X redundancia szintet, az akkumulátor konfigurációt és a rendszerkapacitást a tényleges terhelésnek és a projekt követelményeinek megfelelően kell megerősíteni.

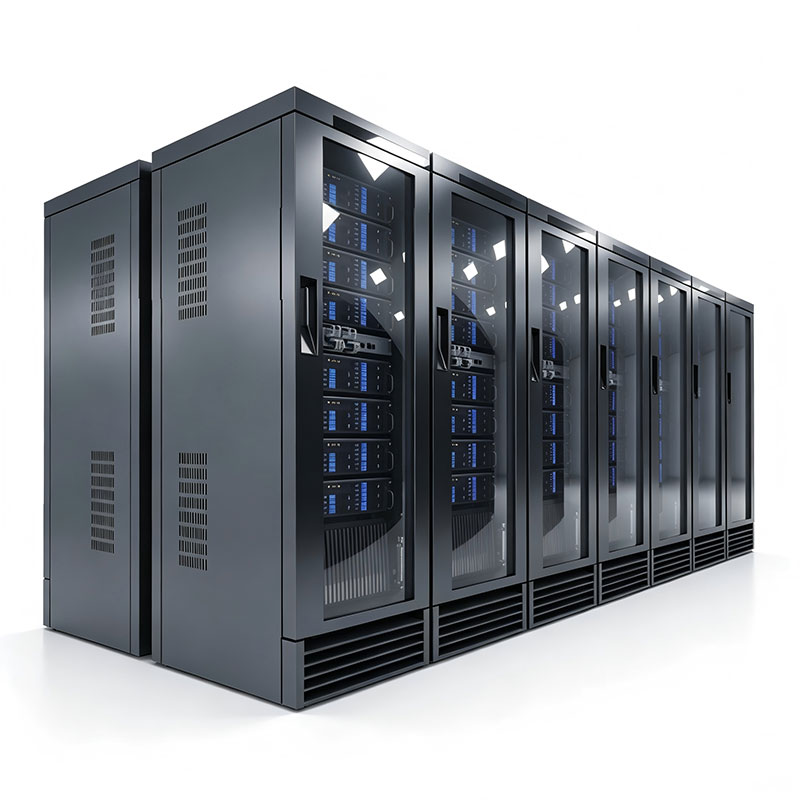

Az adatközpontok terhelése gyakran fokozatosan növekszik a szerverek, tárolórendszerek és hálózati berendezések hozzáadásával. A moduláris UPS moduláris konfiguráció révén képes alkalmazkodni a változó energiaigényekhez, így alkalmassá teszi a bővíthető adatközponti tápellátási architektúrákhoz.
A távközlési és kommunikációs helyiségek magas szintű áramellátást és berendezések rendelkezésre állását igényelnek. Beállítható a helyiség terhelési méretének megfelelően, miközben redundáns architektúrát használ a kritikus kommunikációs berendezések energiaellátásának javítása érdekében.
Az ipari automatizálásban használt PLC-rendszerek, vezérlők, felügyeleti berendezések és kommunikációs eszközök folyamatos és stabil áramellátást igényelhetnek. Tartalék tápellátást és tápminőség-védelmet biztosít a kritikus vezérlési terheléseknél.
Pénzintézetek, kereskedelmi központok és vállalati informatikai rendszerek megkövetelik a szerverek és hálózati berendezések megbízható működését. Skálázható tartalék tápellátási architektúrát tud biztosítani a kritikus IT-terhelésekhez.
A beszerzési személyzet és az EPC-projektek esetében ajánlatos tisztázni a következő részleteket a megkeresés szakaszában:
1. Erősítse meg a szükséges kapacitást
Adja meg az aktuális terhelést, a csúcsterhelést és a jövőbeli bővítési kapacitást, ahelyett, hogy egyszerűen megadna egy általános UPS-kapacitást.
2. Határozza meg a redundanciakövetelményt
Világosan határozza meg, hogy a projekt megköveteli-eN, N+1, vagy másN+Xredundancia architektúra.
3. Erősítse meg az akkumulátor-autonómiát
Adja meg, hogy az UPS mennyi ideig képes fenntartani a terhelést a hálózati áramszünet után.
4. Erősítse meg a telepítési feltételeket
Információkat adjon meg a kiszolgálóhelyiségről, a kábelbemeneti/kimeneti módokról, a környezeti hőmérsékletről és a karbantartás elérési útvonalairól.
5. Kérjen műszaki dokumentumokat
Követelje meg a beszállítókat, hogy nyújtsanak be termékspecifikációkat, rendszerjavaslatokat, kapcsolási rajzokat, tanúsító dokumentumokat, vizsgálati jelentéseket és telepítési/karbantartási kézikönyveket.
6. Értékelje a szállító mérnöki képességeit
A moduláris UPS-rendszerekkel kapcsolatban ne csak a termék árára összpontosítson; továbbá értékeli a szállító képességeit a rendszerkonfiguráció, a párhuzamos rendszertervezés, a tesztelés, a telepítési útmutató és az értékesítés utáni karbantartás tekintetében.
ben alakult2008, A HAGOE több mint 18 éves tapasztalattal rendelkezik a teljesítményelektronika és tápegységek gyártásában. A párhuzamos modulokat, redundanciát és folyamatos működést magában foglaló moduláris UPS rendszerek esetében a vállalat gyártási és ellenőrzési folyamatot alkalmaz, amely magában foglalja az elektronikus összeszerelést és a teljes egység tesztelését.
A gyártó létesítmény felszereltTRUMPF lézervágó gépek, AMADA CNC hajlítógépek, SMT gyártósorok és automatizált toronyvágó berendezések. A tesztelési források közé tartozikintelligens öregedés, EMC, IP-védelem és környezetvédelmi tesztelő berendezésekaz elektromos teljesítmény, a működési stabilitás és a környezeti alkalmazkodóképesség ellenőrzésére.
alatt működik a HAGOEISO9001, ISO14001 és ISO45001irányítási rendszerek és birtokok34+ nemzeti szabadalom. Termékportfóliója magában foglalja a GZDW egyenáramú áramellátó rendszereket, UPS/EPS-eket, áramelosztó berendezéseket és új energiaelektromos rendszereket is, releváns gyártási tapasztalatokat biztosítva a moduláris UPS fejlesztéshez és rendszerintegrációhoz.
Az UPS kapacitását a tényleges terhelés, a teljesítménytényező, a jövőbeni bővítési követelmények és a szükséges redundanciaszint alapján kell kiszámítani. Ahelyett, hogy egyszerűen összeadnánk az összes berendezés névleges teljesítményét, az aktuális és a tervezett terhelést is figyelembe kell venni a szükséges mennyiség meghatározása előtt.Nmodulok ésXredundáns modulok.
Na tényleges terhelés támogatásához szükséges modulok minimális számát jelenti, mígXtovábbi redundáns modulokat jelent. Például egy redundáns modul hozzáadása a szükséges kapacitáshoz létrehoz egyN+1konfigurációt. A végső redundancia szintet a projekt megbízhatósági követelményeinek és a terhelés kritikusságának megfelelően kell meghatározni.
Amikor a rendszer konfigurálva van aN+X redundancia, a fennmaradó rendelkezésre álló modulok továbbra is támogathatják a kritikus terhelést a tervezett működési tartományon belül, ha egy modul elérhetetlenné válik. Az, hogy a teljes terhelés online maradhat-e, a terhelési szinttől, a redundáns modulok számától és a rendszervezérlési stratégiától függ.
Igen. A moduláris szünetmentes tápegység architektúrájának egyik legfontosabb célja a kapacitás méretezhetősége. A terhelés növekedésével további tápmodulok is hozzáadhatók a teljes UPS rendszer cseréje helyett. Bővítés előtt ellenőrizni kell a rendelkezésre álló modulpozíciókat, a rendszer kapacitását, az upstream/downstream elosztást és a redundancia követelményeit.
A jelenlegi termékinformációk szerint egyetlen modul akár20 KVA, míg egyetlen szekrény akár akár200 KVApárhuzamos kapcsolaton keresztül. A tényleges rendszerkapacitást és a modulmennyiséget a terhelés és a redundancia konfigurációja szerint kell meghatározni.
Az UPS-t nem szabad egyszerűen úgy méretezni, hogy megfeleljen az aktuális tényleges terhelésnek teljes kapacitáson. A tervezésnek figyelembe kell vennie a jövőbeni bővítési és redundanciai követelményeket, megfelelő kapacitástartalékkal a projekt terhelésnövekedési terve alapján. Adatközpontok és egyéb kritikus terhelések esetén a felhasználható kapacitás utánN+Xa redundanciát is figyelembe kell venni.
Az akkumulátor kapacitása elsősorban attól függUPS terhelési teljesítmény, a szükséges tartalék idő, az akkumulátor rendszer feszültsége, a kisülési jellemzők és a környezeti hőmérséklet. Az akkumulátor kapacitását nem szabad kizárólag az UPS KVA besorolásából választani; a szükséges autonómiaidőt is bele kell számítani a számításba.
