Az alacsony frekvenciájú UPS fő jellemzője nem csak a transzformátorában rejlik, hanem az alacsony frekvenciájú vonal-frekvenciás transzformátor és az online kettős konverziós architektúra kombinációjában is.
A bemeneti váltakozó áramot először egy egyenirányító alakítja DC-vé; ezt követően az egyenáramú busz stabil közbenső teljesítményfokozatot biztosít, amelyet az inverter AC-vá alakít vissza, hogy a terhelésre kimenjen. Normál működés közben a terhelést folyamatosan az inverter táplálja, nem pedig közvetlenül az AC bemenetre csatlakozik.
Az alacsony frekvenciájú transzformátor elektromos leválasztást biztosít a bemeneti és kimeneti áramkörök között, és javítja a rendszer azon képességét, hogy ellenálljon a bekapcsolási áramoknak, a nemlineáris terheléseknek és a rendellenes működési feltételeknek.
Ez az architektúra az alacsony frekvenciájú UPS-rendszereket különösen alkalmassá teszi olyan alkalmazásokhoz, amelyek rendkívül magas követelményeket támasztanak a berendezések folytonosságára és az áramminőségre vonatkozóan – nem csak a vészhelyzeti akkumulátor-mentést igénylő alkalmazásokhoz.

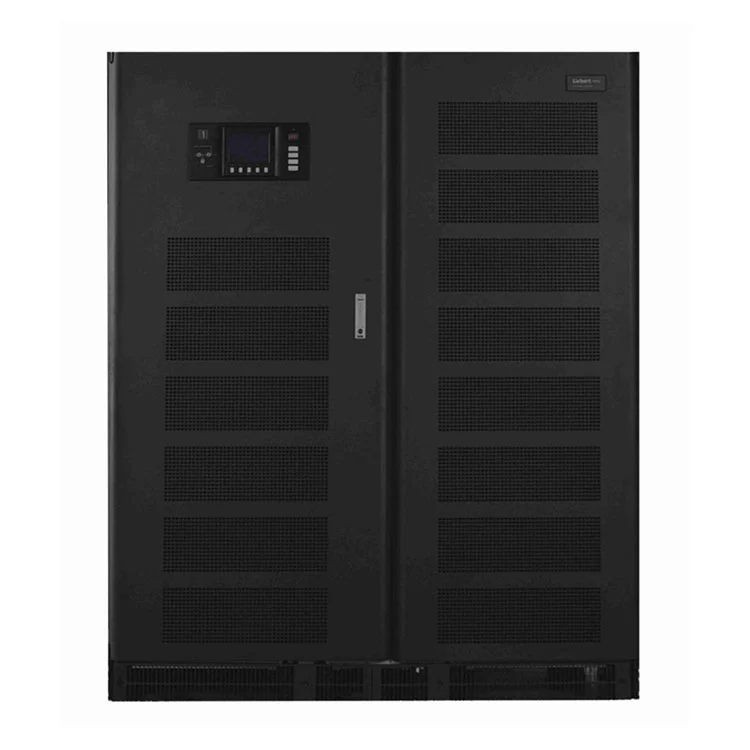

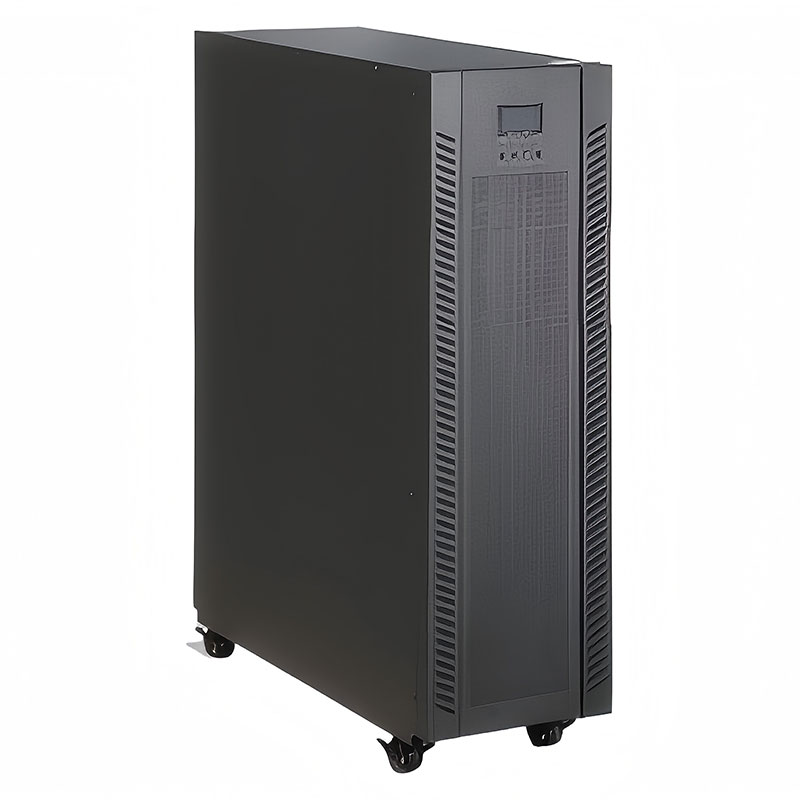

A HAGOE alacsony frekvenciájú szünetmentes tápegység tipikus online dupla konverziós energiapályát követ:
AC bemenet → Egyenirányító → DC busz → Inverter → Alacsony frekvenciájú transzformátor → Terhelés
Normál használati körülmények között az egyenirányító szabályozott egyenárammal látja el az egyenáramú buszt, míg az inverter folyamatosan kondicionált váltakozó áramot ad a terhelésnek.
Ha a hálózati tápellátás meghibásodik vagy a megadott működési tartományon kívülre esik, az akkumulátorrendszer energiát lát el a DC buszon, és az inverter folytatja a terhelés ellátását. Ez kiküszöböli a hagyományos készenléti UPS architektúrákhoz kapcsolódó átviteli megszakításokat.

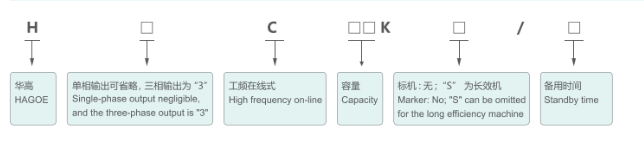

| Kategória | Műszaki paraméter | Specifikáció |
|---|---|---|
| AC bemenet | Névleges kapacitás | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 600 kVA / 600 kVA / 610 kVA 2000 kVA |
| Működési mód és elv | Online teljesítmény statikus bypass kapcsoló (folyamatos kapcsolás), kettős konverziós technológia, a teljesítmény teljes leválasztása | |
| Fázisszám | Három fázis + N + G | |
| Feszültség | 380 V ±20% | |
| Frekvencia | 50 Hz ±10% | |
| Maximális áram | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2360 | |
| Teljesítménytényező | 0,95 (bemeneti szűrővel) | |
| AC bypass bemenet | Lágy indítás | 0–100% 5 másodpercen belül |
| Fázisszám | Három fázis + N + G | |
| Feszültség | 380 V ±15% | |
| Frekvencia | 50 Hz ±2% | |
| Kapcsolási idő | 0 ms túlterhelés alatt | |
| Akkumulátor rendszer | DC feszültség | 384 V (32 × 12 V akkumulátorok) |
| Lebegő töltési feszültség | 432 V | |
| Lezárási feszültség | 332 V | |
| Maximális kisütési áram | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / A 350 | |
| Töltőáram | 10-25 A (állítható) | |
| AC kimenet | Fázisszám | Három fázis + N + G |
| Feszültség | 380 V ±1% (stacionárius terhelés) | |
| Frekvencia | 50 Hz ±2% (hálózati tápellátás) / 50 Hz ±0,05% (elemes tápegység) | |
| Teljesítménytényező | 0,8 lemaradás | |
| Kimeneti hullámforma | Szinuszhullám | |
| Teljes harmonikus torzítás | ≤3% lineáris terhelés esetén; ≤5% nemlineáris terhelés esetén | |
| Tranziens dinamikus terhelési feszültség | ±0,5% (0-100% terhelésváltozás) | |
| Azonnali helyreállítási idő | <10 ms (±0,5%) | |
| Kiegyensúlyozatlan feszültség | ≤±3%; ≤±1% kiegyensúlyozott terhelési feszültség esetén | |
| Túlterhelési kapacitás | 120% 10 percig; 150% 1 percig (elemes tápegység) | |
| Rendszerteljesítmény | Működési Hatékonyság | >91%; 95% ECO gazdaságos üzemmódban |
| Számítógépes kommunikációs felület | RS232 / RS422 | |
| Üzemi hőmérséklet | 0-40°C | |
| Relatív páratartalom | 0-90%, nem kondenzál | |
| Zaj | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, a kapacitástól függően | |
| Kijelző | A típus: kisméretű LCD; B típus: nagy érintőképernyős kijelző (120 × 90 mm) |
Az UPS rendszerben a transzformátort nem csak feszültségátalakításra használják. Ezenkívül hozzájárul az elektromos leválasztáshoz, a tranziens terhelés kezeléséhez és a rendszer védelméhez.
Az ipari terhelések, például a PLC-rendszerek, a változtatható frekvenciájú hajtások, a motorok, a mágneskapcsolók és a nagy egyenirányító berendezések jelentős tranziens áramot generálhatnak indításkor vagy dinamikus működés közben. Ha az UPS kapacitását csak az állandósult aktív teljesítmény alapján választja ki, az inverter túlterhelést, kimeneti feszültség eltérést vagy szükségtelen bypass működést tapasztalhat.
Az alacsony frekvenciájú transzformátor robusztus mágneses és elektromos interfészt biztosít erős tranziens képességgel, nagyobb tervezési tartalékot biztosítva az UPS-nek a nagy indítóáramú vagy ütési terhelésű alkalmazásokhoz.
| Mérnöki faktor | Alacsony frekvenciájú UPS | Nagyfrekvenciás UPS |
|---|---|---|
| Transzformátor | Alacsony frekvenciájú teljesítmény transzformátor | Nagyfrekvenciás transzformátor / transzformátor nélküli architektúra |
| Elektromos leválasztás | Erős | A rendszer topológiájától függ |
| Motorindítási terhelések | Alkalmasabb | Gondos méretezést igényel |
| Inrush Current | Magasabb tolerancia | Méretezésre érzékenyebb |
| Nemlineáris terhelések | Megfelelő konfigurációval megfelelő | Megfelelő konfigurációval megfelelő |
| Ipari alkalmazások | Erős illeszkedés | Alkalmasabb általános informatikai terhelésekre |
| Rendszer súlya | Viszonylag magasabb | Általában kompaktabb |
| Telepítési lábnyom | Nagyobb | Kisebb |
| Tipikus prioritás | Robusztusság és elszigeteltség | Hatékonyság és tömörség |
Ha egy projekt elsősorban a méretre, súlyra és nagy teljesítménysűrűségre összpontosít, a nagyfrekvenciás UPS előnyösebb lehet; Ha azonban a projekt az elszigetelést, a túlfeszültség-terhelési kapacitást, az ipari környezet alkalmazkodóképességét és a hosszú távú működési stabilitást helyezi előtérbe, az alacsony frekvenciájú UPS általában jobb választás.
Ezért a HAGOO nem javasolja, hogy az "alacsony frekvencia mindig jobb, mint a magas" leegyszerűsítő logikája alapján válasszon UPS-t. Ehelyett azt javasolja, hogy a szünetmentes tápegységet a terhelés típusa, a teljesítménytényező, az indítási áram, a tartalék idő és a hálózati feltételek alapján állítsák be.
Az UPS kapacitását nem szabad egyszerűen az összes csatlakoztatott berendezés adattábláján szereplő névleges adatok megadásával kiválasztani.
A mérnöki értékelésnek figyelembe kell vennie:
Aktív teljesítmény (kW) → Teljesítménytényező → Indítóáram → Nemlineáris terhelési arány → Jövőbeni bővítés → Szükséges redundancia
A motoros hajtású berendezéseknél az állandósult teljesítmény nem tűnik különösebben magasnak, de az indítóáram lényegesen nagyobb lehet. Ezért a rendszer méretezése során értékelni kell az inverter túlterhelési képességét és a tranziens reakciót.
Az akkumulátor kapacitását is a tényleges terhelés alapján kell kiszámítani, nem pedig egy rögzített Ah értékből választani.
A műszaki számítások általában figyelembe veszik az UPS kapacitását, a tényleges terhelési teljesítményt, az egyenáramú busz feszültségét, az akkumulátorlánc konfigurációját, a kisülési sebességet, a szükséges autonómiát, az akkumulátor öregedési határát és a környezeti hőmérsékletet.
A pontos rendszertervezés érdekében az akkumulátor méretét a gyártó adatai alapján kell meghatározniDC feszültségtartomány, minimális akkumulátorfeszültség és akkumulátorkisülési jellemzők.
A projekt követelményeitől függően a HAGOE alacsony frekvenciájú szünetmentes tápegység többféle védelmi funkcióval is konfigurálható, beleértve:
bemeneti túlfeszültség/alsó feszültség elleni védelem, kimeneti túlterhelés elleni védelem, rövidzárlat elleni védelem, akkumulátor túltöltés/kisülés védelem, túlmelegedés elleni védelem és bypass védelem.
Ipari projektek esetén a megfelelő védelmi szelektivitás elérése érdekében értékelni kell az upstream megszakító, az alsó védelmi eszközök és az UPS rövidzárlat elleni védelem közötti koordinációt is.
A Hagoe Electric Technology Co., Ltd. integrált gyártási folyamatot működtet, amely magában foglalja a mérnöki tervezést, a lemezgyártást, az elektronikai összeszerelést, a rendszerintegrációt és a végső tesztelést.

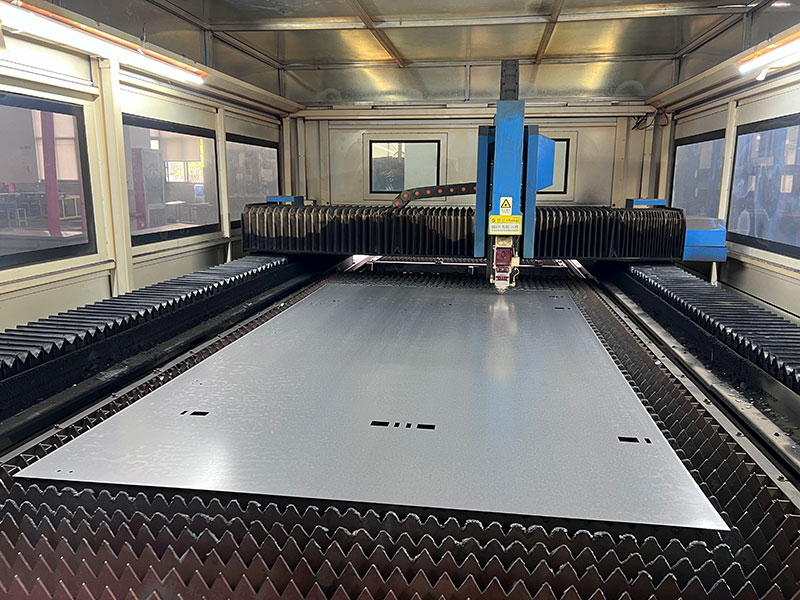

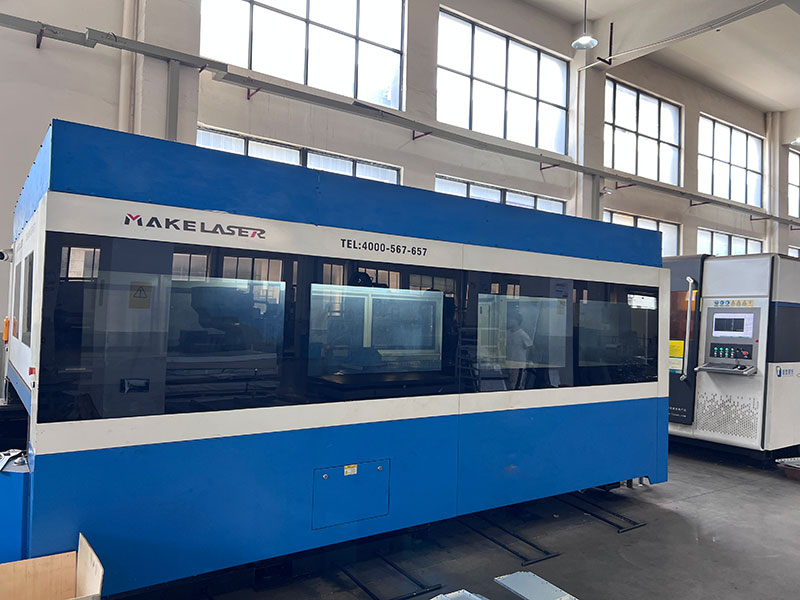

A gyártóbázis német Trumpf lézervágó gépekkel, japán AMADA CNC hajlítógépekkel, automatizált revolvernyíró berendezésekkel, SMT gyártósorokkal és intelligens öregedésvizsgáló rendszerekkel van felszerelve.
A kritikus teljesítményű berendezések, például az UPS-rendszerek esetében a minőségellenőrzésnek túl kell lépnie az alkatrészek ellenőrzésén. A termék konfigurációjától és a projekt követelményeitől függően a tesztelés a következőket foglalhatja magában:
Bemeneti/kimeneti elektromos paraméterek ellenőrzése, védelmi funkció tesztelése, kommunikáció tesztelése, terhelési tesztelése, öregedési tesztelése és teljes rendszerműködési ellenőrzés.
A Hagoe ISO9001, ISO14001 és ISO45001 irányítási rendszerek alatt működik, és több mint 34 nemzeti szabadalommal rendelkezik, amelyek támogatják K+F és gyártási képességeit.
Alkalmas alállomásokhoz, elosztórendszerekhez és energia-automatizálási berendezésekhez, amelyek folyamatos áramot igényelnek a védelemhez, felügyelethez és kommunikációs terhelésekhez.
Alkalmas PLC-khez, DCS-ekhez, ipari számítógépekhez, automatizálási szekrényekhez és gyártósoros vezérlőrendszerekhez.
Alkalmas orvosi képalkotó, monitorozó és egyéb, stabil és megszakítás nélküli áramot igénylő precíziós berendezésekhez.
Alkalmas szerverekhez, hálózati berendezésekhez, tárolórendszerekhez és kommunikációs infrastruktúrához.
A HAGOE minőségellenőrzése nem korlátozódik a végső ellenőrzésre.Lefedi a teljes folyamatot a beérkező anyagoktól a gyártásig, összeszerelésig, üzembe helyezésig, tesztelésig és a végső kiadásig.
A főbb ellenőrzési szakaszok a következők:
Bejövő ellenőrzés → Folyamatvezérlés → Elektromos szerelvény ellenőrzése → Rendszer üzembe helyezés → Teljesítményvizsgálat → Elöregedés ellenőrzése → Végső ellenőrzés
A személyre szabott UPS-projekteknél a HAGOE mérnökei a gyártás előtt áttekinthetik az ügyfél terhelési listáját, egysoros diagramját, telepítési környezetét és projektszabványait, hogy csökkentsék a kapacitás kiválasztásával, az interfész konfigurációjával és a helyszíni telepítéssel kapcsolatos kockázatokat.
A HAGOE különböző telepítési és üzembe helyezési támogatást nyújt a berendezés típusától és a projekt méretétől függően.
A szabványos falra szerelhető UPS egységek és kis rendszerek esetében a HAGOE angol nyelvű szerelési kézikönyveket és24 órás távoli videotechnikai támogatás, amely lehetővé teszi a képzett ügyfélcsapatok számára, hogy távoli üzembe helyezési segítséggel befejezzék a telepítést.
Közepes méretű UPS-rendszerek, elosztó szekrények és komplett berendezéskészletek esetén a helyszíni telepítés és üzembe helyezés a projekt igényei szerint megoldható.
A nagy erőmű- és EPC-projektekhez a HAGOE a szállítás előtt külön telepítési és üzembe helyezési tervet dolgoz ki, és műszaki személyzetet tud biztosítani a helyszíni támogatáshoz.
Az alapinformációk tartalmazzák a terhelhetőséget, a tényleges terhelési teljesítményt, a teljesítménytényezőt, a bemeneti/kimeneti feszültséget, a frekvenciát, az akkumulátor szükséges autonómiáját, a terhelés típusát, a telepítési környezetet, a bypass követelményeket és a kommunikációs protokollt.
A motor terhelése nagy indítóáramot generálhat. Az UPS-nek tehát elegendő inverter túlterhelési képességre és tranziens teljesítményre van szüksége, ahelyett, hogy csak a motor névleges futási teljesítménye alapján választaná ki.
Igen. A HAGOE a projekt követelményeinek megfelelően integrálhatja az UPS-t, az akkumulátorrendszert, az elosztó komponenseket, a felügyeleti interfészt, a bypass konfigurációt és a kapcsolódó elektromos berendezéseket.
Igen. A bemeneti/kimeneti feszültség, a frekvencia, a szekrénykonfiguráció, a kommunikációs interfész, a védelmi konfiguráció, a címkézés, a dokumentáció és az alkalmazandó megfelelőségi követelmények a célpiachoz igazíthatók.
Az EPC projekteknél a HAGOE a műszaki kiválasztási szakasztól kezdve részt vehet, és rendszerkonfigurációt, rajzokat, műszaki dokumentációt, gyártáskövetést, ellenőrzési dokumentumokat, telepítési útmutatót és üzembe helyezési támogatást biztosít.
