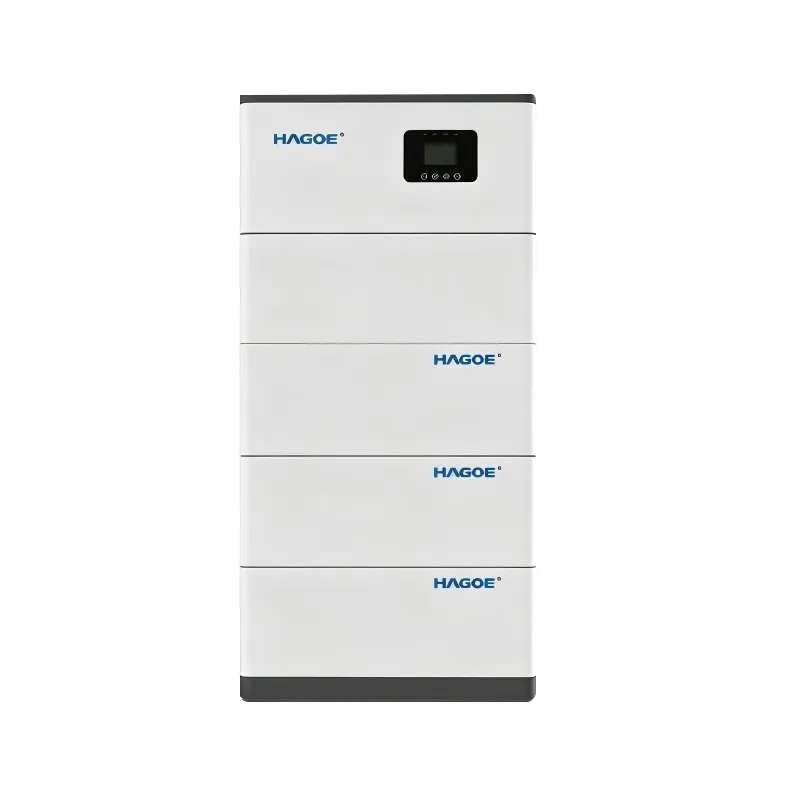

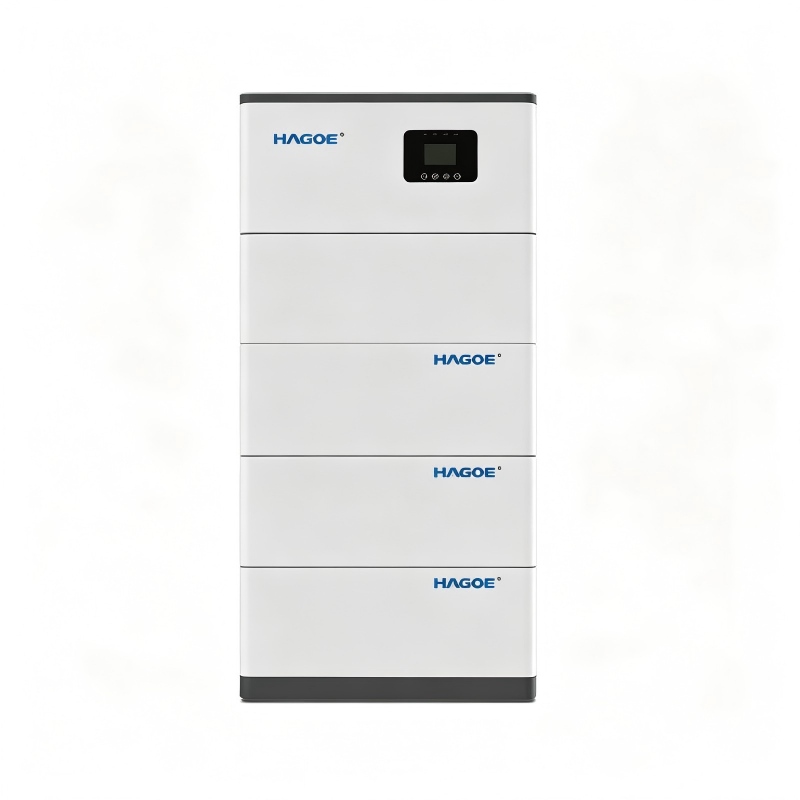

Az otthoni energiatároló tápegység több, mint egy akkumulátor. Ez egy integrált energiarendszer, amely egyesítiakkumulátor tárolás, BMS, energiaátalakítás és EMS energiagazdálkodás.
Napközben a napelemes rendszer által termelt többlet villamos energia azonnali felhasználás helyett tárolható. A tárolt energia ezután lemerülhet este, csúcsidőszakban, vagy amikor a közüzemi hálózat nem elérhető.
A teljes lakossági energiatároló rendszernek ezért három alapvető funkciót kell kezelnie:
Energiatárolás → Energiaátalakítás → Energiagazdálkodás
A HAGOE ezeket a funkciókat egy moduláris platformba integrálja, így a rendszer háztartási tartalék áramforrásként és intelligens energiagazdálkodási megoldásként is szolgálhat.
| Modellszám | HSP-5 kWh | HSP-10 kWh | HSP-15 kWh | HSP-20 kWh |
|---|---|---|---|---|
| Akkumulátor típusa | Lítium-vas-foszfát (LiFePO₄) | |||
| Akkumulátor kapacitása | 100 Ah/51,2 V (5,12 kWh) | 200 Ah/51,2 V (10,24 kWh) | 300Ah/51,2V (15,36 kWh) | 400 Ah/51,2 V (20,48 kWh) |
| AC kimenet | 176-270V | |||
| Kimeneti teljesítmény | Névleges teljesítmény: 3000W | Névleges teljesítmény: 6000W | ||
| Napelemes töltés bemenet | 125-500V | |||
| Akkumulátor feszültség tartomány | 40-58V | |||
| Vezeték nélküli kommunikáció | Támogatja a WiFi/Bluetooth kapcsolatot a mobilalkalmazással | |||
| Kommunikáció | RS485 / CAN | |||
| Az akkumulátor élettartama | 3000 ciklus után a maradék kapacitás > 80% | |||
| Védelmi funkciók | Túlmelegedés, túlfeszültség, túláram, túltöltés, túlkisülés, terhelési rövidzárlat, túlterhelés | |||
| Kibocsátási hőmérséklet | -20°C ~ 50°C (Javasolt: 20°C ~ 30°C) | |||
| Töltési hőmérséklet | -5°C ~ 50°C (Javasolt: 20°C ~ 30°C) | |||
| Tárolási hőmérséklet | Javasolt: 0°C ~ 45°C | |||
| Méretek (H × SZ × M) | 637×387×914 mm | 637×387×914 mm | 637×387×1236 mm | 637×387×1397 mm |
| Súly | 118 kg | 169,8 kg | 221,6 kg | 273,4 kg |
Tanúsítási szabványok
CE, FCC, ROHS
A HAGOE otthoni energiatároló rendszer a háztartás energiaszerkezetének és villamosenergia-tarifa-feltételeinek megfelelően működhet.
Egy tipikus napelemes plusz tárolós alkalmazásban a napenergia először nappal látja el a háztartási terhelést. A PV-többlet ezután az akkumulátorra kerül. Az esti vagy csúcsdíjas időszakokban az EMS a beállított energiastratégia szerint szabályozza az akkumulátor lemerülését.
Ha a napenergia nem elegendő, a rendszer konfigurációjától függően hálózati töltés is használható.
Hálózati kimaradás esetén a rendszer az inverter- és terheléskonfigurációnak megfelelően átkapcsolhat tartalék üzemmódra, árammal ellátva a kijelölt háztartási terheléseket.
A HAGOE sorozat használLiFePO4 akkumulátor technológia51,2 V névleges akkumulátorral. A tárolókapacitás 5,12 kWh és 20,48 kWh között állítható be.
A rendelkezésre álló konfigurációk a következők:
| Modell | Akkumulátor konfiguráció | Névleges energia |
|---|---|---|
| HSP-5 kWh | 100Ah / 51,2V | 5,12 kWh |
| HSP-10 kWh | 200Ah / 51,2V | 10,24 kWh |
| HSP-15 kWh | 300Ah / 51,2V | 15,36 kWh |
| HSP-20 kWh | 400Ah / 51,2V | 20,48 kWh |
A rendszer erre van megadva≥80%fennmaradó kapacitás 3000 ciklus után. A tényleges élettartam a működési feltételektől függ, mint például a kisütés mélysége, a környezeti hőmérséklet, a töltési/kisütési sebesség és az energiagazdálkodási stratégia.
Napközben tárolja a felesleges napenergiát, és éjszaka merítse le, hogy növelje a háztartási napenergia önfogyasztását.
Biztosítson tartalék tápellátást a kiválasztott háztartási terhelésekhez a közüzemi szolgáltatások kiesése esetén.
Használjon EMS-alapú töltési és kisütési stratégiákat a hálózati fogyasztás csökkentése érdekében a magas tarifás időszakokban.
Integrálhatja a lakossági PV-generációt a napenergia-termelés, az akkumulátortárolás és a háztartási terhelés összehangolásához.
A lakossági energiatároló rendszerek biztonsága és hatékonysága nem maguktól az akkumulátorcelláktól függ.
A HAGOE rendszer a BMS segítségével figyeli az akkumulátor működési feltételeit, beleértve a feszültséget, áramerősséget és védelmi állapotot. Az EMS rendszerszinten kezeli az energiaáramlást, és képes meghatározni a töltési és kisütési stratégiákat a fotovoltaikus termelés, a háztartási igény, az akkumulátor SOC és a használati idő villamosenergia-árak alapján.
Ez az architektúra elválasztakkumulátorvédelem a rendszerszintű energiagazdálkodástól, lehetővé téve az egyes vezérlőrétegek rendeltetésszerű funkciójának ellátását.
A rendszer támogatjaRS485/CAN kommunikációés vezeték nélküli kapcsolat Wi-Fi-n, Bluetoothon és egy mobilalkalmazáson keresztül a rendszer figyeléséhez és működési állapotához.
Ahol jelentős árkülönbségek állnak fenn a felhasználási idő között, a lakossági energiatárolás nem csak tartalék áramellátásra, hanem napi energiaköltség-optimalizálásra is használható.
Egy tipikus működési stratégia lehet:
Csúcsidőn kívüli időszak → Töltés
Magas napenergia-termelés → Tároljon többlet PV-energiát
Esti csúcsidőszak → Kisülés
Az EMS úgy konfigurálható, hogy csökkentse a hálózati áramtól való függőséget a drága tarifaidőszakokban.
A tényleges gazdasági előnyök a helyi villamosenergia-tarifáktól, a PV-termeléstől, a háztartási terhelési profiloktól, a rendszer hatékonyságától és az akkumulátorciklus-stratégiától függenek. Ezért a megtakarítást az adott létesítmény szerint kell kiszámítani, nem pedig fix értékként.
A nagyobb akkumulátor nem feltétlenül jobb megoldás minden otthonban.
Egy kisebb lakossági rendszernek csak a világítást, a hűtést, a kommunikációs berendezéseket és a kiválasztott aljzatokat kell támogatnia. A nagyobb otthonok további kapacitást igényelhetnek a légkondicionáló, a szivattyúk, a konyhai berendezések és egyéb háztartási terhelések miatt.
A HAGOE 5,12 kW-tól 20,48 kWh-ig terjedő moduláris kapacitású platformot használ, amely lehetővé teszi a rendszer konfigurálását a tényleges terhelési igény és a szükséges tartalék időtartam szerint.
A rendszer méretezésekor figyelembe kell venni:
Tényleges terhelés + kritikus terhelések + szükséges tartalék idő + használható akkumulátorkapacitás + jövőbeli bővítés
Az akkumulátor biztonsága védelmet igényel a különböző rendellenes működési körülmények ellen. A HAGOE rendszer számos védelmi funkciót tartalmaz, többek között:
túlmelegedés, túlfeszültség, túláram, túltöltés, túlkisülés, terhelési rövidzárlat és túlterhelés elleni védelem.
Ezek a funkciók a rendellenes akkumulátorfeszültséget, a töltő/kisütési áramot, a hőmérséklet emelkedését és a kimeneti oldali hibákat kezelik.
A lakossági energiatárolásnál a BMS védelem nem helyettesíti a helyes telepítést és a külső elektromos védelmet. A megfelelő megszakítókat, leválasztó eszközöket, földelést és telepítési gyakorlatot a helyi elektromos követelményeknek megfelelően kell kiválasztani.
Az otthoni energiatároló rendszert nem szabad csak 5 kWh, 10 kWh vagy 20 kWh fő kapacitása alapján kiválasztani. Jobb mérnöki megközelítés, ha először azonosítja a kritikus terheléseket, majd kiszámítja a szükséges teljesítményt és tárolókapacitást.
A tipikus biztonsági mentési betöltések a következők lehetnek:
Hűtőszekrény + világítás + Wi-Fi router + biztonsági rendszer + számítógép + kiválasztott aljzatok
Ha klímaberendezéseket, szivattyúkat, fűtőberendezéseket vagy más nagy teljesítményű készülékeket tartalmaznak, a rendszert a névleges teljesítmény, az indítóáram és az inverter kimeneti képessége szempontjából is értékelni kell.
A 2008-ban alapított Hagoe Electric Technology Co., Ltd. egy nemzeti csúcstechnológiai vállalat, amely integrálja a kutatás-fejlesztést, a mérnöki tervezést, a gyártást, az értékesítést és a globális szolgáltatást.
Több mint 18 éves tapasztalattal rendelkezik a teljesítményelektronika, az áramelosztó rendszerek és az új energetikai elektromos berendezések terén, a társaság jegyzett tőkéje 51 millió RMB, és több mint 34 nemzeti szabadalommal rendelkezik.
A HAGOE új energiaportfóliójában napelemes energiatároló rendszerek, szoláris inverterek, intelligens egyenáramú rendszerek és integrált kültéri energiarendszerek találhatók. Az otthoni energiatároló tápegység ezért egy szélesebb elektrotechnikai és energiagazdálkodási képesség részét képezi, nem pedig izolált akkumulátortermékként fejlesztve.
Az energiatároló rendszer minőségellenőrzésének ki kell terjednie az akkumulátorra, a teljesítményelektronikára és a teljes rendszerre, nem pedig csak az egyes cellákra.
A HAGOE gyártási és minőségbiztosítási folyamatait az ISO9001 minőségirányítási rendszer szerint működteti, amelyet ISO14001 és ISO45001 irányítási gyakorlatok támogatnak.
A gyártási folyamat a következőket tartalmazza:
Beérkező ellenőrzés → Akkumulátor modul összeállítás → BMS csatlakozás és ellenőrzés → Elektromos összeszerelés → Rendszer üzembe helyezés → Védelem ellenőrzése → Öregedés tesztelése → Végső ellenőrzés
A nemzetközi projektekhez a HAGOE műszaki specifikációkat, ellenőrzési dokumentációt, tanúsítási dokumentumokat, szerelési kézikönyveket és kiviteli dokumentációt tud biztosítani a projekt követelményeinek megfelelően.
A HAGOE 2008 óta foglalkozik elektromos energiarendszerekkel és teljesítményelektronikával, amely az akkumulátor-összeszerelésen túlmutató mérnöki alapot biztosít.
A termékportfólió UPS-eket, intelligens egyenáramú rendszereket, szoláris invertereket, PV-energiatárolókat és integrált energiaellátó rendszereket foglal magában, lehetővé téve a HAGOE számára, hogy megértse a tárolás, az átalakítás, az elosztás és a terhelések közötti kölcsönhatást.
Az 5,12–20,48 kWh konfigurációs tartomány lehetővé teszi a tárolási kapacitás hozzáigazítását a különböző háztartási terhelési profilokhoz.
Az integrált BMS több akkumulátorvédelmi funkciót biztosít, míg az EMS rendszerszintű energiaáramlást és működési stratégiákat kezel.
A HAGOE műszaki kiválasztást, testreszabott megoldástervezést, dokumentációt, gyártáskövetést, ellenőrzési dokumentumokat, telepítési útmutatást és távoli műszaki támogatást biztosít a tengerentúli ügyfelek számára.
Az akkumulátor főként egyenáramú elektromos energiát tárol. A teljes otthoni energiatároló rendszer az akkumulátorkezelést, az energiaátalakítást, az energiagazdálkodást, a felügyeletet és a védelmi funkciókat is magában foglalja. Ezért a teljes rendszer kölcsönhatásba léphet a napenergia-termeléssel, a háztartási terhelésekkel és a közüzemi hálózattal.
Igen. A rendszer 125–500 V-os napelemes töltési bemenetet biztosít, és konfigurálható lakossági napelemes energiatároló alkalmazásokhoz. A végső PV konfigurációt az inverter specifikációihoz és a helyi telepítési feltételekhez kell igazítani.
Ez a tényleges terheléstől függ. Például egy elméleti 10 kWh energiakapacitás körülbelül 2 kW átlagos terhelésnek felel meg öt órán keresztül, mielőtt figyelembe vennénk az átalakítási veszteségeket, a használható SOC tartományt, az akkumulátor védelmi határait és egyéb rendszerveszteségeket.
Az inverter konfigurációjától függően a rendszer használható hálózati töltésre és tartalék alkalmazásokra PV nélkül. A napelemes integráció akkor adható hozzá, ha a rendszer PV bemenetre van konfigurálva.
A megadott termékteljesítmény legalább 80% fennmaradó kapacitás 3000 ciklus után. Az akkumulátor tényleges élettartama a kisütés mélységétől, az üzemi hőmérséklettől, a töltési/kisütési sebességtől és a működési stratégiától függ.
